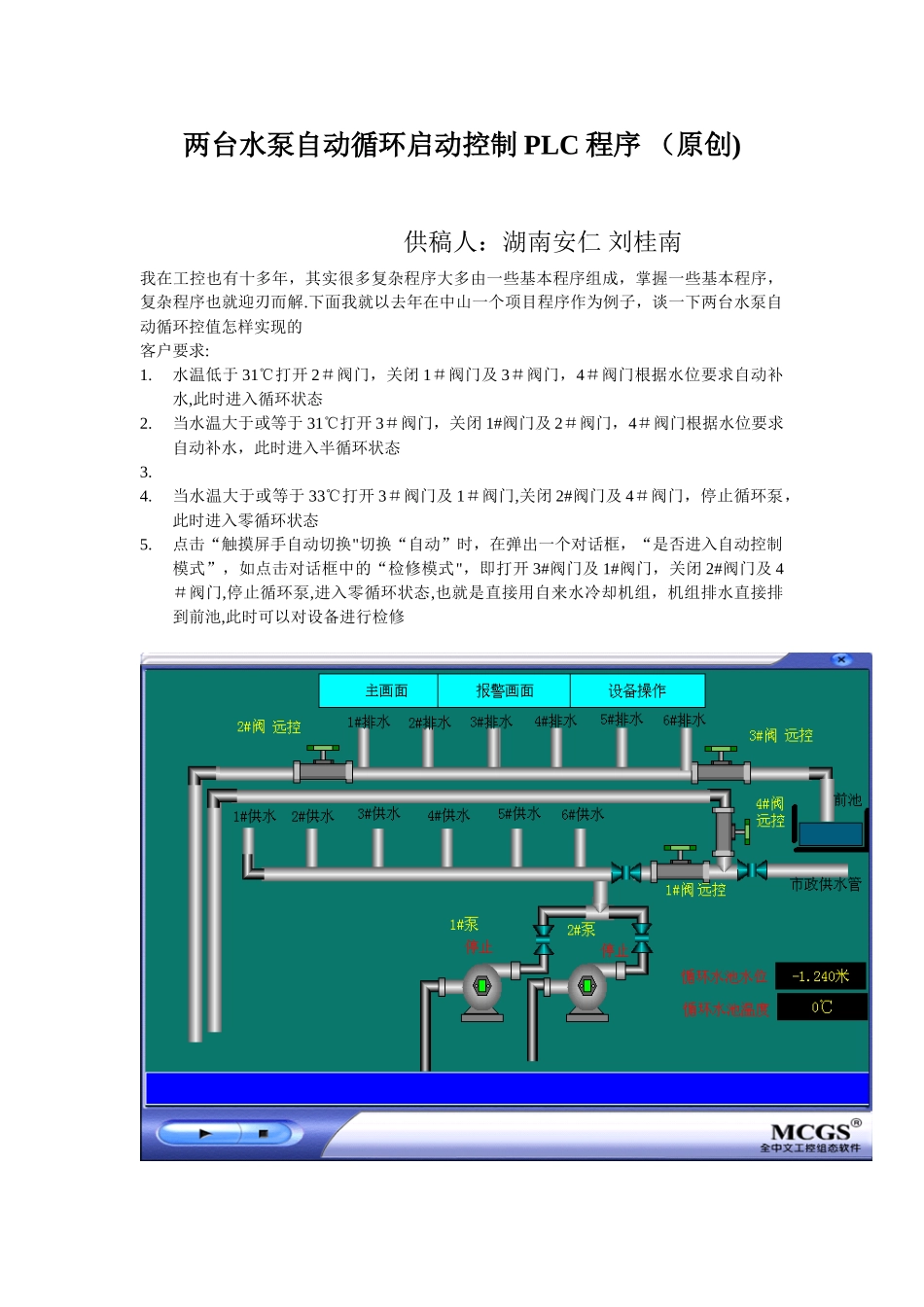

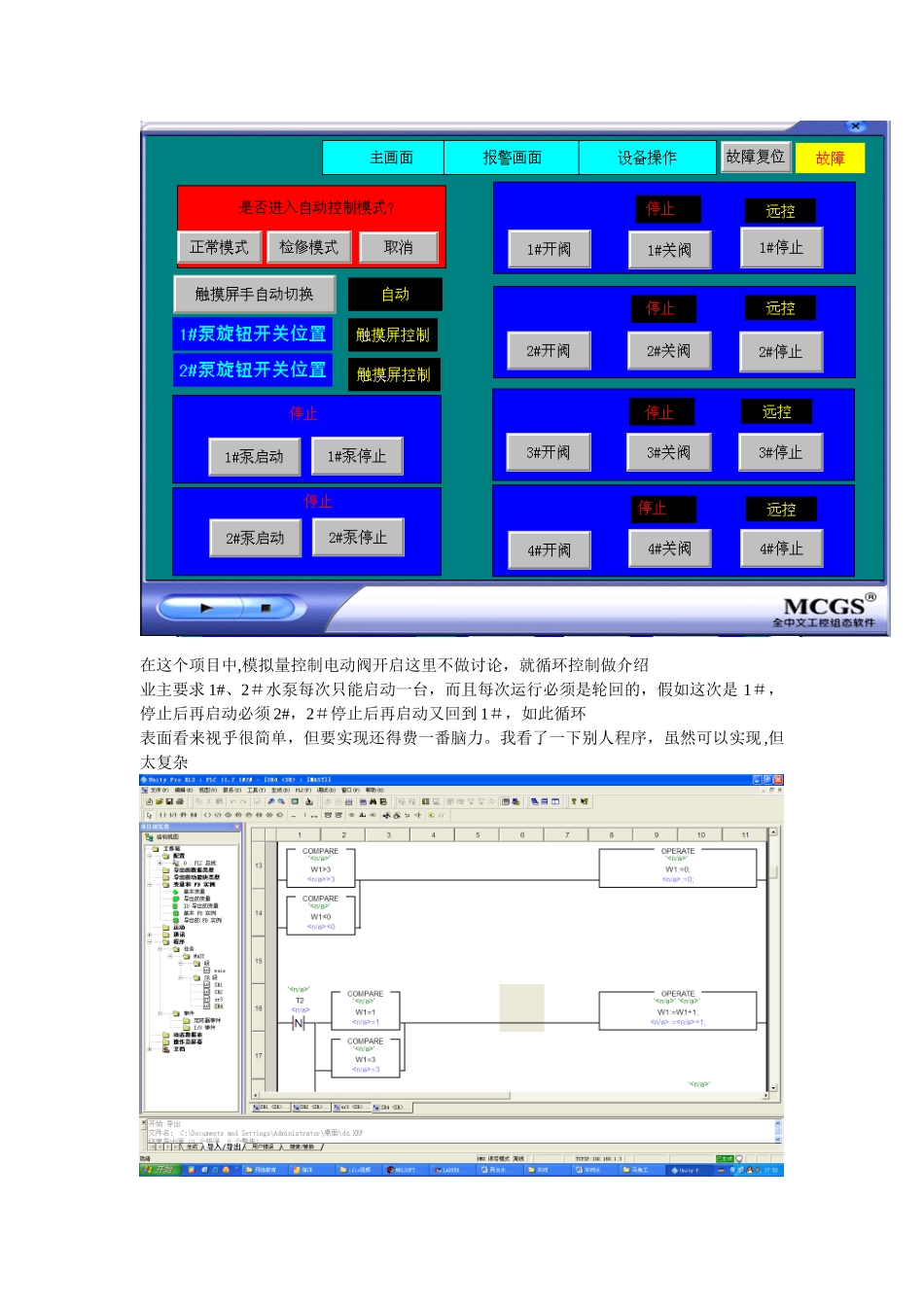

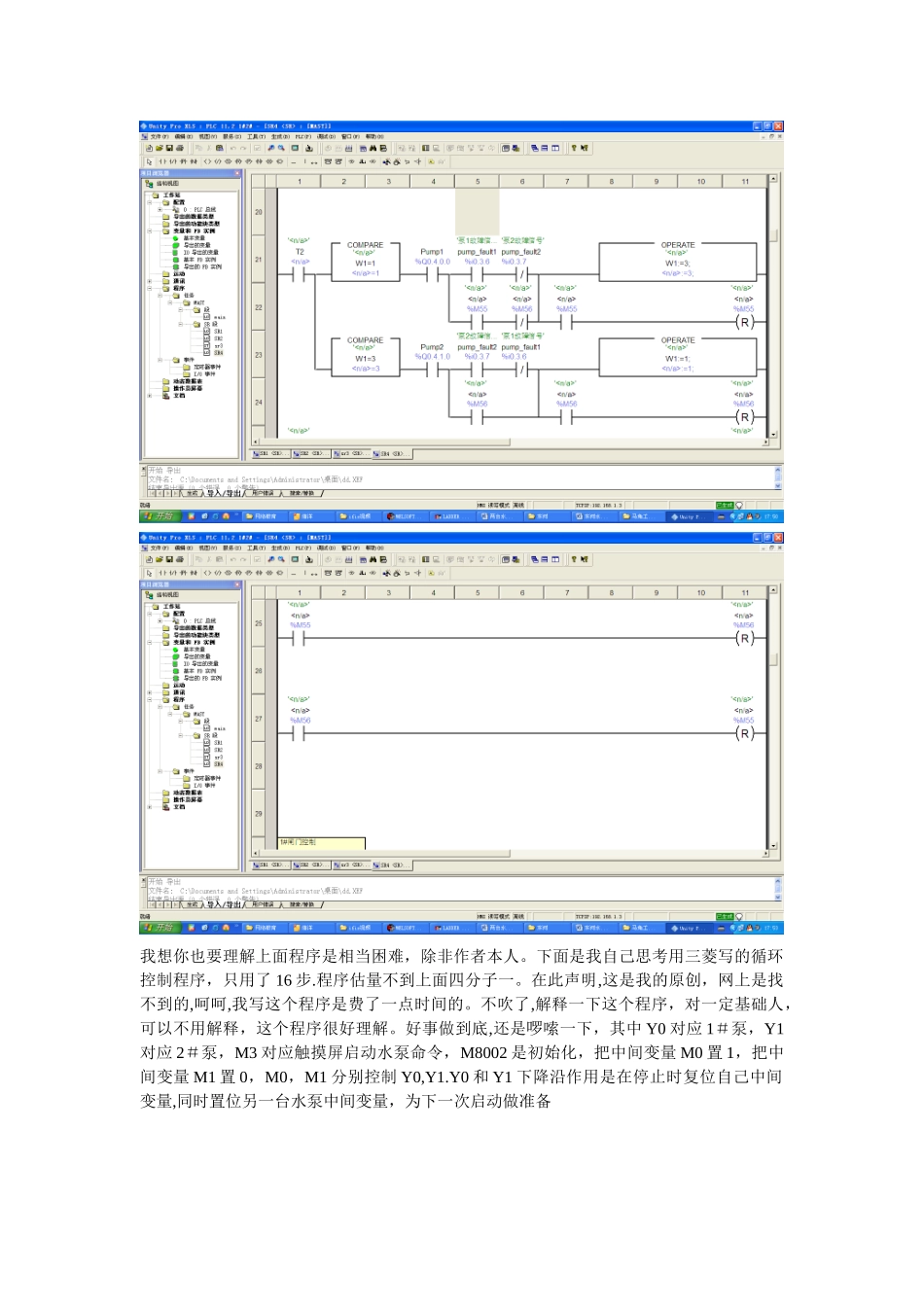

两台水泵自动循环启动控制 PLC 程序 （原创) 供稿人：湖南安仁 刘桂南我在工控也有十多年，其实很多复杂程序大多由一些基本程序组成，掌握一些基本程序，复杂程序也就迎刃而解.下面我就以去年在中山一个项目程序作为例子，谈一下两台水泵自动循环控值怎样实现的客户要求:1.水温低于 31℃打开 2＃阀门，关闭 1＃阀门及 3＃阀门，4＃阀门根据水位要求自动补水,此时进入循环状态2.当水温大于或等于 31℃打开 3＃阀门，关闭 1#阀门及 2＃阀门，4＃阀门根据水位要求自动补水，此时进入半循环状态3.4.当水温大于或等于 33℃打开 3＃阀门及 1＃阀门,关闭 2#阀门及 4＃阀门，停止循环泵，此时进入零循环状态5.点击“触摸屏手自动切换"切换“自动”时，在弹出一个对话框，“是否进入自动控制模式”，如点击对话框中的“检修模式"，即打开 3#阀门及 1#阀门，关闭 2#阀门及 4＃阀门,停止循环泵,进入零循环状态,也就是直接用自来水冷却机组，机组排水直接排到前池,此时可以对设备进行检修在这个项目中,模拟量控制电动阀开启这里不做讨论，就循环控制做介绍业主要求 1#、2＃水泵每次只能启动一台，而且每次运行必须是轮回的，假如这次是 1＃，停止后再启动必须 2#，2＃停止后再启动又回到 1＃，如此循环表面看来视乎很简单，但要实现还得费一番脑力。我看了一下别人程序，虽然可以实现,但太复杂我想你也要理解上面程序是相当困难，除非作者本人。下面是我自己思考用三菱写的循环控制程序，只用了 16 步.程序估量不到上面四分子一。在此声明,这是我的原创，网上是找不到的,呵呵,我写这个程序是费了一点时间的。不吹了,解释一下这个程序，对一定基础人，可以不用解释，这个程序很好理解。好事做到底,还是啰嗦一下，其中 Y0 对应 1＃泵，Y1对应 2＃泵，M3 对应触摸屏启动水泵命令，M8002 是初始化，把中间变量 M0 置 1，把中间变量 M1 置 0，M0，M1 分别控制 Y0,Y1.Y0 和 Y1 下降沿作用是在停止时复位自己中间变量,同时置位另一台水泵中间变量，为下一次启动做准备
