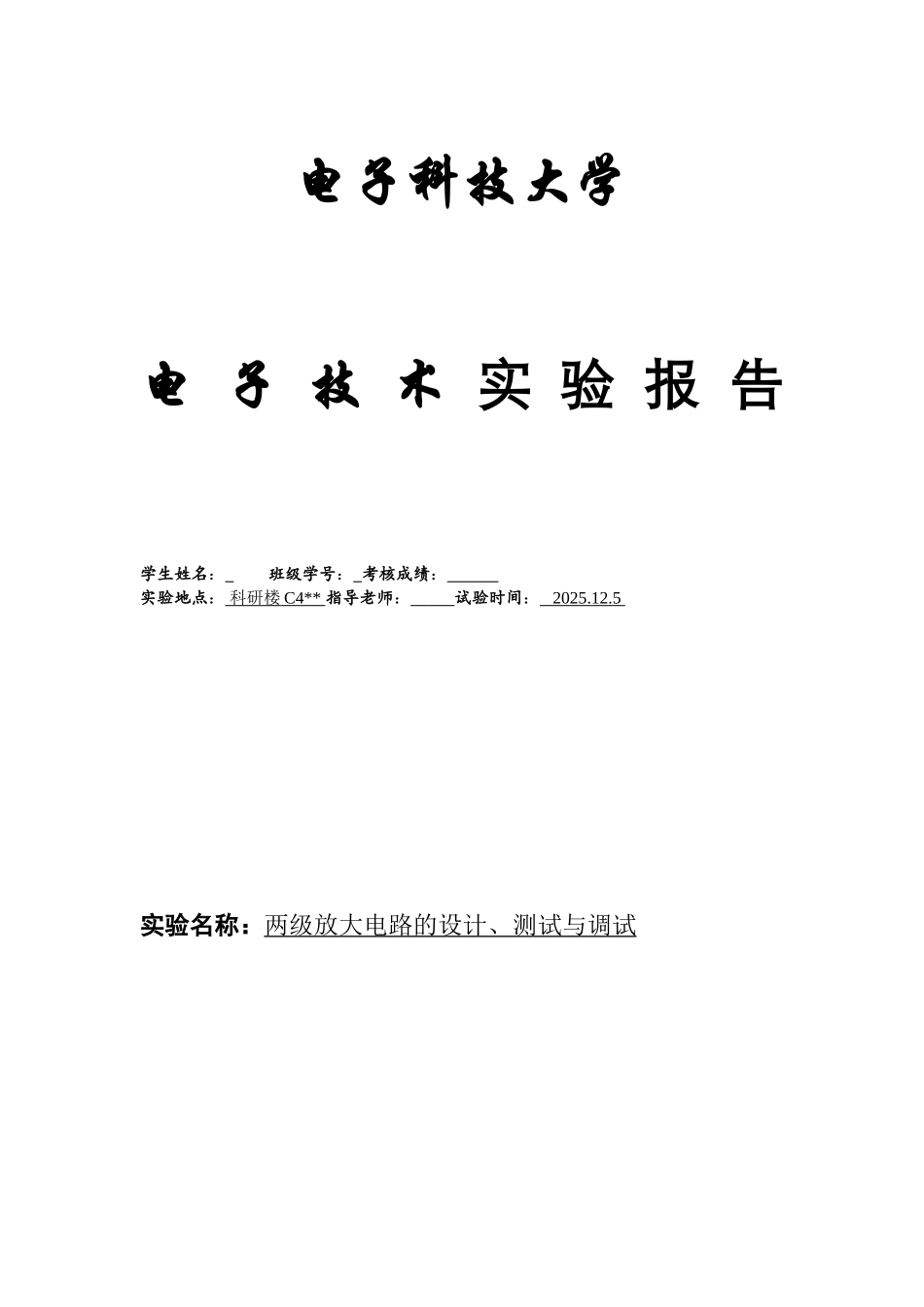

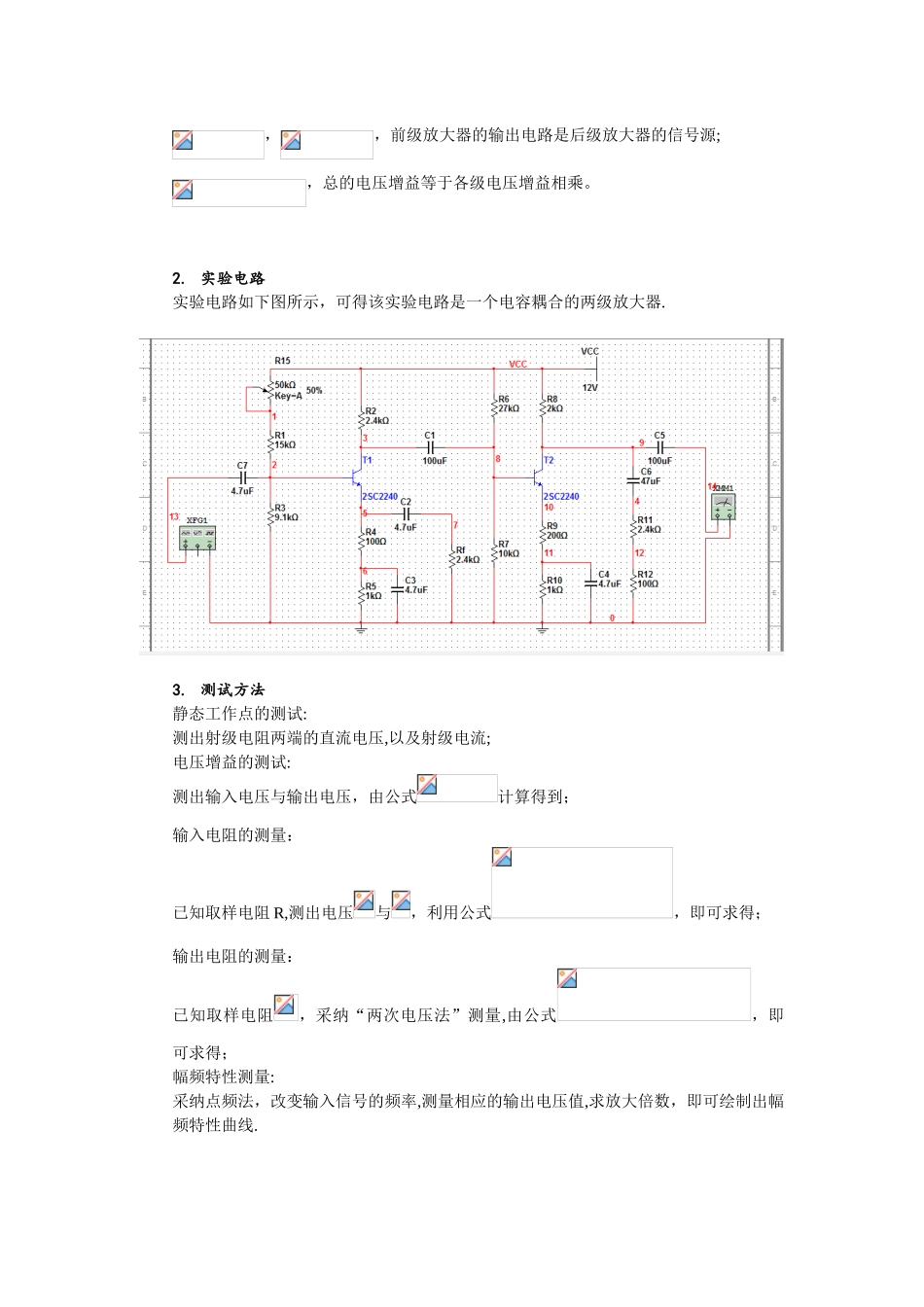

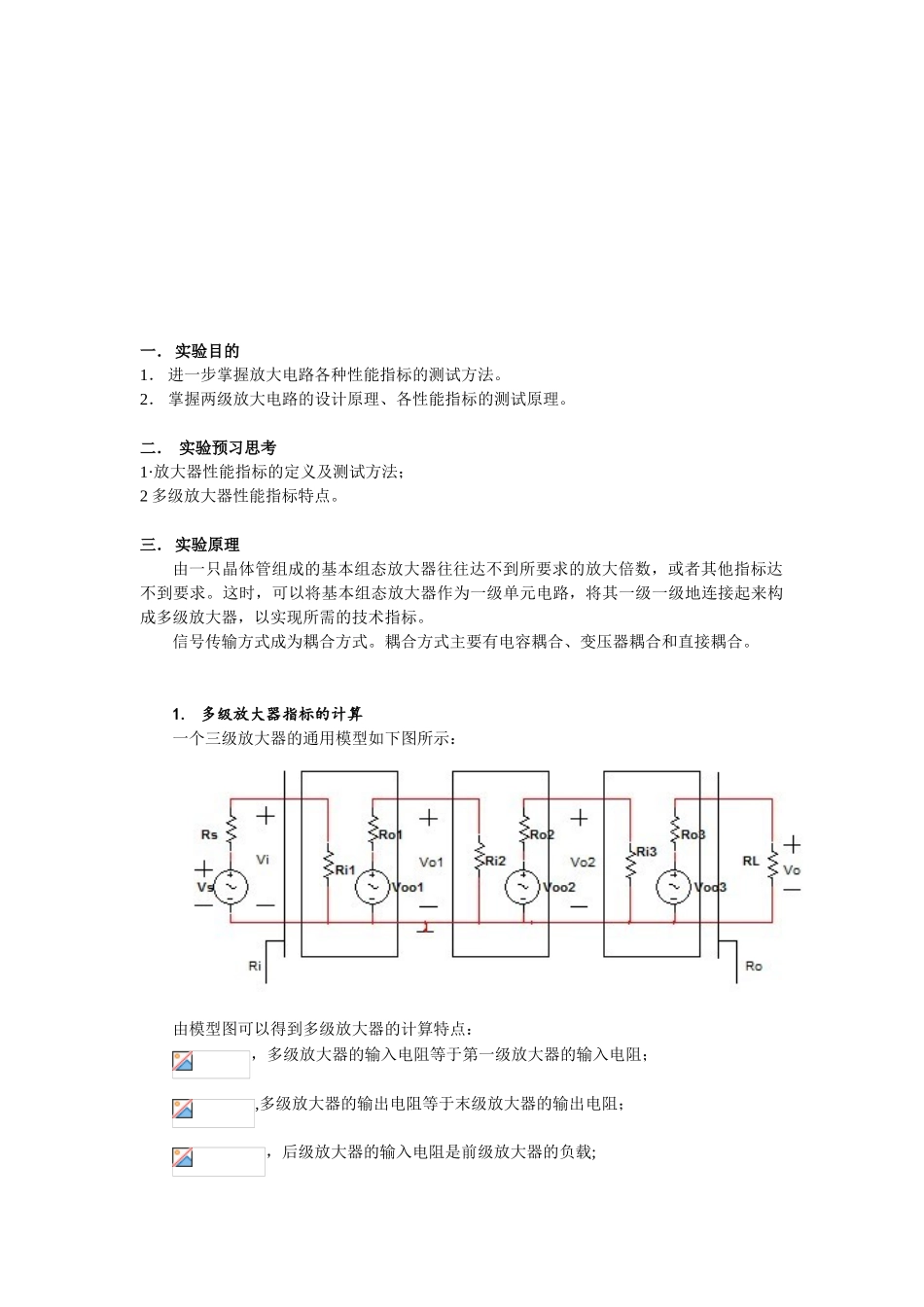

电子科技大学电 子 技 术 实 验 报 告学生姓名： 班级学号： 考核成绩： 实验地点： 科研楼 C4** 指导老师： 试验时间： 2025. 12.5 实验名称：两级放大电路的设计、测试与调试一．实验目的1． 进一步掌握放大电路各种性能指标的测试方法。2． 掌握两级放大电路的设计原理、各性能指标的测试原理。二． 实验预习思考1·放大器性能指标的定义及测试方法；2 多级放大器性能指标特点。三．实验原理由一只晶体管组成的基本组态放大器往往达不到所要求的放大倍数，或者其他指标达不到要求。这时，可以将基本组态放大器作为一级单元电路，将其一级一级地连接起来构成多级放大器，以实现所需的技术指标。信号传输方式成为耦合方式。耦合方式主要有电容耦合、变压器耦合和直接耦合。1. 多级放大器指标的计算一个三级放大器的通用模型如下图所示：由模型图可以得到多级放大器的计算特点：，多级放大器的输入电阻等于第一级放大器的输入电阻；,多级放大器的输出电阻等于末级放大器的输出电阻；，后级放大器的输入电阻是前级放大器的负载;，，前级放大器的输出电路是后级放大器的信号源;，总的电压增益等于各级电压增益相乘。2. 实验电路实验电路如下图所示，可得该实验电路是一个电容耦合的两级放大器. 3. 测试方法静态工作点的测试:测出射级电阻两端的直流电压,以及射级电流;电压增益的测试:测出输入电压与输出电压，由公式计算得到；输入电阻的测量：已知取样电阻 R,测出电压与，利用公式，即可求得；输出电阻的测量：已知取样电阻，采纳“两次电压法”测量,由公式，即可求得；幅频特性测量:采纳点频法，改变输入信号的频率,测量相应的输出电压值,求放大倍数，即可绘制出幅频特性曲线.四．实验内容1， 测试静态工作点令=+12V，调节，是放大器第一级工作点=1。6V，用数字万用表测量各管脚电压并记录与下表中。实验电路图 1。1仿真结果图 1.22。316v8.442v1.637v3.188v7。849v2.5v2，放大倍数的测量调整函数发生器，使放大器=5mV，=1kHz 的正弦信号，测量输出电压，计算电压增益,并记录与下表中实验电路 2。1输入输出增益5mV399。486mV803,输入电阻和输出电阻的测量运用两次电压法测量两级放大器的输入电阻和输出电阻。测试输入电阻时，在输入口接入取样电阻=1k;测试输出电阻时，在输出口接入负载电阻=1k.数据分别填入下表中。输入电阻输出电阻5.00mv4。281mv5。95kΩ342.12mv162.07mv1。11kΩ4，测量两级放大器的幅频特性，...
