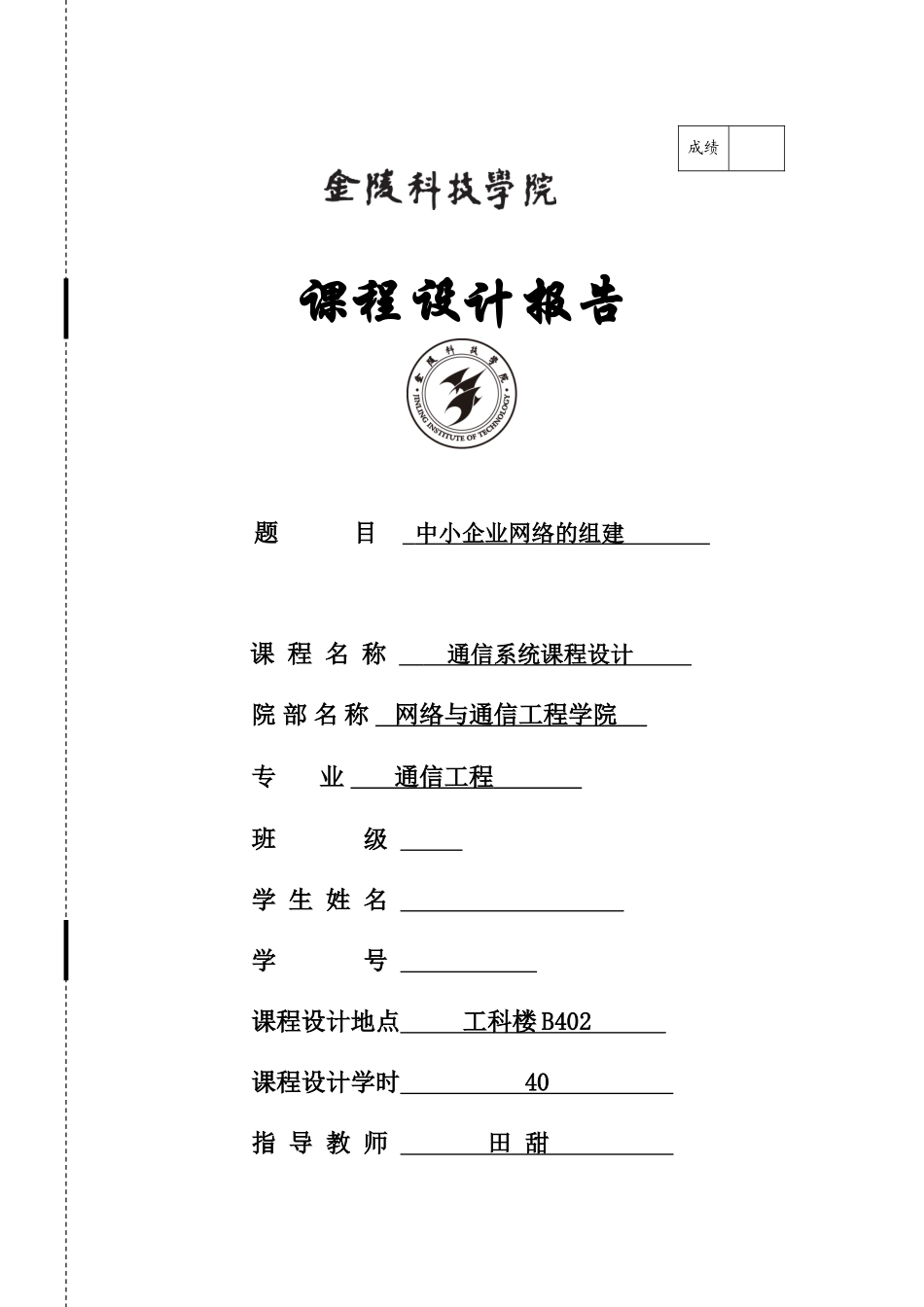

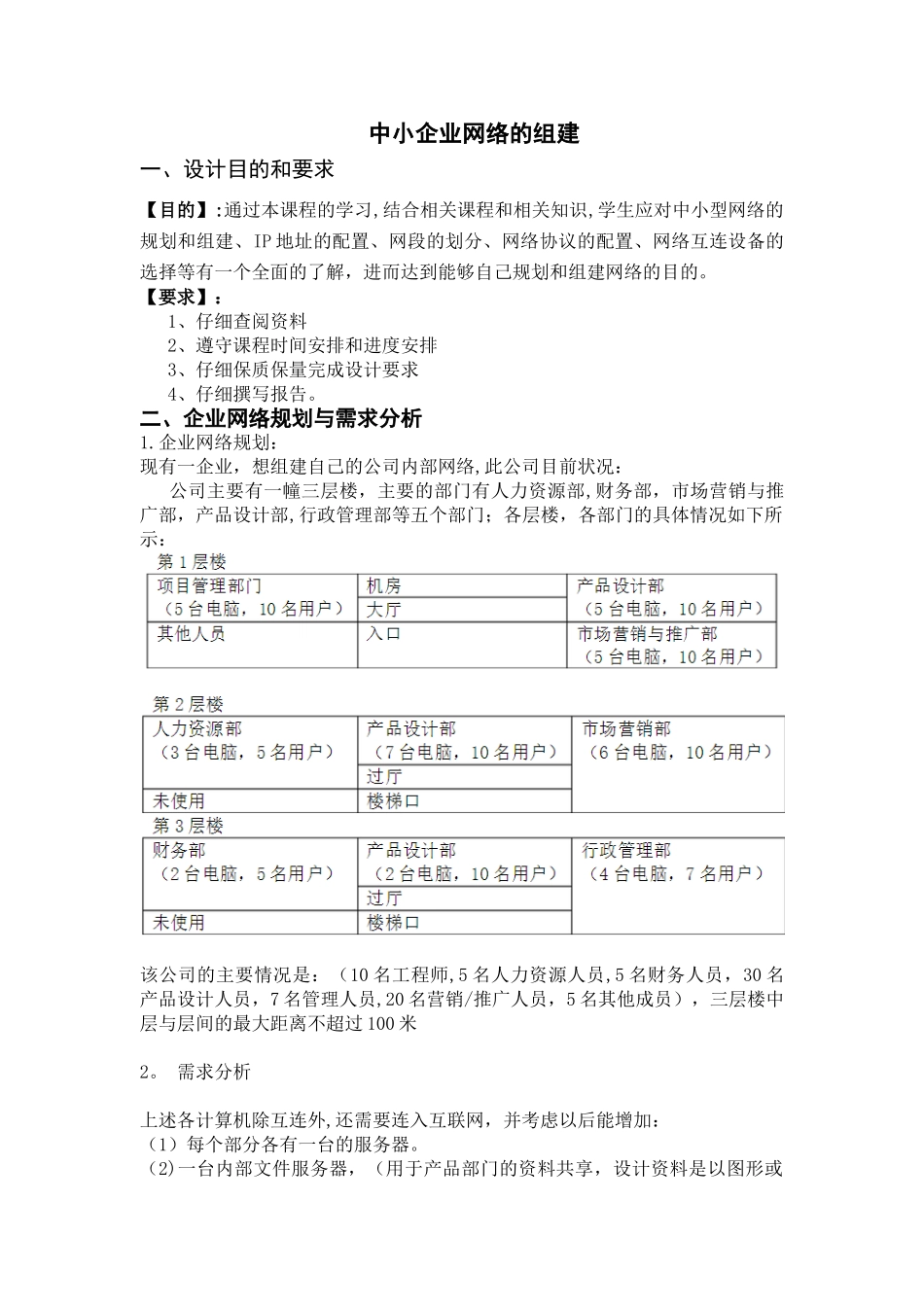

课程设计报告 题 目 中小企业网络的组建 课 程 名 称 通信系统课程设计 院 部 名 称 网络与通信工程学院 专 业 通信工程 班 级 学 生 姓 名 学 号 课程设计地点 工科楼 B402 课程设计学时 40 指 导 教 师 田 甜 成绩金陵科技学院教务处制 中小企业网络的组建一、设计目的和要求【目的】:通过本课程的学习,结合相关课程和相关知识,学生应对中小型网络的规划和组建、IP 地址的配置、网段的划分、网络协议的配置、网络互连设备的选择等有一个全面的了解，进而达到能够自己规划和组建网络的目的。 【要求】： 1、仔细查阅资料2、遵守课程时间安排和进度安排3、仔细保质保量完成设计要求4、仔细撰写报告。二、企业网络规划与需求分析1.企业网络规划：现有一企业，想组建自己的公司内部网络,此公司目前状况： 公司主要有一幢三层楼，主要的部门有人力资源部,财务部，市场营销与推广部，产品设计部,行政管理部等五个部门；各层楼，各部门的具体情况如下所示：该公司的主要情况是：（10 名工程师,5 名人力资源人员,5 名财务人员，30 名产品设计人员，7 名管理人员,20 名营销/推广人员，5 名其他成员），三层楼中层与层间的最大距离不超过 100 米2。 需求分析上述各计算机除互连外,还需要连入互联网，并考虑以后能增加：（1）每个部分各有一台的服务器。（2)一台内部文件服务器，（用于产品部门的资料共享，设计资料是以图形或图像的形式存放）（3)2 台 WEB 服务器（一台用于该公司网站和产品信息的发布，一台用于公司内部员工访问 WEB 服务器）（4）要求服务器的连接至少为 100Mb/s，除人力资源部,财务部外,其他各 pc 机的连接要求带宽至少为 10Mb/s。 (5) 财务部门管理工资，资金流向等重要的数据业务,应考虑起安全性，要求每个部门独立形成一个网络。(6）公司要求最底 T1 的 Internet 连接,并且电信部门承诺可以免费安装一条上行 2M 下行 8 兆 ADSL 专线或 10M 光纤到公司内部任意地方，并且提供一个正式IP.(7）要求现在所设计的网络,能保证所有公司内部人员都能上网，5 名其他人员可以不用配备的计算机上网。（8）考虑所见成的网络能够适应未来 3—5 年的进展,并能各个部门人员翻一倍实现人员并且在未来 10 年内具有可持续的升级性。三、设计方案我们通过思科 Cisco Packet Tracer 6。2 网络模拟器软件进行仿真1、网络拓扑结构图2、设备选择：(以表格形式说明:注...
