中心供氧设计方案

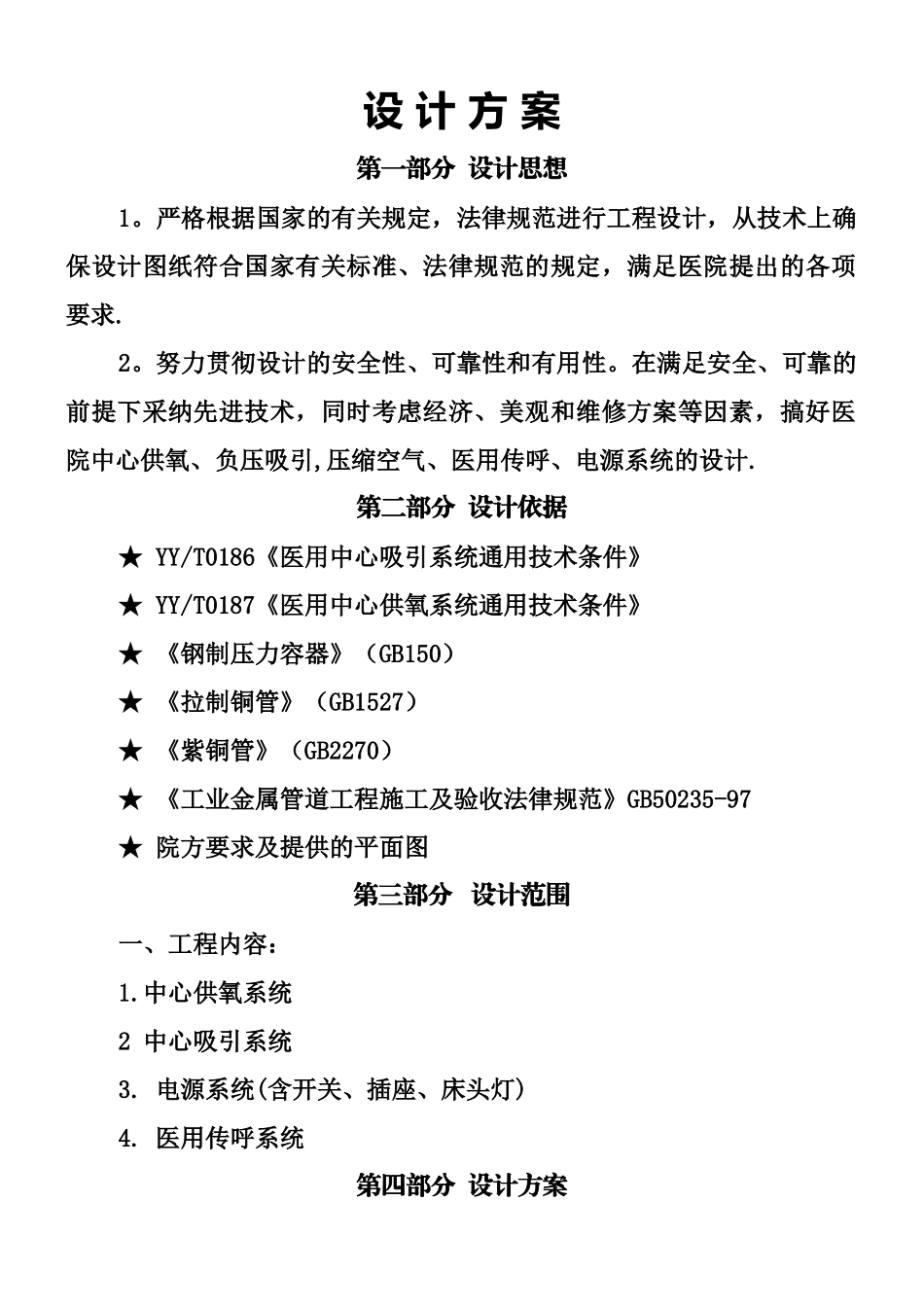

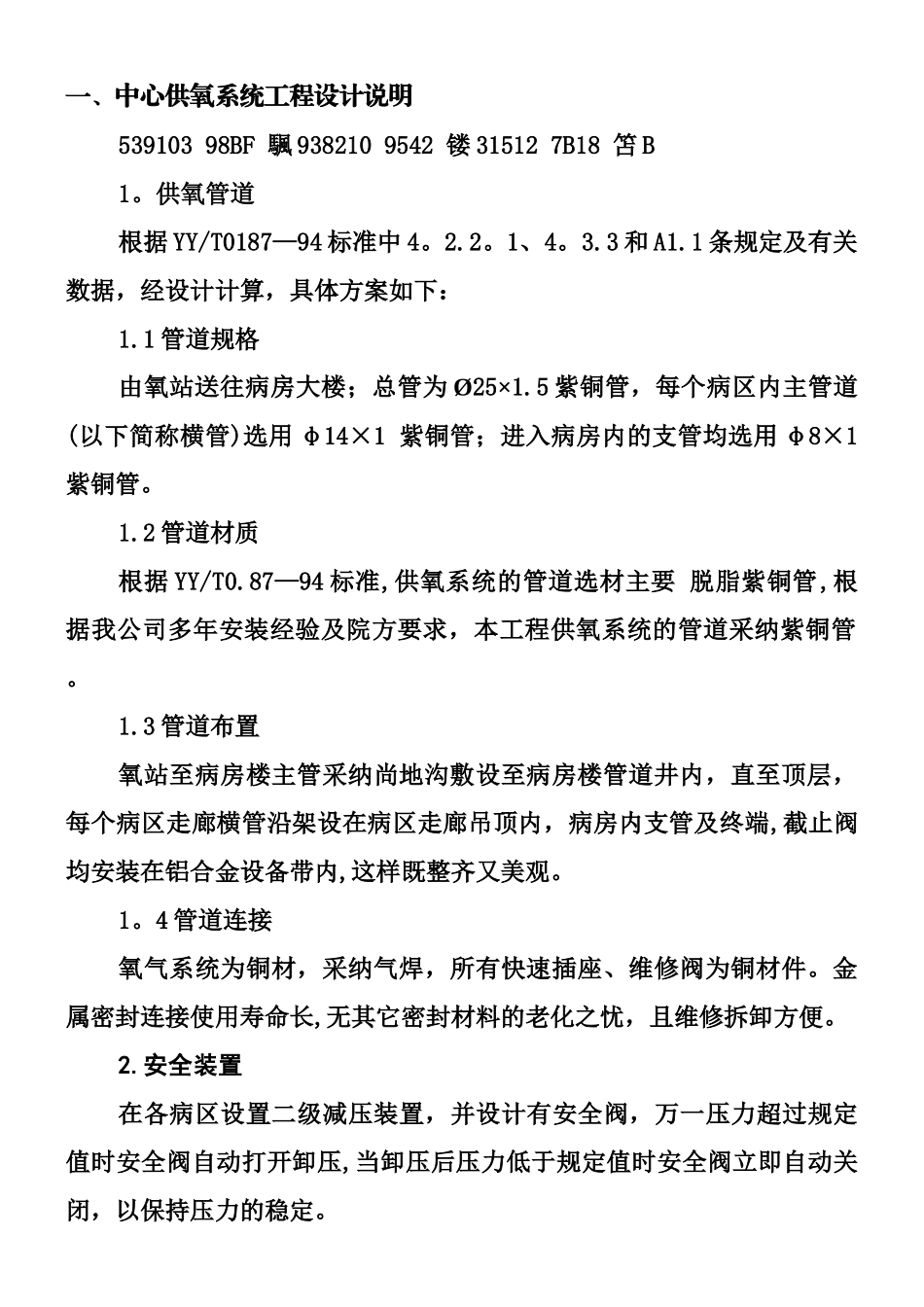

设 计 方 案第一部分 设计思想1。严格根据国家的有关规定，法律规范进行工程设计，从技术上确保设计图纸符合国家有关标准、法律规范的规定，满足医院提出的各项要求.2。努力贯彻设计的安全性、可靠性和有用性。在满足安全、可靠的前提下采纳先进技术，同时考虑经济、美观和维修方案等因素，搞好医院中心供氧、负压吸引,压缩空气、医用传呼、电源系统的设计.第二部分 设计依据★ YY/T0186《医用中心吸引系统通用技术条件》★ YY/T0187《医用中心供氧系统通用技术条件》★ 《钢制压力容器》（GB150）★ 《拉制铜管》（GB1527）★ 《紫铜管》（GB2270）★ 《工业金属管道工程施工及验收法律规范》GB50235-97★ 院方要求及提供的平面图第三部分 设计范围一、工程内容：1.中心供氧系统2 中心吸引系统3. 电源系统(含开关、插座、床头灯)4. 医用传呼系统第四部分 设计方案一、中心供氧系统工程设计说明539103 98BF 颿 938210 9542 镂 31512 7B18 笘 B1。供氧管道根据 YY/T0187—94 标准中 4。2.2。1、4。3.3 和 A1.1 条规定及有关数据，经设计计算，具体方案如下：1.1 管道规格由氧站送往病房大楼；总管为 Ø25×1.5 紫铜管，每个病区内主管道(以下简称横管)选用 φ14×1 紫铜管；进入病房内的支管均选用 φ8×1紫铜管。1.2 管道材质根据 YY/T0.87—94 标准,供氧系统的管道选材主要 脱脂紫铜管,根据我公司多年安装经验及院方要求，本工程供氧系统的管道采纳紫铜管 。1.3 管道布置氧站至病房楼主管采纳尚地沟敷设至病房楼管道井内，直至顶层，每个病区走廊横管沿架设在病区走廊吊顶内，病房内支管及终端,截止阀均安装在铝合金设备带内,这样既整齐又美观。1。4 管道连接氧气系统为铜材，采纳气焊，所有快速插座、维修阀为铜材件。金属密封连接使用寿命长,无其它密封材料的老化之忧，且维修拆卸方便。2.安全装置在各病区设置二级减压装置，并设计有安全阀，万一压力超过规定值时安全阀自动打开卸压,当卸压后压力低于规定值时安全阀立即自动关闭，以保持压力的稳定。3。监视装置在每个病区的护士站设计有氧气压力监视盒，护士可直接监视氧气系统使用实际压力。4。终端设备本工程终端采纳自封式快速插座，使用时只要将湿化器插入终端就能自动定位,然后打开湿化器开关即可调节流量至合适值后供病人吸氧,不用时只要轻轻一拔，气源就自动切断，停止送氧.该插座挺拔灵活、轻巧，并经 0。8MPa 压力 24 小时试验无...
