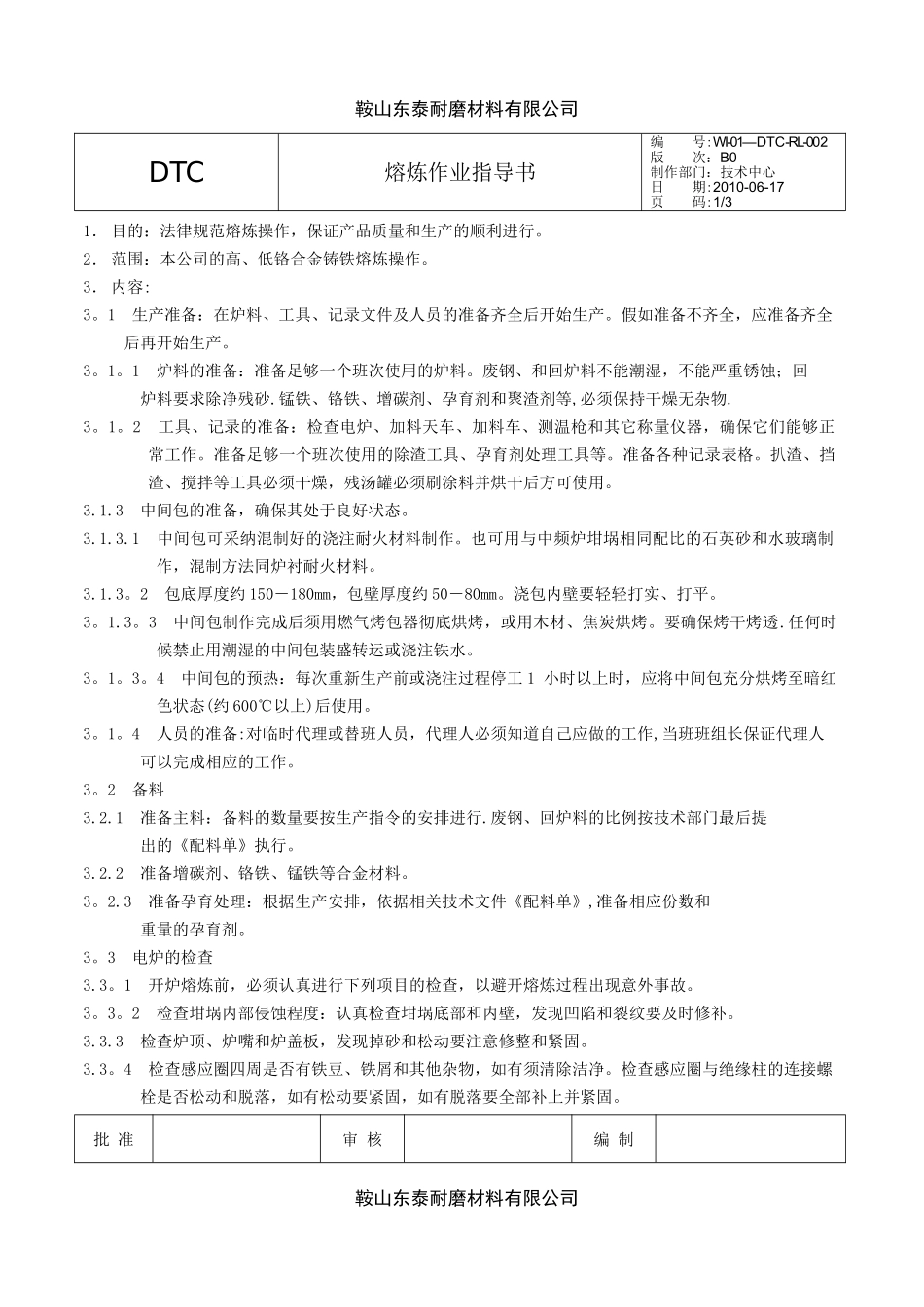

鞍山东泰耐磨材料有限公司鞍山东泰耐磨材料有限公司DTC熔炼作业指导书编 号:WI-01—DTC-RL-002版 次：B0制作部门：技术中心日 期:2010-06-17页 码:1/31． 目的：法律规范熔炼操作，保证产品质量和生产的顺利进行。2． 范围：本公司的高、低铬合金铸铁熔炼操作。3． 内容:3。1 生产准备：在炉料、工具、记录文件及人员的准备齐全后开始生产。假如准备不齐全，应准备齐全后再开始生产。3。1。1 炉料的准备：准备足够一个班次使用的炉料。废钢、和回炉料不能潮湿，不能严重锈蚀；回炉料要求除净残砂.锰铁、铬铁、增碳剂、孕育剂和聚渣剂等,必须保持干燥无杂物.3。1。2 工具、记录的准备：检查电炉、加料天车、加料车、测温枪和其它称量仪器，确保它们能够正常工作。准备足够一个班次使用的除渣工具、孕育剂处理工具等。准备各种记录表格。扒渣、挡渣、搅拌等工具必须干燥，残汤罐必须刷涂料并烘干后方可使用。3.1.3 中间包的准备，确保其处于良好状态。3.1.3.1 中间包可采纳混制好的浇注耐火材料制作。也可用与中频炉坩埚相同配比的石英砂和水玻璃制作，混制方法同炉衬耐火材料。3.1.3。2 包底厚度约 150－180mm，包壁厚度约 50－80mm。浇包内壁要轻轻打实、打平。3。1.3。3 中间包制作完成后须用燃气烤包器彻底烘烤，或用木材、焦炭烘烤。要确保烤干烤透.任何时候禁止用潮湿的中间包装盛转运或浇注铁水。3。1。3。4 中间包的预热：每次重新生产前或浇注过程停工 1 小时以上时，应将中间包充分烘烤至暗红色状态(约 600℃以上)后使用。3。1。4 人员的准备:对临时代理或替班人员，代理人必须知道自己应做的工作,当班班组长保证代理人可以完成相应的工作。3。2 备料3.2.1 准备主料：备料的数量要按生产指令的安排进行.废钢、回炉料的比例按技术部门最后提出的《配料单》执行。3.2.2 准备增碳剂、铬铁、锰铁等合金材料。3。2.3 准备孕育处理：根据生产安排，依据相关技术文件《配料单》,准备相应份数和重量的孕育剂。3。3 电炉的检查3.3。1 开炉熔炼前，必须认真进行下列项目的检查，以避开熔炼过程出现意外事故。3。3。2 检查坩埚内部侵蚀程度：认真检查坩埚底部和内壁，发现凹陷和裂纹要及时修补。3.3.3 检查炉顶、炉嘴和炉盖板，发现掉砂和松动要注意修整和紧固。3.3。4 检查感应圈四周是否有铁豆、铁屑和其他杂物，如有须清除洁净。检查感应圈与绝缘柱的连接螺栓是否松动和脱落，如有松动要紧固，如有脱落要全部补上并...
