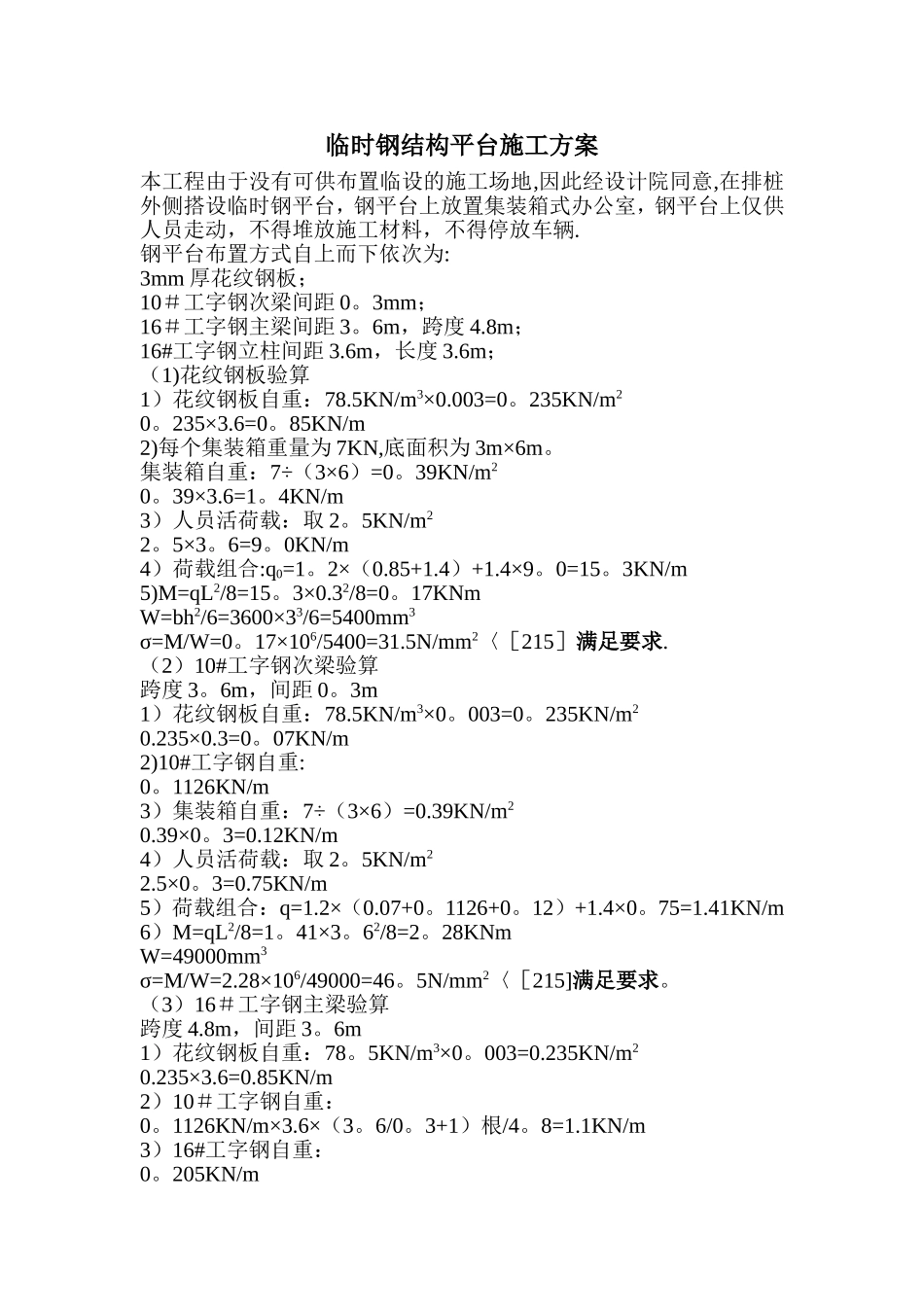

临时设施钢结构平台试施工方案

临时钢结构平台施工方案本工程由于没有可供布置临设的施工场地,因此经设计院同意,在排桩外侧搭设临时钢平台，钢平台上放置集装箱式办公室，钢平台上仅供人员走动，不得堆放施工材料，不得停放车辆.钢平台布置方式自上而下依次为:3mm 厚花纹钢板；10＃工字钢次梁间距 0。3mm；16＃工字钢主梁间距 3。6m，跨度 4.8m；16#工字钢立柱间距 3.6m，长度 3.6m；（1)花纹钢板验算1）花纹钢板自重：78.5KN/m3×0.003=0。235KN/m20。235×3.6=0。85KN/m2)每个集装箱重量为 7KN,底面积为 3m×6m。集装箱自重：7÷（3×6）=0。39KN/m20。39×3.6=1。4KN/m3）人员活荷载：取 2。5KN/m22。5×3。6=9。0KN/m4）荷载组合:q0=1。2×（0.85+1.4）+1.4×9。0=15。3KN/m5)M=qL2/8=15。3×0.32/8=0。17KNmW=bh2/6=3600×33/6=5400mm3σ=M/W=0。17×106/5400=31.5N/mm2〈［215］满足要求.（2）10#工字钢次梁验算跨度 3。6m，间距 0。3m1）花纹钢板自重：78.5KN/m3×0。003=0。235KN/m20.235×0.3=0。07KN/m2)10#工字钢自重:0。1126KN/m3）集装箱自重：7÷（3×6）=0.39KN/m20.39×0。3=0.12KN/m4）人员活荷载：取 2。5KN/m22.5×0。3=0.75KN/m5）荷载组合：q=1.2×（0.07+0。1126+0。12）+1.4×0。75=1.41KN/m6）M=qL2/8=1。41×3。62/8=2。28KNmW=49000mm3σ=M/W=2.28×106/49000=46。5N/mm2〈［215]满足要求。（3）16＃工字钢主梁验算跨度 4.8m，间距 3。6m1）花纹钢板自重：78。5KN/m3×0。003=0.235KN/m20.235×3.6=0.85KN/m2）10＃工字钢自重：0。1126KN/m×3.6×（3。6/0。3+1）根/4。8=1.1KN/m3）16#工字钢自重：0。205KN/m4）集装箱自重:7÷（3×6）=0.39KN/m20.39×3。6=1.4KN/m5）人员活荷载：取 2.5KN/m22.5×3.6=9KN/m6)荷载组合：q=1。2×（0.85+1.1+0.205+1。4）+1.4×9=16。7KN/mM=qL2/8=16.7×4。82/8=48。1KNmW=141000mm3σ=M/W=48.1×106/141000=341N/mm2〉［215]。7)由于主梁跨度太大，抗弯强度不满足要求，必须减小跨度。减小立柱间距至 1。8m,即每个柱间增设一道立柱支撑，计算如下：跨度 4.8m,间距 1.8m荷载组合:q=16。7/2 =8.35 KN/mM=qL2/8=8.35×4.82/8=24。05KNmW=141000mm3σ=M/W=24.05×106/141000=170.5N/mm2〈[215]满足要求.由于主工字钢上焊结有 10#工字钢，间距 0。3m，满足构造要求，不必进行稳定验算。（4）16＃工字钢立柱验算高度 3.6m，间距 3.6mA=2613mm2，i=18.9mm立柱长细比：λ=3600/18.9=190〉［150],必须增加柱间水平支撑,从而减小立柱计算高度，降低长细比,增加柱间水平支撑后,计算长度取 2m,长细比：λ=2600/18.9=137〈[150]满足构造要求。q=16。7KN/mN=16。7×4.8/2=40。0KNσ=N/A =40。0×103/2613=15.3N/mm2〈［215]满足要求.（5）整改措施：1、减小立柱间距至 1。8m，即每个柱间增设一道立柱支撑；2、斜撑工字钢必须设置的冠梁面上，不得撑在立柱上； 3、增设柱间支撑，如图所示：
