主厂房钢结构安装施工方案

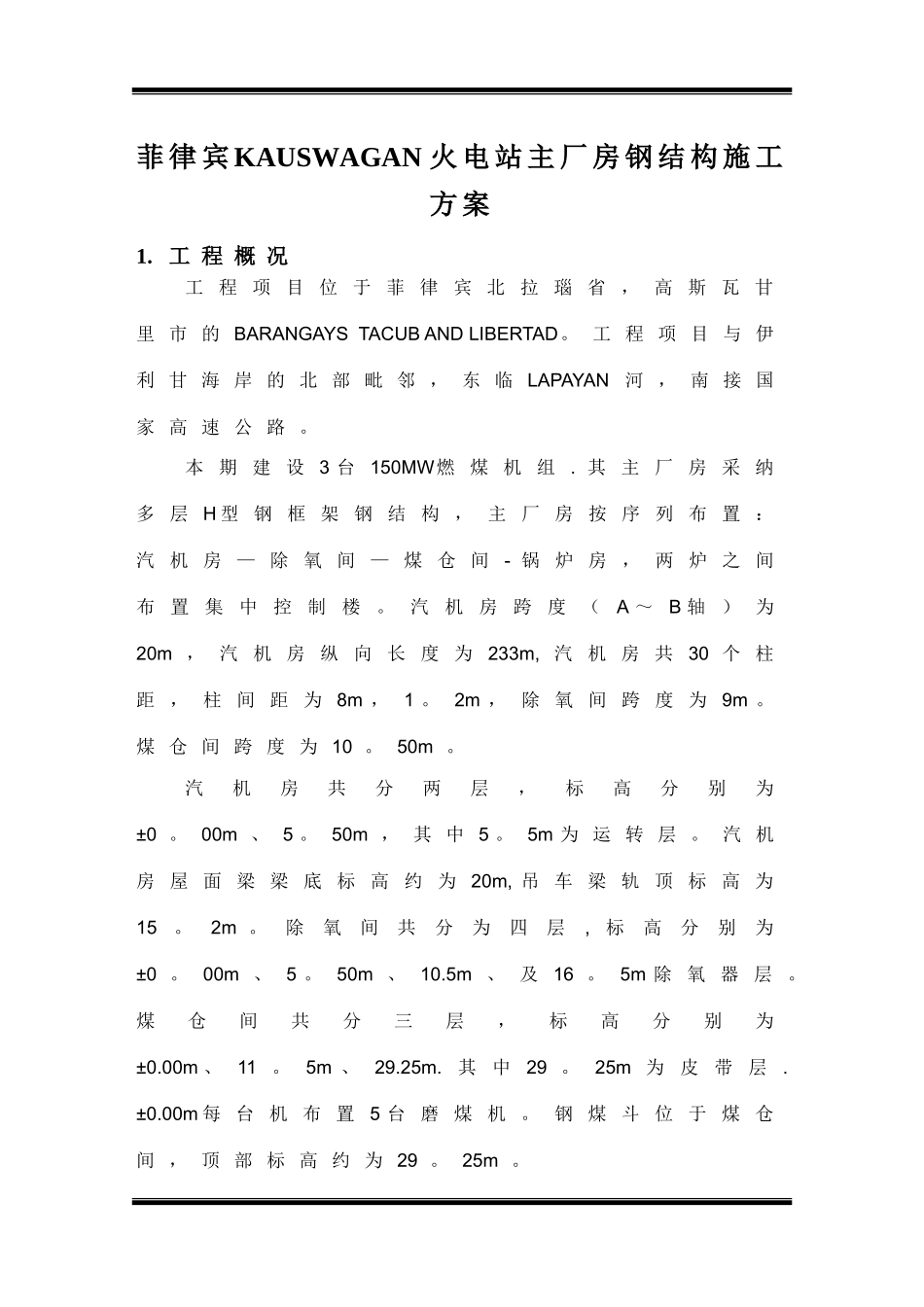

菲 律 宾 KAUSWAGAN 火 电 站 主 厂 房 钢 结 构 施 工方 案1. 工 程 概 况工 程 项 目 位 于 菲 律 宾 北 拉 瑙 省 ， 高 斯 瓦 甘里 市 的 BARANGAYS TACUB AND LIBERTAD。 工 程 项 目 与 伊利 甘 海 岸 的 北 部 毗 邻 ， 东 临 LAPAYAN河 ， 南 接 国家 高 速 公 路 。本 期 建 设3 台 150MW燃 煤 机 组. 其 主 厂 房 采 纳多 层 H 型 钢 框 架 钢 结 构 ，主 厂 房 按 序 列 布 置 ：汽 机 房 — 除 氧 间 — 煤 仓 间- 锅 炉 房 ， 两 炉 之 间布置集中控制楼。汽机房跨度（A ～B 轴）为20m ， 汽 机 房 纵 向 长 度 为233m, 汽 机 房 共30 个 柱距 ， 柱 间 距 为 8m ， 1 。 2m ， 除 氧 间 跨 度 为9m 。煤 仓 间 跨 度 为 10 。 50m 。汽机房共分两层，标高分别为±0 。 00m 、 5 。 50m ， 其 中 5 。 5m 为 运 转 层 。 汽 机房 屋 面 梁 梁 底 标 高约 为 20m, 吊 车 梁 轨 顶 标 高 为15。2m 。除氧间共分为四层,标高分别为±0 。 00m 、 5 。 50m 、 10.5m 、 及16 。 5m 除 氧 器 层。煤仓间共分三层，标高分别为±0.00m 、11。5m 、29.25m.其中29 。25m 为皮带层.±0.00m 每 台 机 布 置5 台 磨 煤 机 。钢 煤 斗 位 于 煤 仓间 ， 顶 部 标 高 约 为 29 。 25m 。2. 工 作 范 围我 部 主 要 负 责 该 电 站 主 厂 房 、 集 控 楼 、 运煤 栈 桥 、 储 煤 场 等 部 位 的 钢 结 构 安 装 工 作; 其中 主 厂 房 钢 结 构 安 装 的 工 作 内 容 包 括 ： 所 有 框架 梁 和 柱 、 汽 机 房 桥 机 轨 道 梁 、 钢 煤 斗 以 及 节点 板 、 加 强 肋 、 螺 栓 等 附 件 安 装 。3. 施 工 条 件1)交 通 运 输 条 件第 一 条 路 线 : 中 国 口 岸 — 卡 加 延 — — Ozamis 港口 , 然 后 经 陆 路 运 到 现 场 Kauswagan 。第 二 条 路 线 ： 中 国 口 岸- 卡 加 延-- 伊 利 甘 运至 现 场 。2)气 候 条 件菲 律 宾 属 季 风 型 热 带 雨 林 气 候 。 气 候 特 点是 温 度 高 、 降 雨...
