主变压器吊装安装施工方案

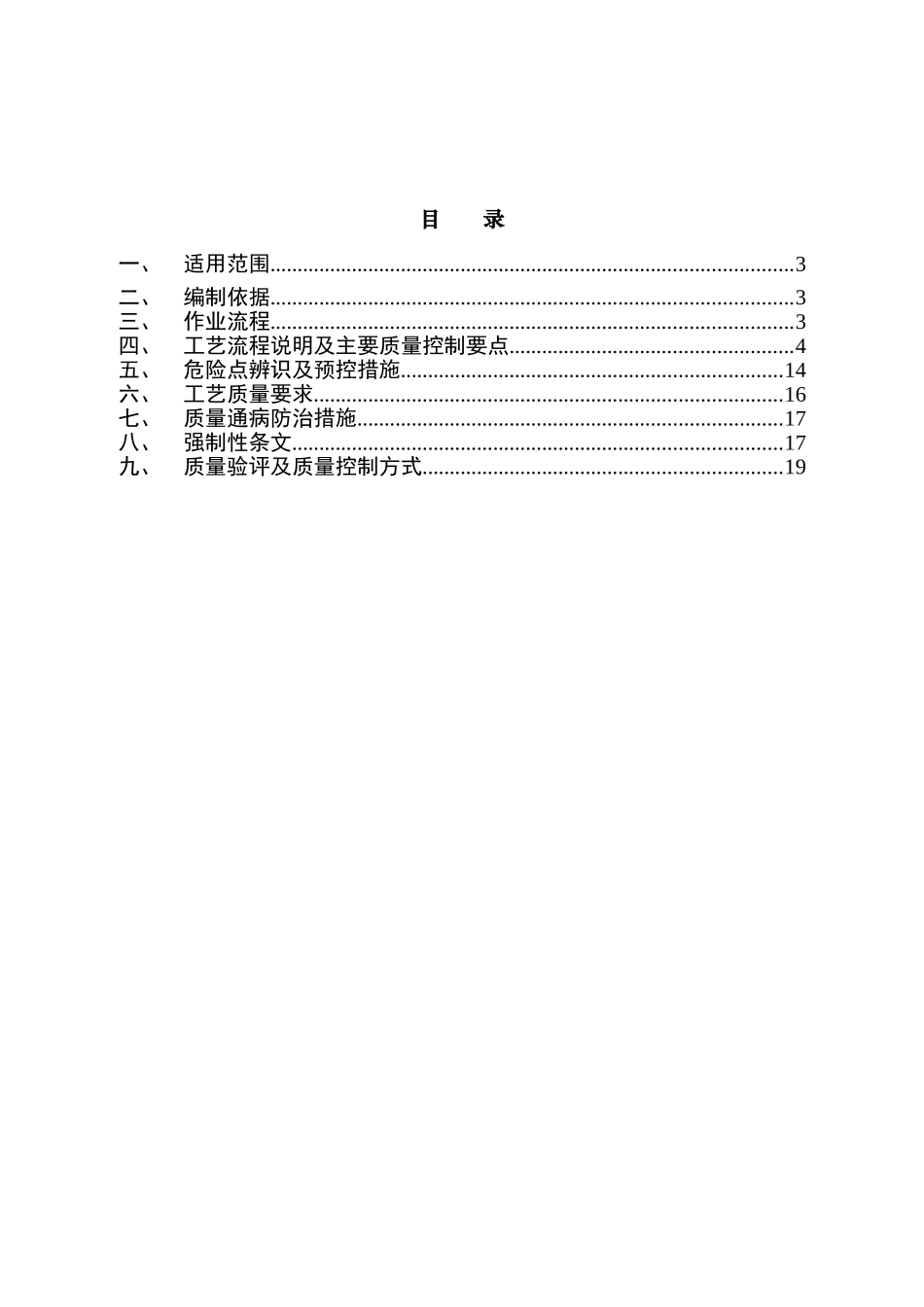

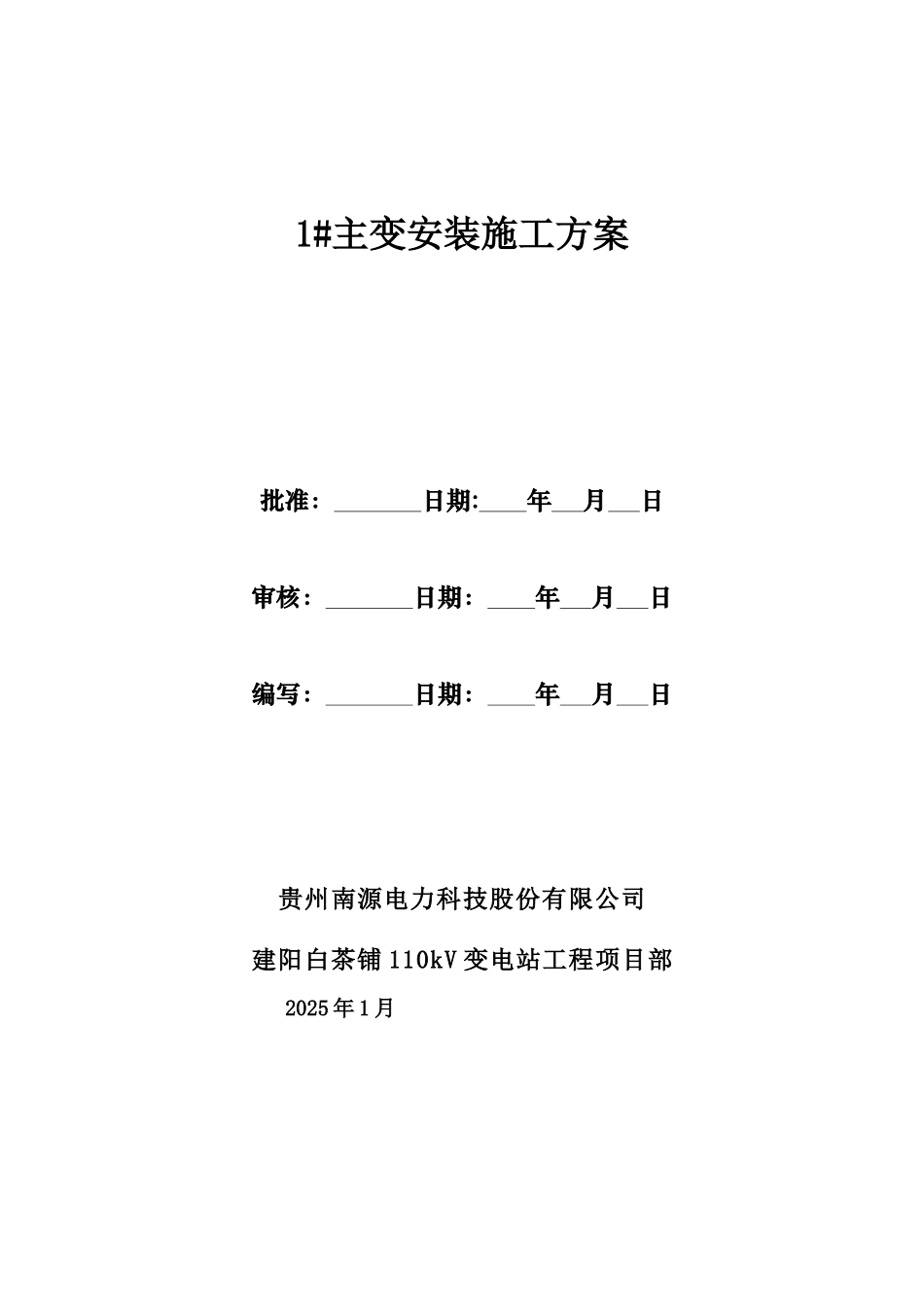

1#主变安装施工方案批准： 日期: 年 月 日审核： 日期： 年 月 日编写： 日期： 年 月 日贵州南源电力科技股份有限公司建阳白茶铺 110kV 变电站工程项目部 2025 年 1 月目 录一、适用范围................................................................................................3二、编制依据................................................................................................3三、作业流程................................................................................................3四、工艺流程说明及主要质量控制要点....................................................4五、危险点辨识及预控措施......................................................................14六、工艺质量要求......................................................................................16七、质量通病防治措施..............................................................................17八、强制性条文..........................................................................................17九、质量验评及质量控制方式..................................................................191.适用范围本施工方案适用于建阳白茶铺 110kV 变电站工程，安装主变压器一台，容量 50MVA。主变安装技术比较复杂，工艺要求较高，必须严格根据设计图纸、GBJ148-90《电气装置安装工程电力电抗器、油浸电抗器、互感器施工及验收法律规范》及厂家技术要求施工。本文根据设计图纸及厂家提供的《110kV 电力变压器使用说明书》及相关法律规范并结合施工现场情况编制。表 1 主变主要技术参数表型号SSZ11-50000/110额定容量50000/50000/50000 kVA额定电压110±8＊1。25%/38.5±2＊2。5%/10。5kV额定电流接线组别YNynOd11冷却方式ONAN器身重量41。7t上节油箱重9t油 重 量19.3t总 重 量86.6t生产厂家江苏华鹏变压器有限公司出厂日期2025—7出厂序号2025-110-386 为了使该站的主变安装能安全、优质、按期完成.特制定以下安装施工方案,要求技术人员向施工人员作技术，安全交底,施工人员必须严格执行。2.编制依据序号引用标准1《电气装置安装工程_电力变压器、油浸电抗器、互感器施工及验收法律规范》GB 50148—20252《电气装置安装工程质量检验及评定规程》(DL/T5161.1...
