主桥索塔施工方案

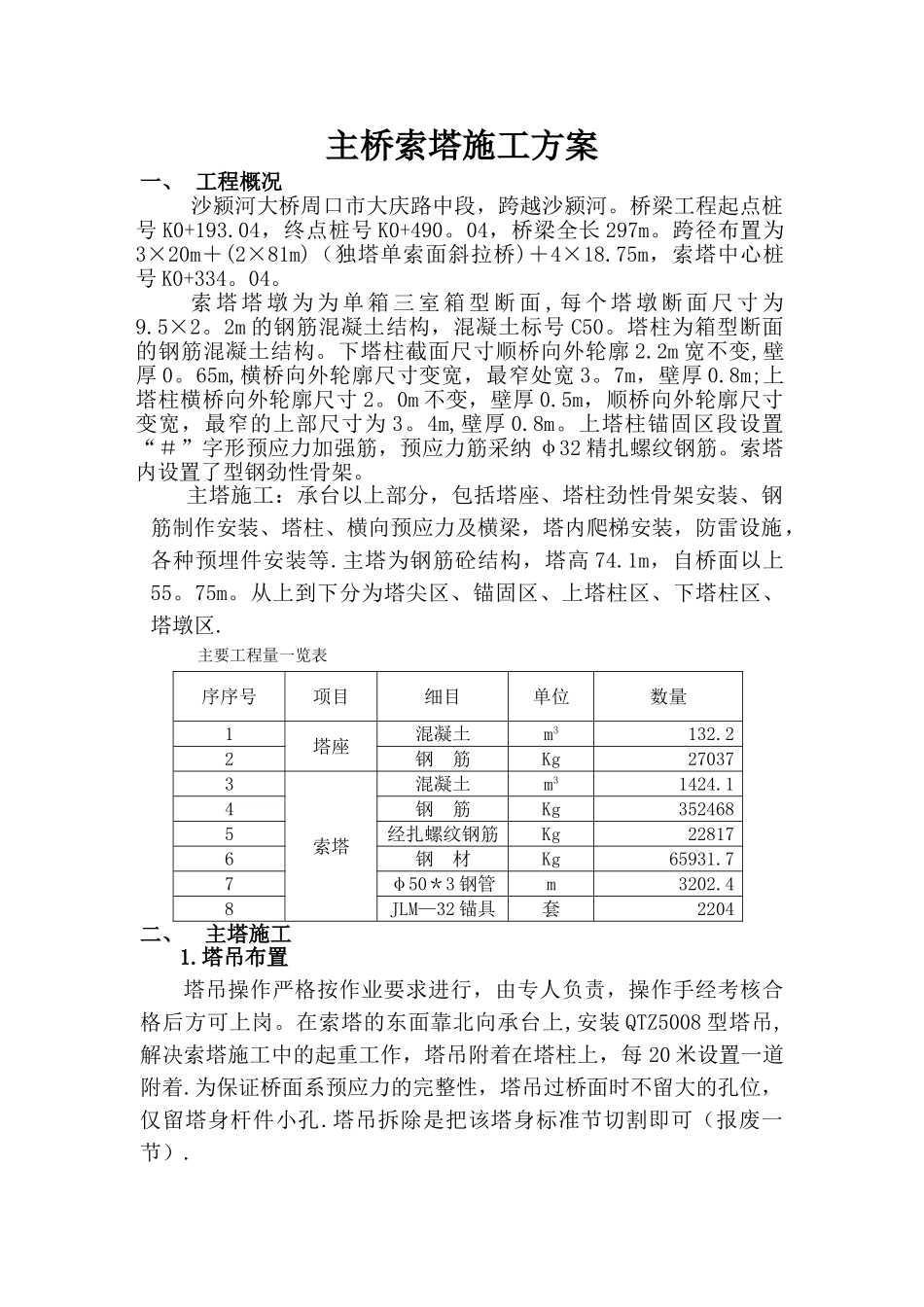

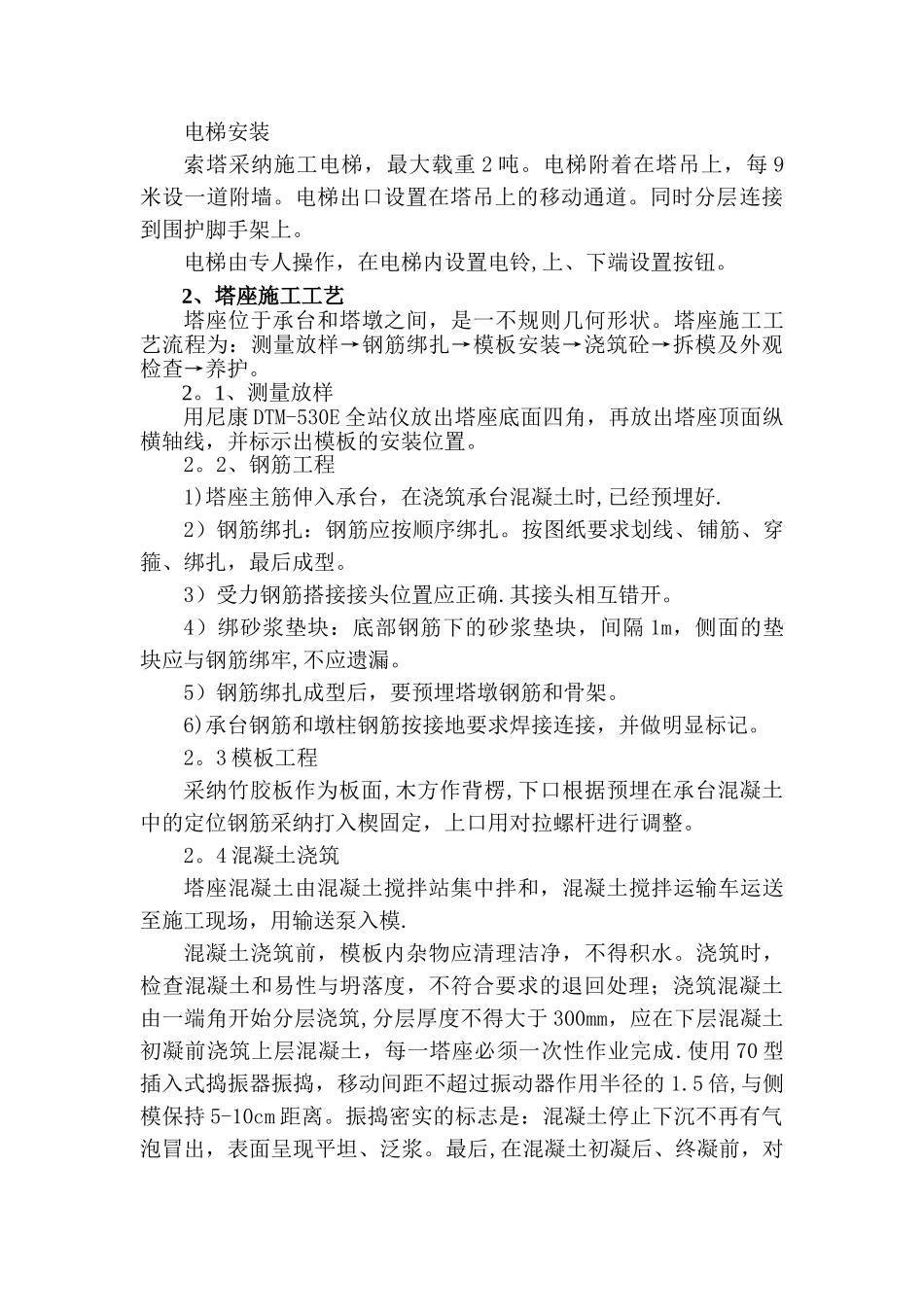

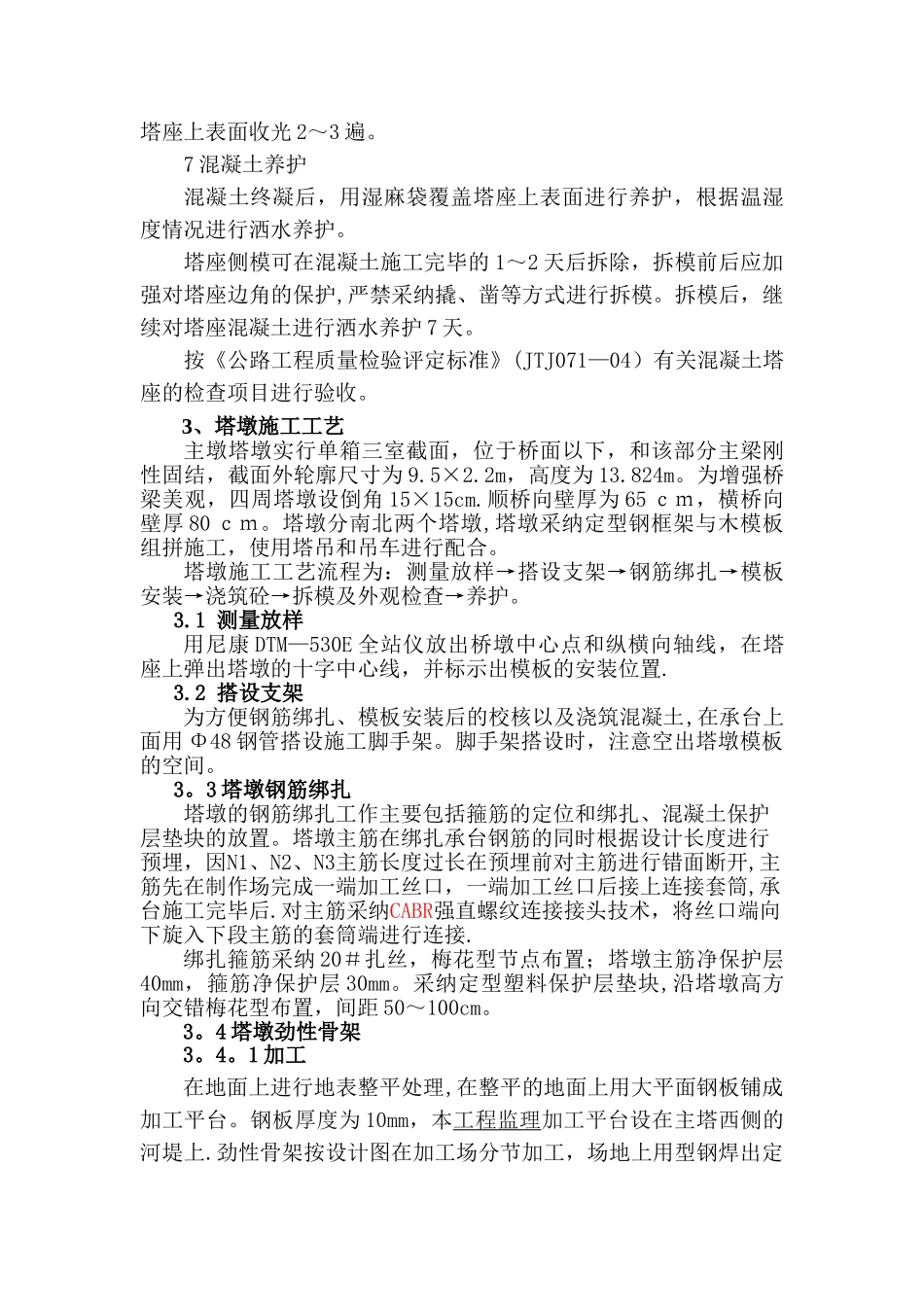

主桥索塔施工方案一、 工程概况沙颍河大桥周口市大庆路中段，跨越沙颍河。桥梁工程起点桩号 K0+193.04，终点桩号 K0+490。04，桥梁全长 297m。跨径布置为3×20m＋(2×81m)（独塔单索面斜拉桥)＋4×18.75m，索塔中心桩号 K0+334。04。索 塔 塔 墩 为 为 单 箱 三 室 箱 型 断 面 , 每 个 塔 墩 断 面 尺 寸 为9.5×2。2m 的钢筋混凝土结构，混凝土标号 C50。塔柱为箱型断面的钢筋混凝土结构。下塔柱截面尺寸顺桥向外轮廓 2.2m 宽不变,壁厚 0。65m,横桥向外轮廓尺寸变宽，最窄处宽 3。7m，壁厚 0.8m;上塔柱横桥向外轮廓尺寸 2。0m 不变，壁厚 0.5m，顺桥向外轮廓尺寸变宽，最窄的上部尺寸为 3。4m,壁厚 0.8m。上塔柱锚固区段设置“＃”字形预应力加强筋，预应力筋采纳 φ32 精扎螺纹钢筋。索塔内设置了型钢劲性骨架。主塔施工：承台以上部分，包括塔座、塔柱劲性骨架安装、钢筋制作安装、塔柱、横向预应力及横梁，塔内爬梯安装，防雷设施，各种预埋件安装等.主塔为钢筋砼结构，塔高 74.1m，自桥面以上55。75m。从上到下分为塔尖区、锚固区、上塔柱区、下塔柱区、塔墩区.主要工程量一览表序序号项目细目单位数量1塔座混凝土m3132.22钢 筋Kg270373索塔混凝土m31424.14钢 筋Kg3524685经扎螺纹钢筋Kg228176钢 材Kg65931.77φ50＊3 钢管m3202.48JLM—32 锚具套2204二、主塔施工1.塔吊布置塔吊操作严格按作业要求进行，由专人负责，操作手经考核合格后方可上岗。在索塔的东面靠北向承台上,安装 QTZ5008 型塔吊,解决索塔施工中的起重工作，塔吊附着在塔柱上，每 20 米设置一道附着.为保证桥面系预应力的完整性，塔吊过桥面时不留大的孔位，仅留塔身杆件小孔.塔吊拆除是把该塔身标准节切割即可（报废一节）.电梯安装索塔采纳施工电梯，最大载重 2 吨。电梯附着在塔吊上，每 9米设一道附墙。电梯出口设置在塔吊上的移动通道。同时分层连接到围护脚手架上。电梯由专人操作，在电梯内设置电铃,上、下端设置按钮。2、塔座施工工艺塔座位于承台和塔墩之间，是一不规则几何形状。塔座施工工艺流程为：测量放样→钢筋绑扎→模板安装→浇筑砼→拆模及外观检查→养护。2。1、测量放样用尼康 DTM-530E 全站仪放出塔座底面四角，再放出塔座顶面纵横轴线，并标示出模板的安装位置。2。2、钢筋工程1)塔座主筋伸入承台，在浇筑承台混凝土时,已经预埋好.2）钢筋绑扎：钢筋应按顺序绑扎。按图纸要求划线、铺筋、穿...
