二次保护调试报告

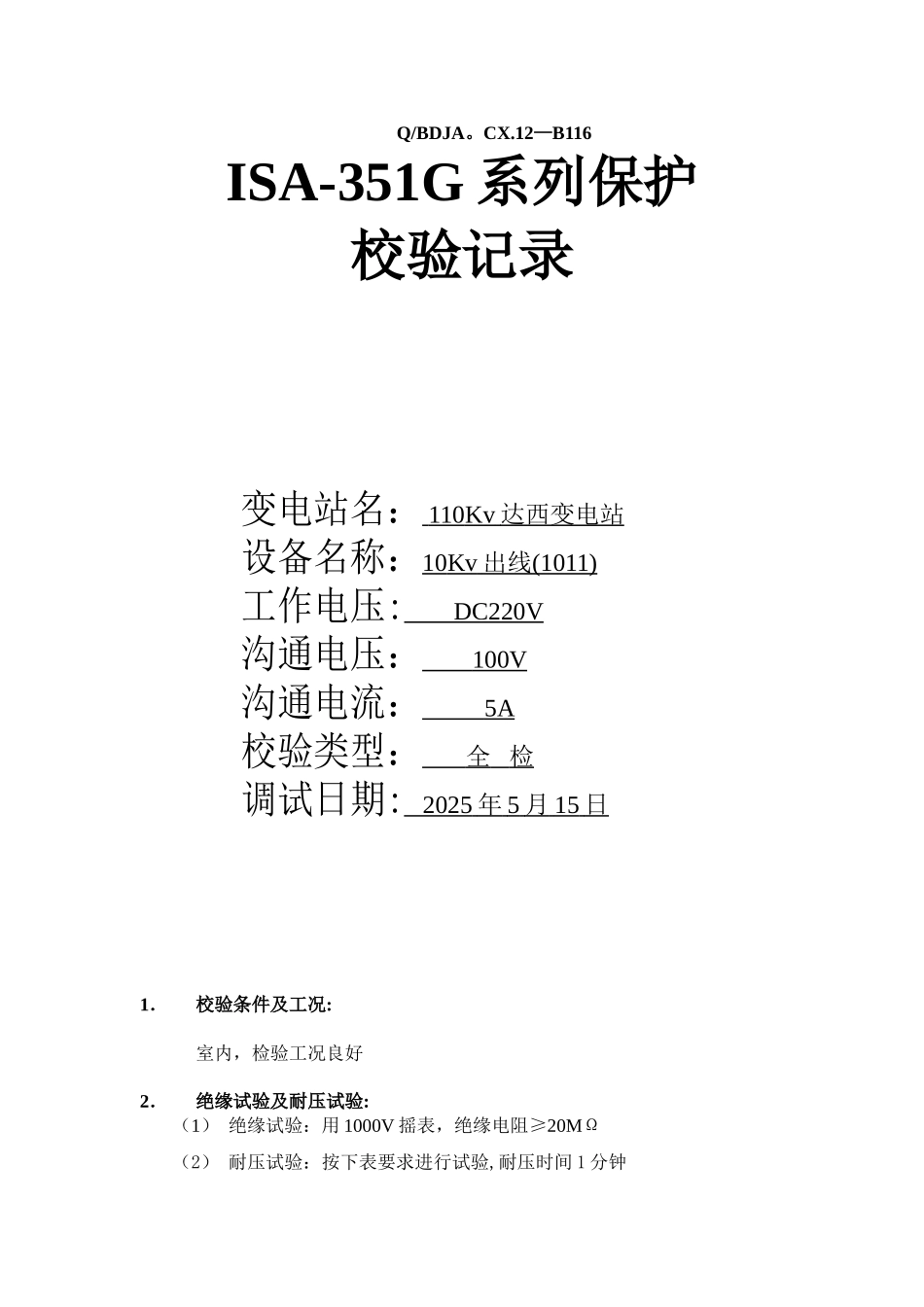

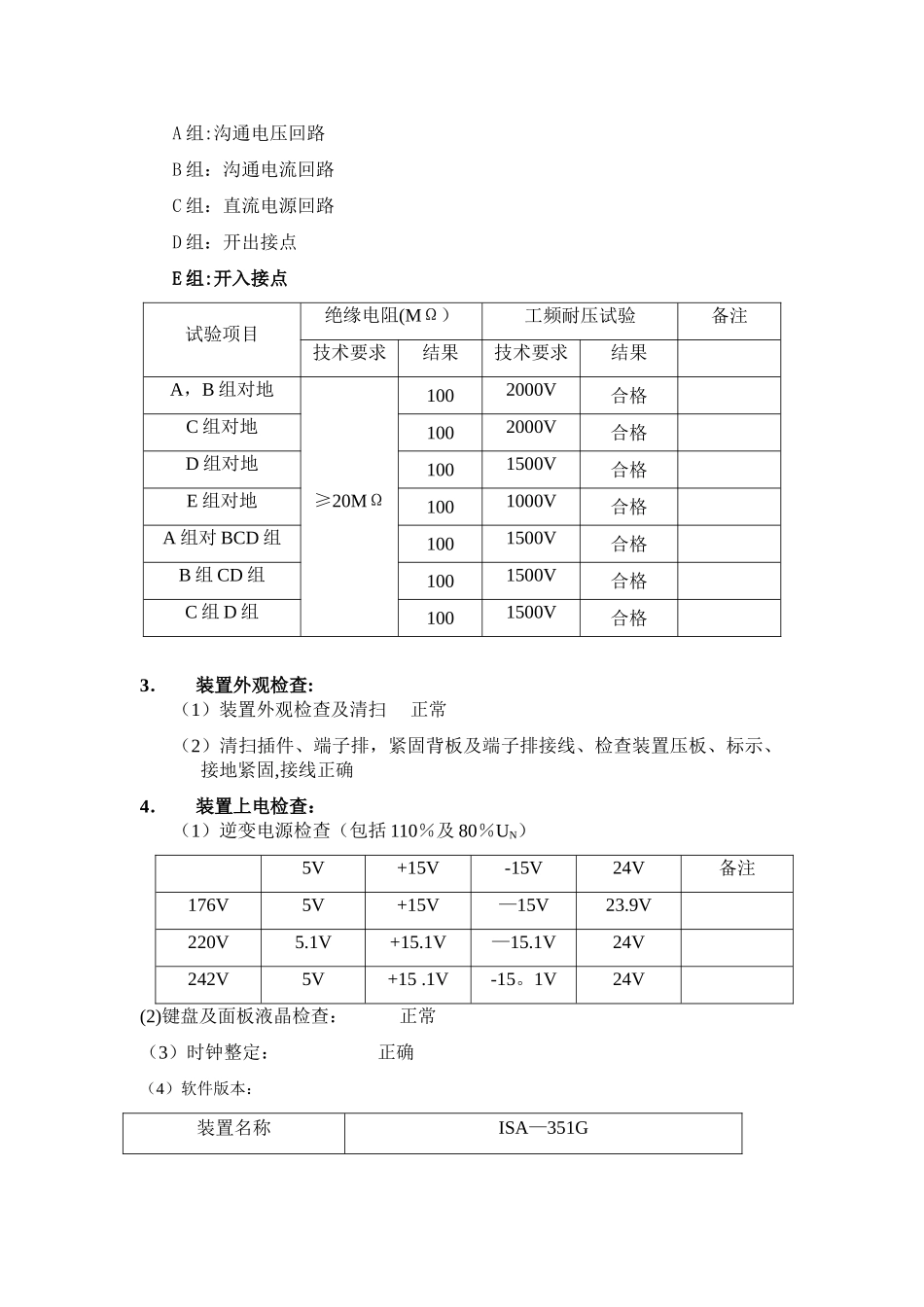

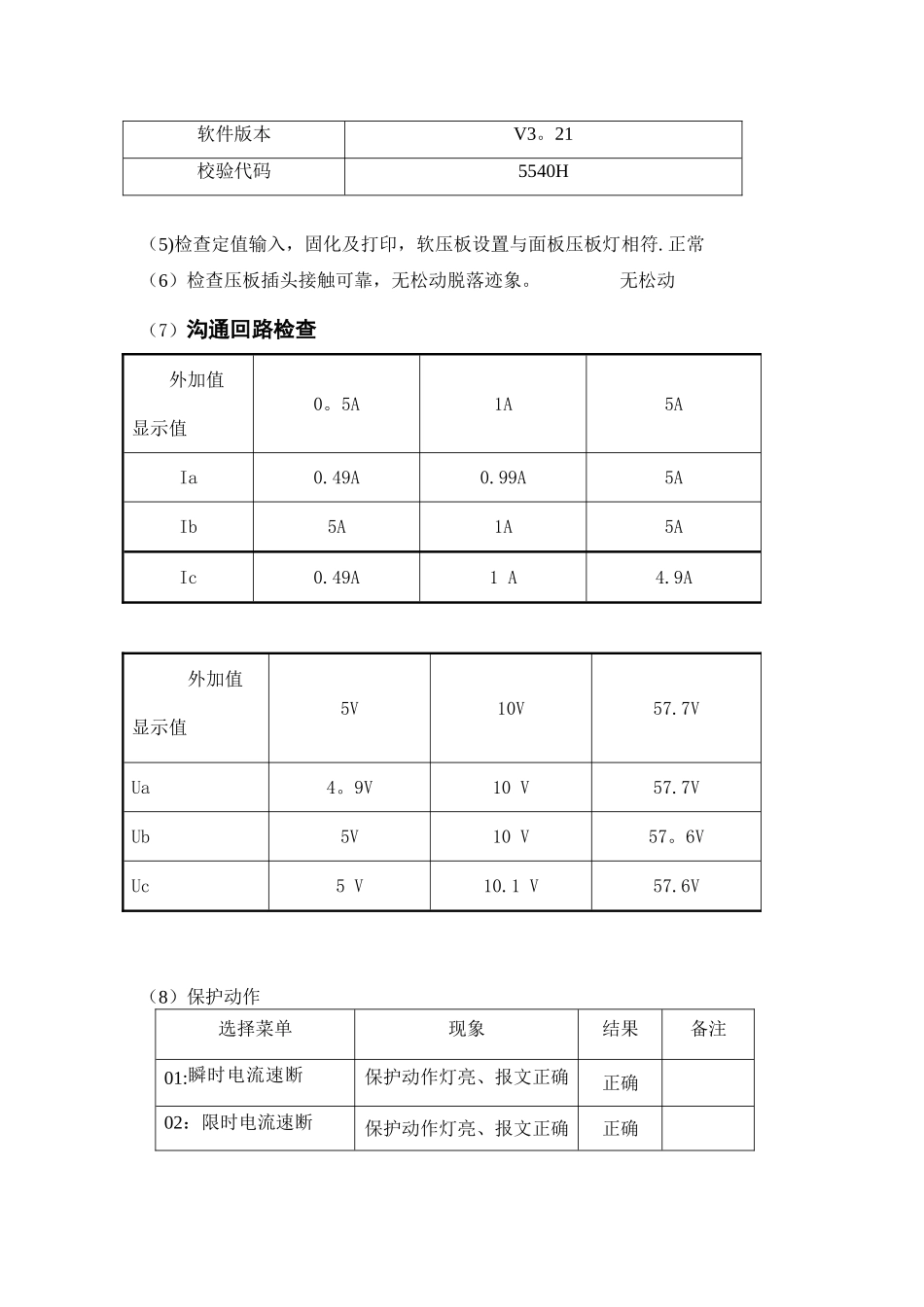

Q/BDJA。CX.12—B116ISA-351G 系列保护校验记录变电站名： 110 Kv 达西变电站 设备名称：10 Kv 出线 (1011) 工作电压: DC220V 沟通电压： 100V 沟通电流： 5A 校验类型： 全 检 调试日期: 2025 年 5 月 15 日 1．校验条件及工况: 室内，检验工况良好2．绝缘试验及耐压试验:（1） 绝缘试验：用 1000V 摇表，绝缘电阻≥20MΩ（2） 耐压试验：按下表要求进行试验,耐压时间 1 分钟A 组:沟通电压回路 B 组：沟通电流回路 C 组：直流电源回路 D 组：开出接点 E 组:开入接点 试验项目绝缘电阻(MΩ）工频耐压试验备注技术要求结果技术要求结果A，B 组对地≥20MΩ1002000V合格C 组对地1002000V合格D 组对地1001500V合格E 组对地1001000V合格A 组对 BCD 组1001500V合格B 组 CD 组1001500V合格C 组 D 组1001500V合格3．装置外观检查:（1）装置外观检查及清扫 正常（2）清扫插件、端子排，紧固背板及端子排接线、检查装置压板、标示、接地紧固,接线正确4．装置上电检查：（1）逆变电源检查（包括 110％及 80％UN）5V+15V-15V24V备注176V5V+15V—15V23.9V220V5.1V+15.1V—15.1V24V242V5V+15 .1V-15。1V24V(2)键盘及面板液晶检查： 正常（3）时钟整定： 正确（4）软件版本：装置名称ISA—351G软件版本V3。21校验代码5540H （5)检查定值输入，固化及打印，软压板设置与面板压板灯相符. 正常（6）检查压板插头接触可靠，无松动脱落迹象。 无松动（7）沟通回路检查外加值显示值0。5A1A5AIa0.49A0.99A5AIb5A1A5AIc0.49A1 A4.9A外加值显示值5V10V57.7VUa4。9V10 V57.7VUb5V10 V57。6VUc5 V10.1 V57.6V（8）保护动作选择菜单现象结果备注01:瞬时电流速断保护动作灯亮、报文正确正确02：限时电流速断保护动作灯亮、报文正确正确03：定时限过流保护动作灯亮、报文正确正确04：重合闸重合闸灯亮、报文正确正确05： 后加速保护动作灯亮、报文正确正确(9）整组试验定值时间定值动作值动作时间瞬时电流速断5A0S5.25A34ms限时电流速断3A0.4S3。17A447ms定时限过流2A0.7S2。12A726ms重合闸：重合闸方式： 保护启动 重合闸时间： 1S 保护启动永久故障闭锁重合闸备注是否正常正常正常正常（10）低周减载频率测试1 频率定值测试序号项目定值测试值（Hz）1DF49.95HZ49。98 Hz2 频率时间测试序号项目定值测试值（s)1TF10。5s504ms3 滑差定值测试序号项目定值测试值1Df/dt25HZ/s5。2HZ/s 4 低压减载...
