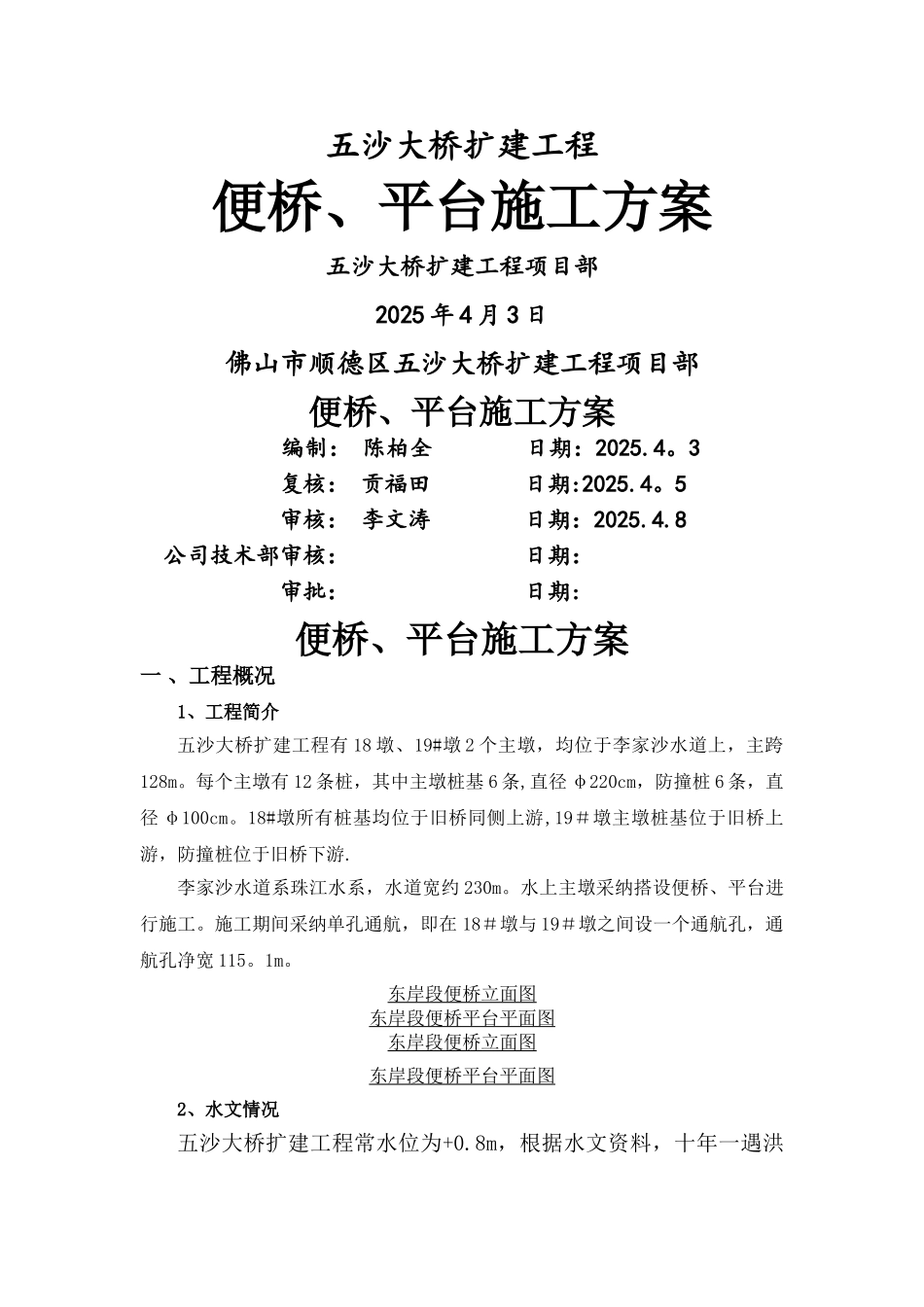

五沙大桥扩建工程便桥、平台施工方案五沙大桥扩建工程项目部2025 年 4 月 3 日佛山市顺德区五沙大桥扩建工程项目部便桥、平台施工方案 编制： 陈柏全 日期：2025.4。3 复核： 贡福田 日期:2025.4。5 审核： 李文涛 日期：2025.4.8 公司技术部审核： 日期： 审批： 日期:便桥、平台施工方案一 、工程概况1、工程简介五沙大桥扩建工程有 18 墩、19#墩 2 个主墩，均位于李家沙水道上，主跨128m。每个主墩有 12 条桩，其中主墩桩基 6 条,直径 φ220cm，防撞桩 6 条，直径 φ100cm。18#墩所有桩基均位于旧桥同侧上游,19＃墩主墩桩基位于旧桥上游，防撞桩位于旧桥下游.李家沙水道系珠江水系，水道宽约 230m。水上主墩采纳搭设便桥、平台进行施工。施工期间采纳单孔通航，即在 18＃墩与 19＃墩之间设一个通航孔，通航孔净宽 115。1m。东岸段便桥立面图东岸段便桥平台平面图东岸段便桥立面图东岸段便桥平台平面图2、水文情况五沙大桥扩建工程常水位为+0.8m，根据水文资料，十年一遇洪水位为+3.506m(1956 年黄海高程系统），便桥面与两岸河堤路持平，便桥、平台贝雷底高出十年一遇洪水位，分别为+3。568m（西岸)、+3。824m（东岸）。2001-2025 年月最高水位年份5 月6 月7 月8 月9 月10 月20011。54 1.88 2。45 2。00 1。83 1.52 20251。77 1.86 1。92 2.26 1。55 1。48 20251。66 1.90 1.92 1.65 1.68 1。24 20251.35 1.80 1。80 1.84 1。32 1。32 20251.86 3.14 1。45 1。37 1.38 1。22 20251。72 1。83 1.88 2。21 1。42 1.33 20251。50 1。82 1。66 1。58 1。38 1。62 20251。54 2.55 1.83 1.66 2.59 1。48 2001—2025 年月最低水位年份5 月6 月7 月8 月9 月10 月2001-0.60 -0.22 -0.18 —0。24 -0。60 -0。79 2025-0。69 -0.53 -0.57 -0。19 -0。46 -0。68 2025—0。64 -0.47 —0。59 -0。55 —0.54 —0。79 2025—0.99 -0.70 -0。59 —0。66 -0。79 -0。83 2025—0。78 —0.36 —0.63 —0。67 —0。74 —0。81 2025—0.76 -0。48 —0。55 -0。48 —0。77 -0.76 2025—0。93 —0.71 -0.74 —0.72 —0.61 —0。84 2025—0.80 —0.48 -0.52 -0.62 —0。72 -0.80 说明:以上成果均为珠基高程，1956 年黄海高程系统=珠基高程+0.586m3、地质情况根据地质图得出各钢管桩地质情况如下（钢管桩位置及编号...
