井下高压电缆耐压试验方案

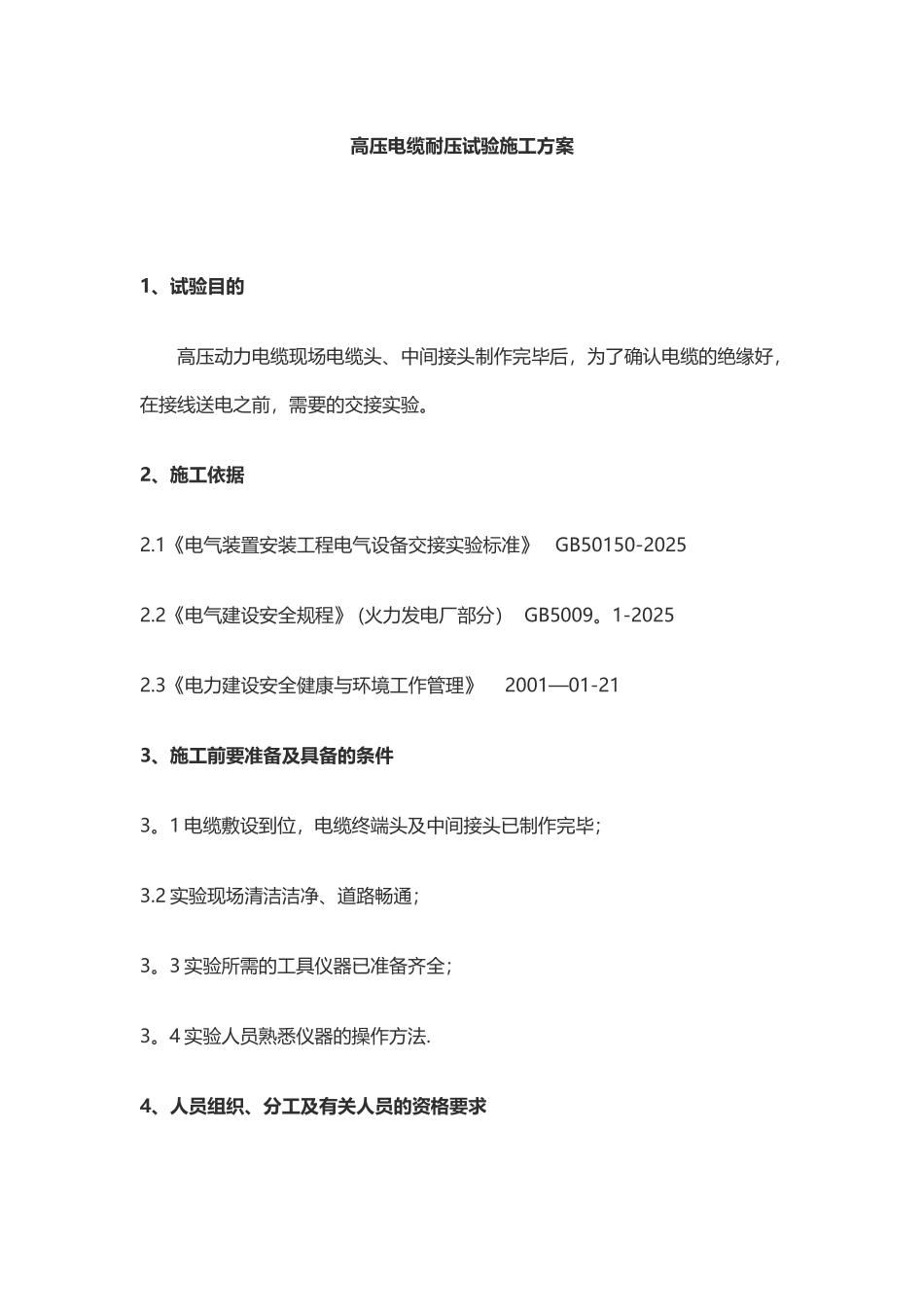

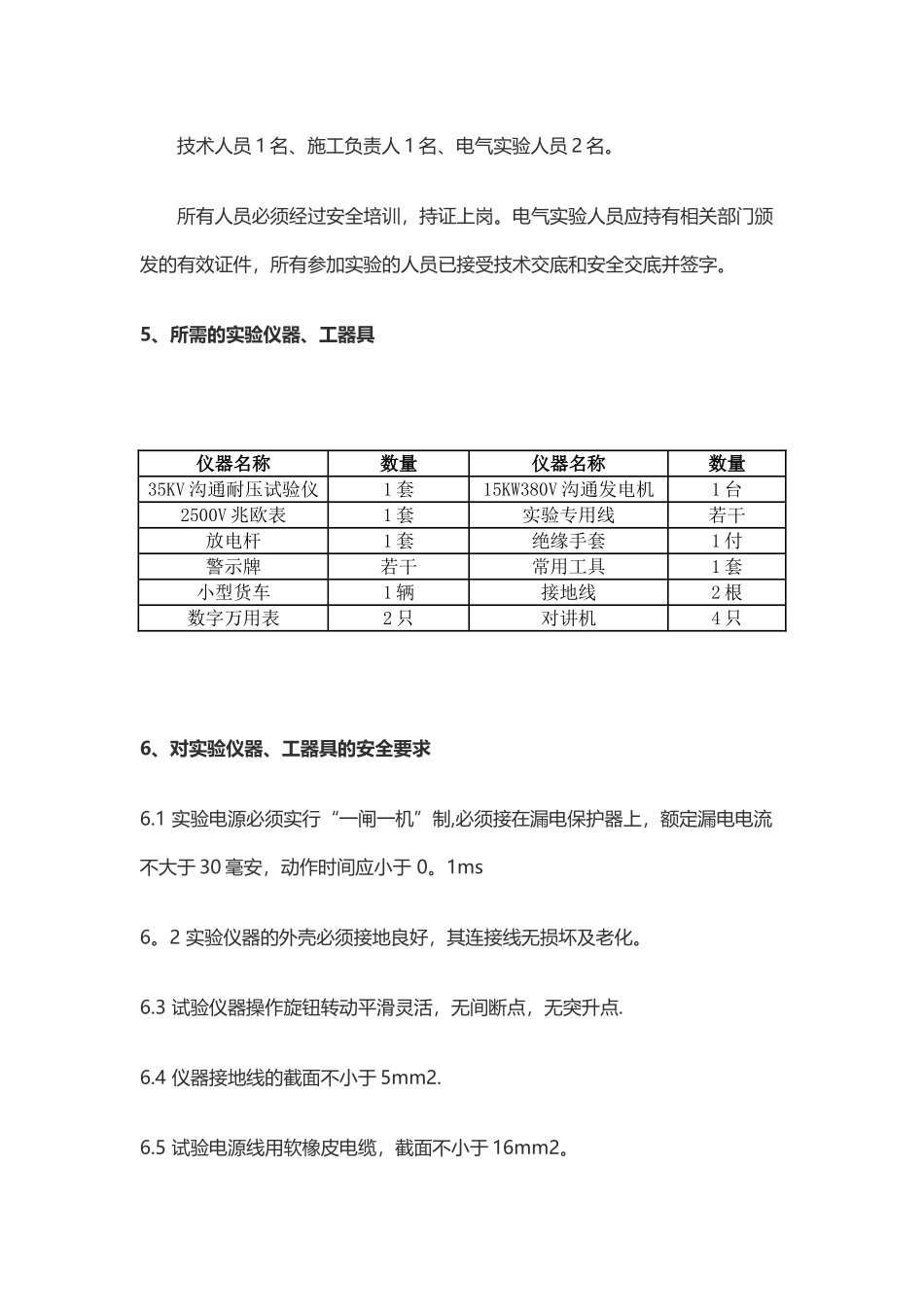

高压电缆耐压试验施工方案 1、试验目的高压动力电缆现场电缆头、中间接头制作完毕后，为了确认电缆的绝缘好，在接线送电之前，需要的交接实验。2、施工依据2.1《电气装置安装工程电气设备交接实验标准》 GB50150-20252.2《电气建设安全规程》 (火力发电厂部分） GB5009。1-20252.3《电力建设安全健康与环境工作管理》 2001—01-213、施工前要准备及具备的条件3。1 电缆敷设到位，电缆终端头及中间接头已制作完毕；3.2 实验现场清洁洁净、道路畅通；3。3 实验所需的工具仪器已准备齐全；3。4 实验人员熟悉仪器的操作方法.4、人员组织、分工及有关人员的资格要求技术人员 1 名、施工负责人 1 名、电气实验人员 2 名。所有人员必须经过安全培训，持证上岗。电气实验人员应持有相关部门颁发的有效证件，所有参加实验的人员已接受技术交底和安全交底并签字。5、所需的实验仪器、工器具 仪器名称数量仪器名称数量35KV 沟通耐压试验仪1 套15KW380V 沟通发电机1 台2500V 兆欧表1 套实验专用线若干放电杆1 套绝缘手套1 付警示牌若干常用工具1 套小型货车1 辆接地线2 根数字万用表2 只对讲机4 只 6、对实验仪器、工器具的安全要求6.1 实验电源必须实行“一闸一机”制,必须接在漏电保护器上，额定漏电电流不大于 30 毫安，动作时间应小于 0。1ms6。2 实验仪器的外壳必须接地良好，其连接线无损坏及老化。6.3 试验仪器操作旋钮转动平滑灵活，无间断点，无突升点.6.4 仪器接地线的截面不小于 5mm2.6.5 试验电源线用软橡皮电缆，截面不小于 16mm2。6。6 万用表、兆欧表、移动电源盘、绝缘手套等经检查合格，并在有效期范围之内。6.7 常用工具应绝缘良好.6。8 安全带经检验合格，无验证磨损,小背带及其他附件齐全。7。施工工序、施工方法及要求7.1 施工工序试验准备→试验接线→设备试验→试验拆线→试验结果分析→试验报告整理7.2 施工方法及要求7。2。1 电缆相位检查：用试灯检查电缆两端的相位一致并与设备相对应。7。2。2 绝缘电阻测量:7.2。2。1 用 2500V 兆欧表测量各芯线对金属屏蔽层、其他芯线及地的绝缘，测量值不小于 1000 兆欧，长度大于 100 米的，应测量吸收比，吸收比不应小于 1。3。7.2。2.2 绝缘电阻测量完毕后，应挂好接地线。7。2。3 35KV 动力电缆沟通耐压试验。7.2。3。1 试验前绝缘测量应合格，出加压相外，其余两相及金属屏蔽层应可靠接地.7.2.3。2 合上电源，启动仪器,试验电...
