井架基础专项施工方案

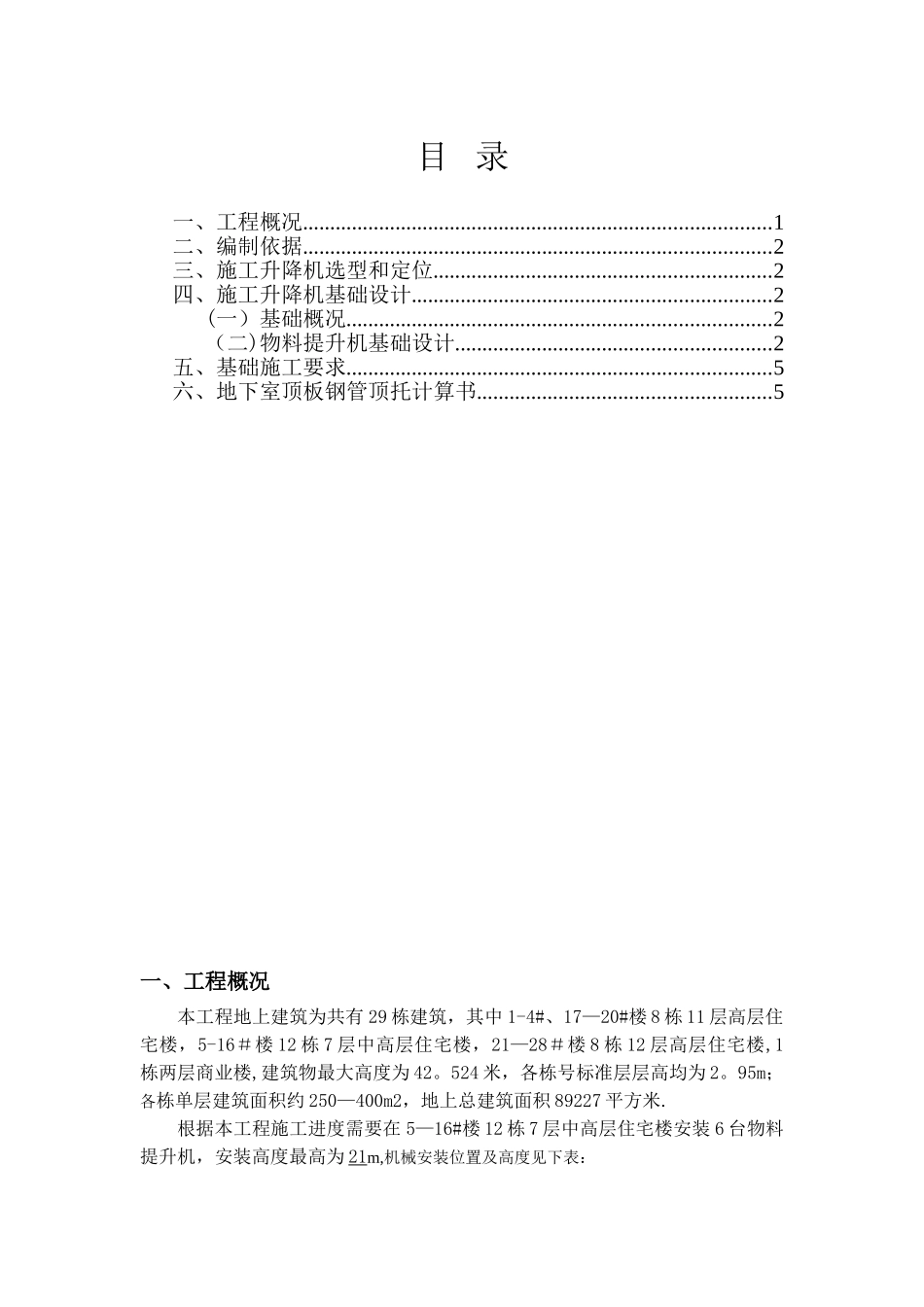

目 录 一、工程概况......................................................................................1二、编制依据......................................................................................2三、施工升降机选型和定位..............................................................2四、施工升降机基础设计..................................................................2(一）基础概况..............................................................................2（二)物料提升机基础设计..........................................................2五、基础施工要求..............................................................................5六、地下室顶板钢管顶托计算书......................................................5 一、工程概况本工程地上建筑为共有 29 栋建筑，其中 1-4#、17—20#楼 8 栋 11 层高层住宅楼，5-16＃楼 12 栋 7 层中高层住宅楼，21—28＃楼 8 栋 12 层高层住宅楼,1栋两层商业楼,建筑物最大高度为 42。524 米，各栋号标准层层高均为 2。95m；各栋单层建筑面积约 250—400m2，地上总建筑面积 89227 平方米.根据本工程施工进度需要在 5—16#楼 12 栋 7 层中高层住宅楼安装 6 台物料提升机，安装高度最高为 21m,机械安装位置及高度见下表：栋号/编号位置高度5—6#楼、1＃提升机机轴线：A—13 轴～B-3 轴×A 轴安装高度 24m7-8＃楼、2＃提升机机轴线:A-13 轴～B—3 轴×A轴安装高度 24m9-10#楼、3＃提升机机轴线:A-13 轴～B-3 轴×A轴安装高度 24m11-12#楼、4#提升机机轴 线 ： A—13 轴 ~B—3 轴×A 轴安装高度 24m13-14#楼、5#提升机机轴线：A—13 轴~B-3 轴×A轴安装高度 24m15—16#楼、6#提升机机轴线：A—13 轴～B—3 轴×A 轴安装高度 24m二、编制依据1、中华人民共和国国家标准《建筑地基基础设计法律规范》GB50007-2025；2、简明施工计算手册三、施工升降机选型和定位根据本工程现场情况及垂直运输的需要,计划拟安装 1 台佛山市南海区聚龙建设机械有限公司生产的型号为 SSD100 型 2 斗架物料提升机，其主要性能参数详见下表:序 号名 称单 位规 格1额定载重量Kg10002提升斗车数车23标准节尺寸m2。1×2。1×1。84吊笼尺寸m1.8×1。8×1.85吊笼自重Kg550四、施工升降机基础设计(一）基础...
