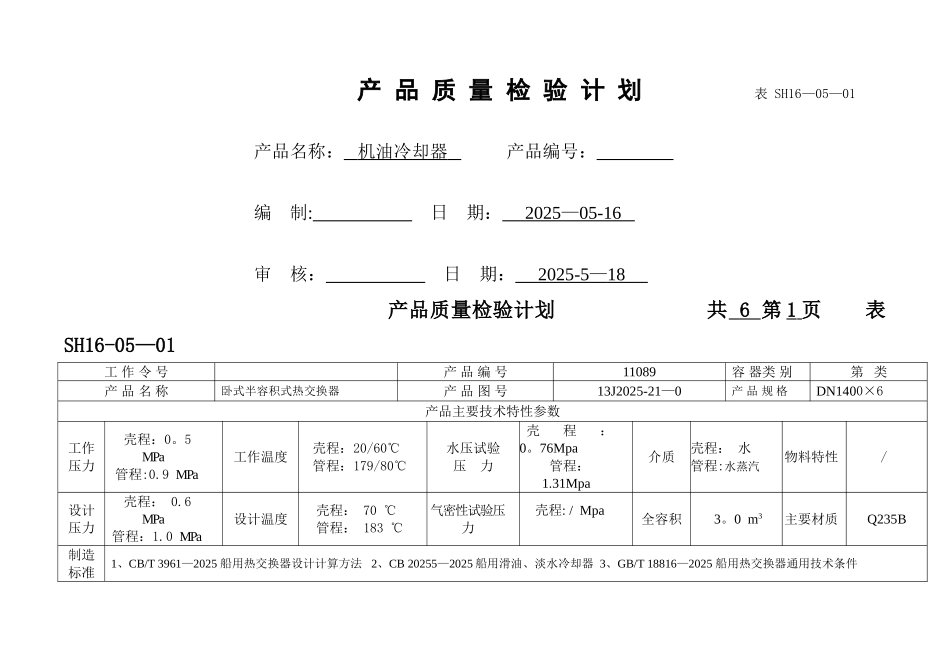

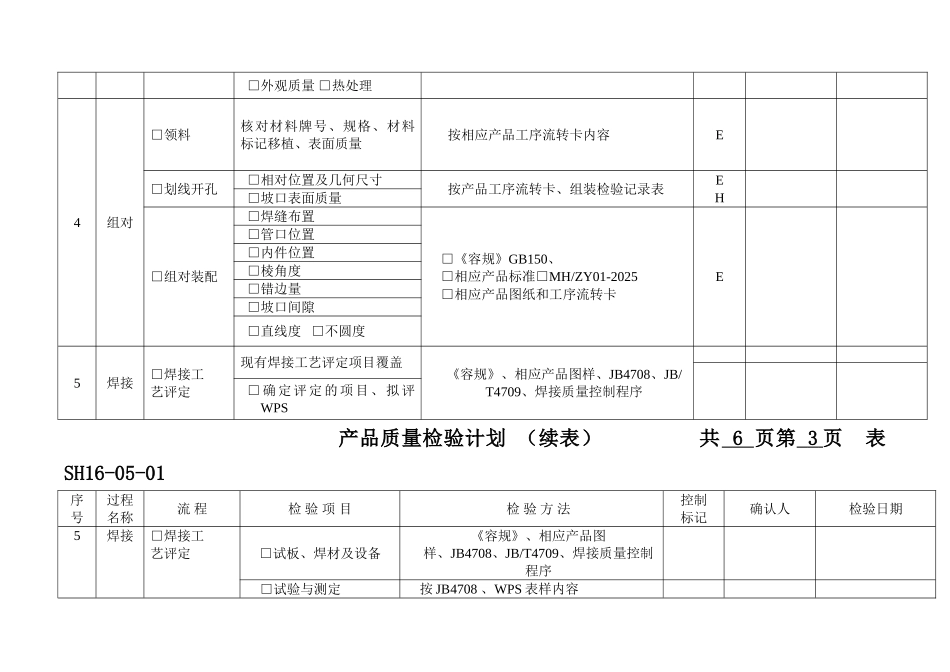

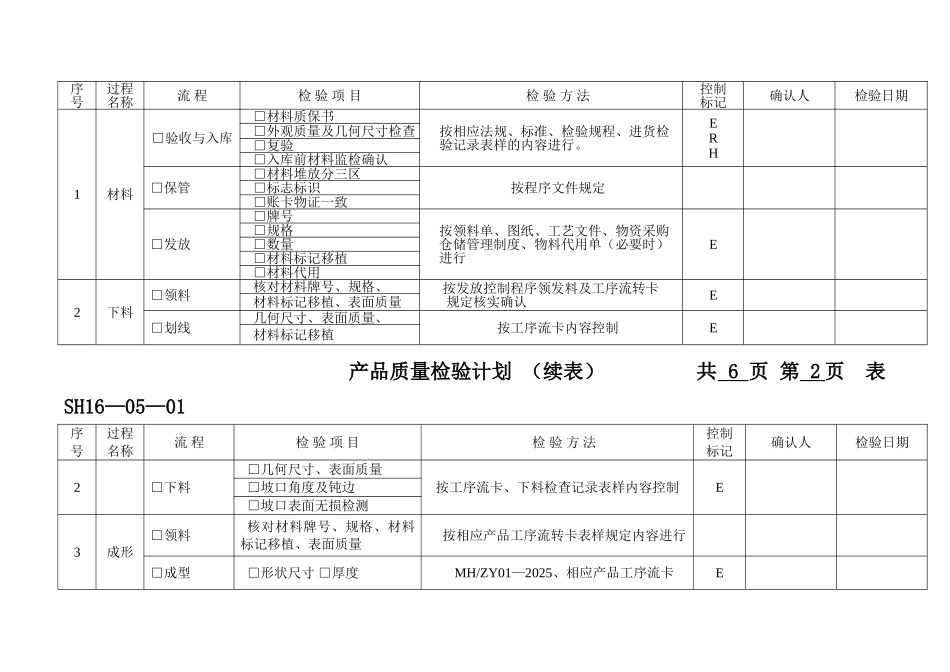

产 品 质 量 检 验 计 划 表 SH16—05—01产品名称： 机油冷却器 产品编号： 编 制: 日 期： 2025 — 05-16 审 核： 日 期： 2025-5 — 18 产品质量检验计划 共 6 第 1 页 表 SH16-05—01工 作 令 号产 品 编 号11089容 器类 别第 类产 品 名 称卧式半容积式热交换器产 品 图 号13J2025-21—0产 品 规 格DN1400×6产品主要技术特性参数工作压力壳程：0。5 MPa管程:0.9 MPa工作温度壳程：20/60℃ 管程：179/80℃水压试验压 力壳程：0。76Mpa管程：1.31Mpa介质壳程： 水管程:水蒸汽物料特性/设计压力壳程： 0.6 MPa管程：1.0 MPa设计温度壳程： 70 ℃ 管程： 183 ℃气密性试验压 力壳程: / Mpa全容积 3。0 m3主要材质Q235B制造标准1、CB/T 3961—2025 船用热交换器设计计算方法 2、CB 20255—2025 船用滑油、淡水冷却器 3、GB/T 18816—2025 船用热交换器通用技术条件产品质量检验计划 （续表） 共 6 页 第 2 页 表 SH16—05—01 序号过程名称流 程检 验 项 目检 验 方 法控制标记确认人检验日期2□下料□几何尺寸、表面质量按工序流卡、下料检查记录表样内容控制E□坡口角度及钝边□坡口表面无损检测3成形□领料核对材料牌号、规格、材料标记移植、表面质量按相应产品工序流转卡表样规定内容进行□成型□形状尺寸 □厚度MH/ZY01—2025、相应产品工序流卡E序号过程名称流 程检 验 项 目检 验 方 法控制标记确认人检验日期1材料□验收与入库□材料质保书按相应法规、标准、检验规程、进货检验记录表样的内容进行。ERH□外观质量及几何尺寸检查□复验□入库前材料监检确认□保管□材料堆放分三区按程序文件规定□标志标识□账卡物证一致□发放□牌号按领料单、图纸、工艺文件、物资采购仓储管理制度、物料代用单（必要时）进行E□规格□数量□材料标记移植□材料代用2下料□领料核对材料牌号、规格、 按发放控制程序领发料及工序流转卡规定核实确认E材料标记移植、表面质量□划线几何尺寸、表面质量、按工序流卡内容控制E材料标记移植□外观质量 □热处理4组对□领料核对材料牌号、规格、材料标记移植、表面质量按相应产品工序流转卡内容E□划线开孔□相对位置及几何尺寸按产品工序流转卡、组装检验记录表EH□坡口表面质量□组对装配□焊缝布置□《容规》GB150、□相应产品标准□MH/ZY01-2025□相应产品图纸和工序流转卡E□管口位置□内件位...
