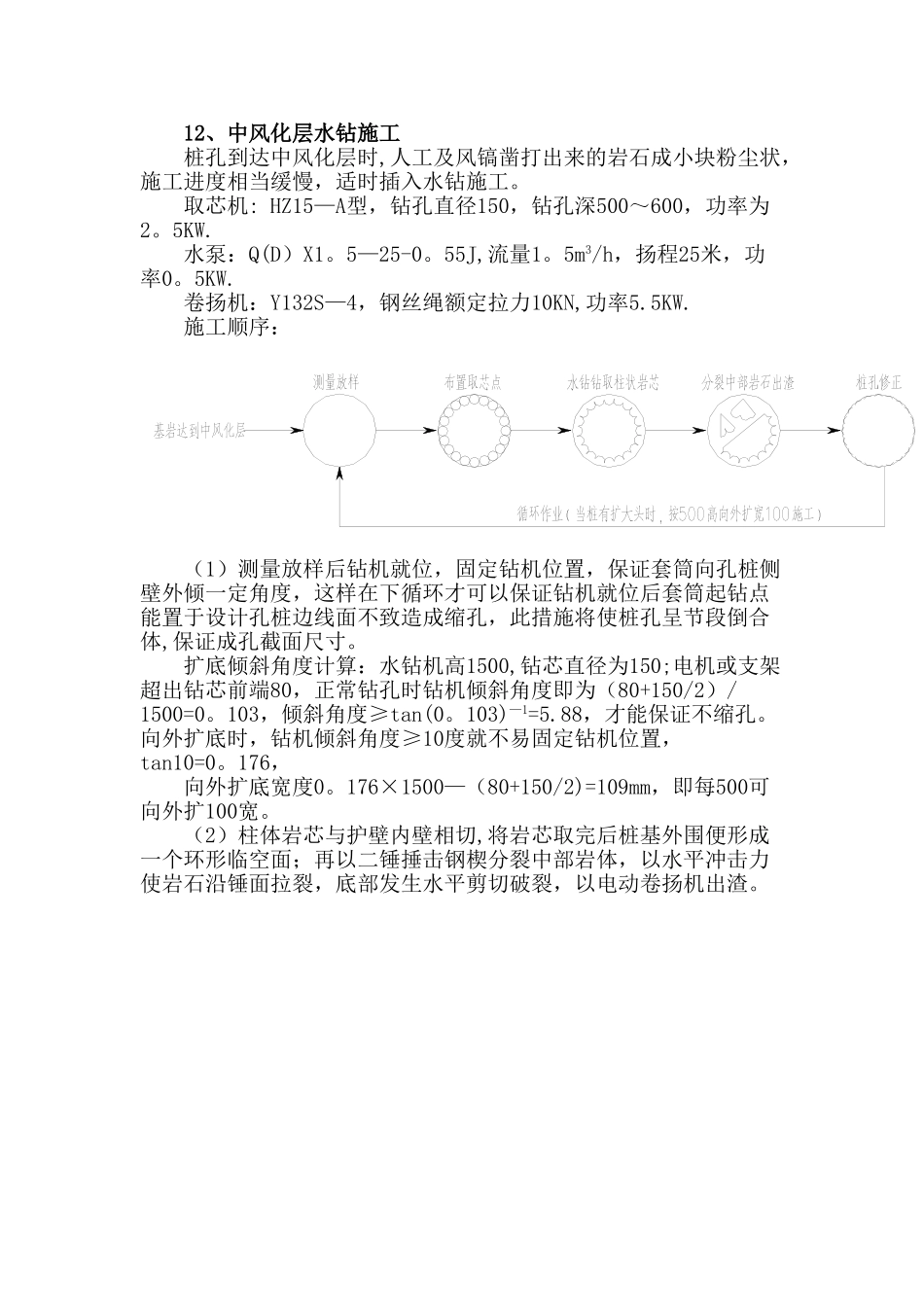

12、中风化层水钻施工桩孔到达中风化层时,人工及风镐凿打出来的岩石成小块粉尘状，施工进度相当缓慢，适时插入水钻施工。取芯机: HZ15—A型，钻孔直径150，钻孔深500～600，功率为2。5KW.水泵：Q(D）X1。5—25-0。55J,流量1。5m3/h，扬程25米，功率0。5KW.卷扬机：Y132S—4，钢丝绳额定拉力10KN,功率5.5KW.施工顺序：（1）测量放样后钻机就位，固定钻机位置，保证套筒向孔桩侧壁外倾一定角度，这样在下循环才可以保证钻机就位后套筒起钻点能置于设计孔桩边线面不致造成缩孔，此措施将使桩孔呈节段倒合体,保证成孔截面尺寸。扩底倾斜角度计算：水钻机高1500,钻芯直径为150;电机或支架超出钻芯前端80，正常钻孔时钻机倾斜角度即为（80+150/2）/1500=0。103，倾斜角度≥tan(0。103)—1=5.88，才能保证不缩孔。向外扩底时，钻机倾斜角度≥10度就不易固定钻机位置，tan10=0。176，向外扩底宽度0。176×1500—（80+150/2)=109mm，即每500可向外扩100宽。（2）柱体岩芯与护壁内壁相切,将岩芯取完后桩基外围便形成一个环形临空面；再以二锤捶击钢楔分裂中部岩体，以水平冲击力使岩石沿锤面拉裂，底部发生水平剪切破裂，以电动卷扬机出渣。（3)水钻施工安全操作要点：采纳提长架，架体及基座牢固稳定，孔口周边不能有任何堆土及杂物;电力线路、接头完好;钻机操作人员必须配戴绝缘靴、绝缘手套；卷扬机及钢丝绳性能完成，起吊岩石时操作人员必须先出桩井;上下桩井必须采纳爬梯并系好安全带(绳）。扩底桩应按扩底部位的尺寸、形状自上而下削土扩充成设计图纸的要求。复查每根桩扩大头的尺寸，确保其尺寸符合设计要求.终孔时，必须清理好护壁污泥和桩底的残渣、杂物等，清除积水,经检验同意验收,并办理好签证手续,应马上组织浇灌桩芯砼,以免泡水时间过长，使土层软化.
