人货两用电梯接料平台施工方案VIP专享

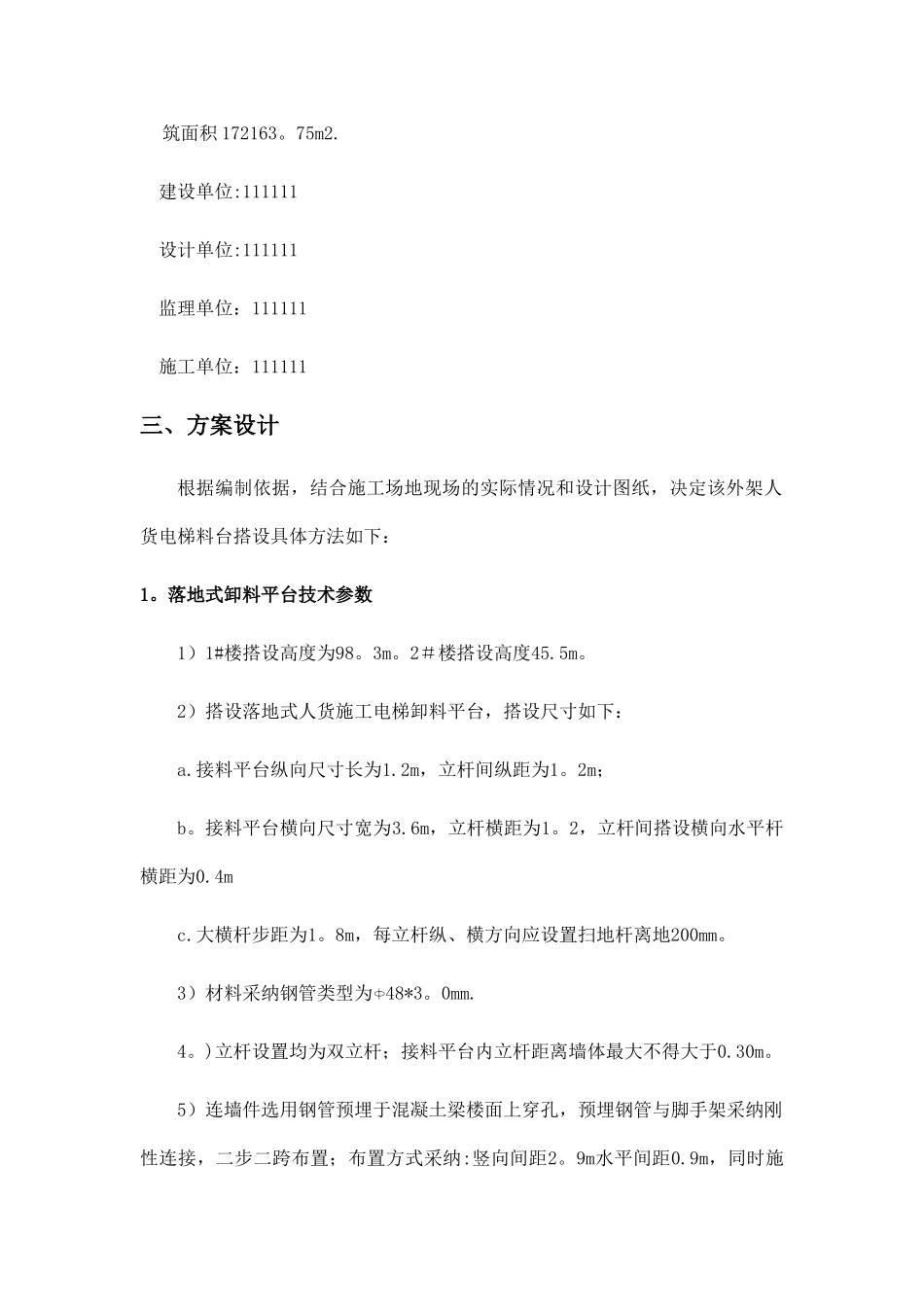

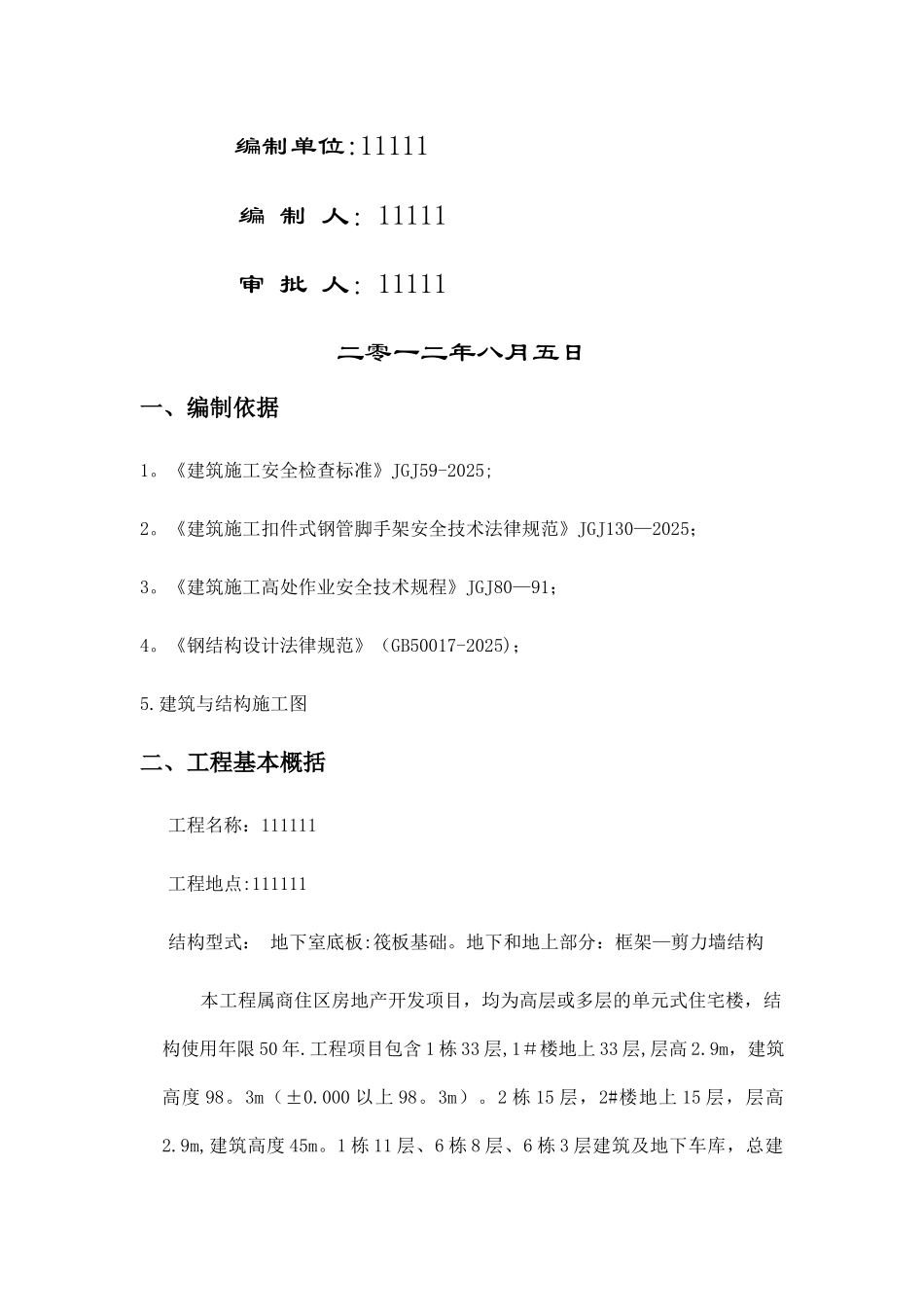

人货电梯接料平台施工方案编制单位:11111 编 制 人：11111审 批 人：11111二零一二年八月五日一、编制依据1。《建筑施工安全检查标准》JGJ59-2025;2。《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2025；3。《建筑施工高处作业安全技术规程》JGJ80—91；4。《钢结构设计法律规范》（GB50017-2025)；5.建筑与结构施工图二、工程基本概括 工程名称：111111 工程地点:111111 结构型式： 地下室底板:筏板基础。地下和地上部分：框架—剪力墙结构 本工程属商住区房地产开发项目，均为高层或多层的单元式住宅楼，结构使用年限 50 年.工程项目包含 1 栋 33 层,1＃楼地上 33 层,层高 2.9m，建筑高度 98。3m（±0.000 以上 98。3m）。2 栋 15 层，2#楼地上 15 层，层高2.9m,建筑高度 45m。1 栋 11 层、6 栋 8 层、6 栋 3 层建筑及地下车库，总建筑面积 172163。75m2.建设单位:111111设计单位:111111监理单位：111111施工单位：111111三、方案设计根据编制依据，结合施工场地现场的实际情况和设计图纸，决定该外架人货电梯料台搭设具体方法如下：1。落地式卸料平台技术参数1）1#楼搭设高度为98。3m。2＃楼搭设高度45.5m。2）搭设落地式人货施工电梯卸料平台，搭设尺寸如下：a.接料平台纵向尺寸长为1.2m，立杆间纵距为1。2m；b。接料平台横向尺寸宽为3.6m，立杆横距为1。2，立杆间搭设横向水平杆横距为0.4mc.大横杆步距为1。8m，每立杆纵、横方向应设置扫地杆离地200mm。3）材料采纳钢管类型为 48*3。0mm.4。)立杆设置均为双立杆；接料平台内立杆距离墙体最大不得大于0.30m。5）连墙件选用钢管预埋于混凝土梁楼面上穿孔，预埋钢管与脚手架采纳刚性连接，二步二跨布置；布置方式采纳:竖向间距2。9m水平间距0.9m，同时施工2层,脚手板共铺设方式为：一步一设。6）立杆底部采纳50mm厚的木板或12槽钢通长铺设,接料平台的尺寸为长1.2m，宽为3.6m,两边扶手的高度为1。5m,护身栏杆0.5m一道，用木板封死。7）接料平台板每层高于楼面200mm，料台铺板应里低外高，坡度约为5°四、杆件搭设要求1。立杆1。1 立杆接头除在顶层可采纳搭接外，其余均采纳对接扣件连接.1。2 立杆上的对接扣件应交错布置，两个相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不小于 500mm，接头中心距主节点的距离不应大于步距的 1/3.2。纵向水平杆1.1 纵向水平杆设于横向水平杆之下，在立杆的内侧，并用直角扣件与立...
