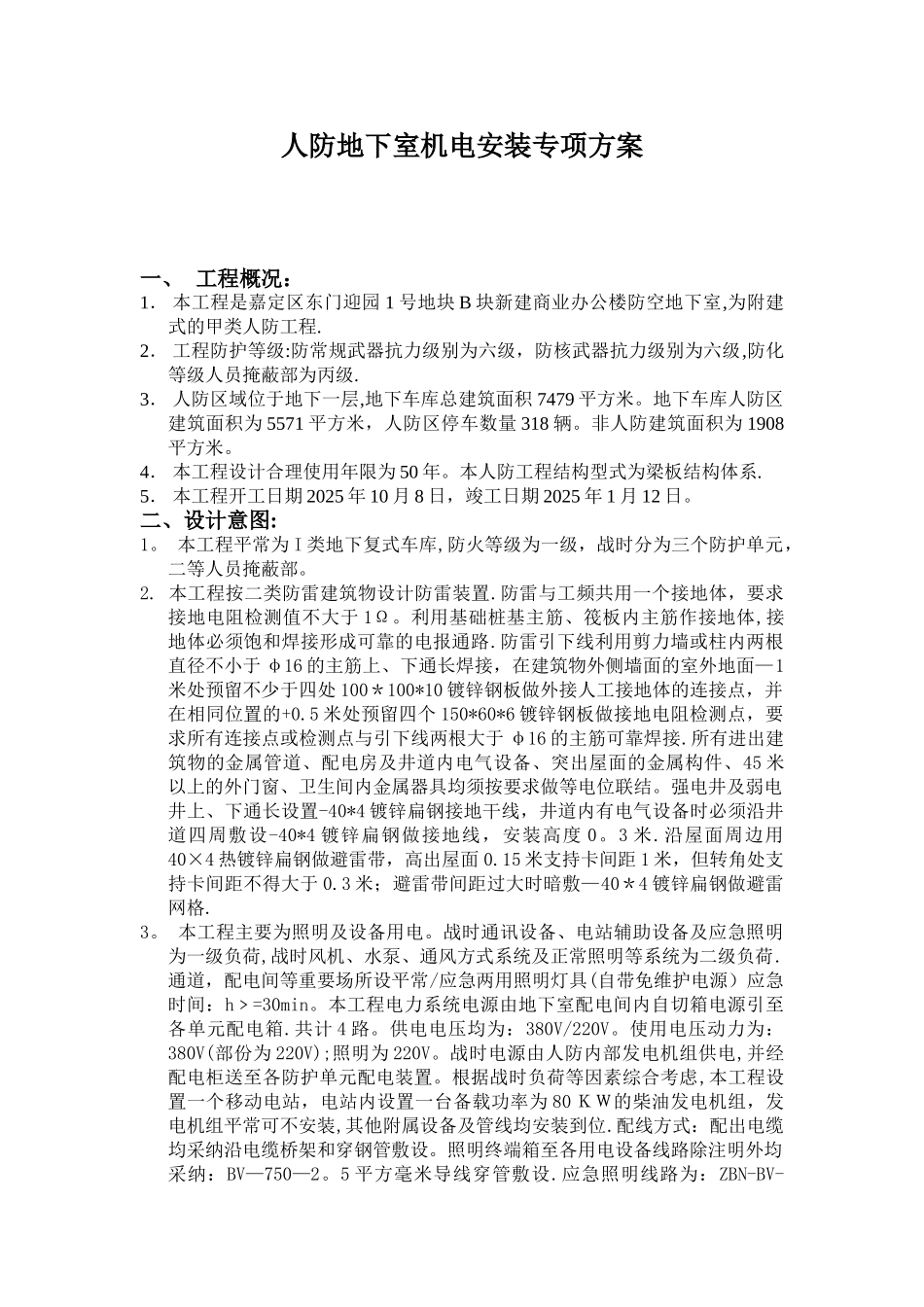

人防地下室机电安装专项方案一、 工程概况：1． 本工程是嘉定区东门迎园 1 号地块 B 块新建商业办公楼防空地下室,为附建式的甲类人防工程.2． 工程防护等级:防常规武器抗力级别为六级，防核武器抗力级别为六级,防化等级人员掩蔽部为丙级.3． 人防区域位于地下一层,地下车库总建筑面积 7479 平方米。地下车库人防区建筑面积为 5571 平方米，人防区停车数量 318 辆。非人防建筑面积为 1908平方米。4． 本工程设计合理使用年限为 50 年。本人防工程结构型式为梁板结构体系.5． 本工程开工日期 2025 年 10 月 8 日，竣工日期 2025 年 1 月 12 日。二、设计意图:1。 本工程平常为 I 类地下复式车库,防火等级为一级，战时分为三个防护单元，二等人员掩蔽部。2. 本工程按二类防雷建筑物设计防雷装置.防雷与工频共用一个接地体，要求接地电阻检测值不大于 1Ω。利用基础桩基主筋、筏板内主筋作接地体,接地体必须饱和焊接形成可靠的电报通路.防雷引下线利用剪力墙或柱内两根直径不小于 φ16 的主筋上、下通长焊接，在建筑物外侧墙面的室外地面—1米处预留不少于四处 100＊100*10 镀锌钢板做外接人工接地体的连接点，并在相同位置的+0.5 米处预留四个 150*60*6 镀锌钢板做接地电阻检测点，要求所有连接点或检测点与引下线两根大于 φ16 的主筋可靠焊接.所有进出建筑物的金属管道、配电房及井道内电气设备、突出屋面的金属构件、45 米以上的外门窗、卫生间内金属器具均须按要求做等电位联结。强电井及弱电井上、下通长设置-40*4 镀锌扁钢接地干线，井道内有电气设备时必须沿井道四周敷设-40*4 镀锌扁钢做接地线，安装高度 0。3 米.沿屋面周边用40×4 热镀锌扁钢做避雷带，高出屋面 0.15 米支持卡间距 1 米，但转角处支持卡间距不得大于 0.3 米；避雷带间距过大时暗敷—40＊4 镀锌扁钢做避雷网格.3。 本工程主要为照明及设备用电。战时通讯设备、电站辅助设备及应急照明为一级负荷,战时风机、水泵、通风方式系统及正常照明等系统为二级负荷.通道，配电间等重要场所设平常/应急两用照明灯具(自带免维护电源）应急时间：h﹥=30min。本工程电力系统电源由地下室配电间内自切箱电源引至各单元配电箱.共计 4 路。供电电压均为：380V/220V。使用电压动力为：380V(部份为 220V);照明为 220V。战时电源由人防内部发电机组供电,并经配电柜送至各防护单元配电装置。根据战时负荷等因素综合考虑,本工程设...
