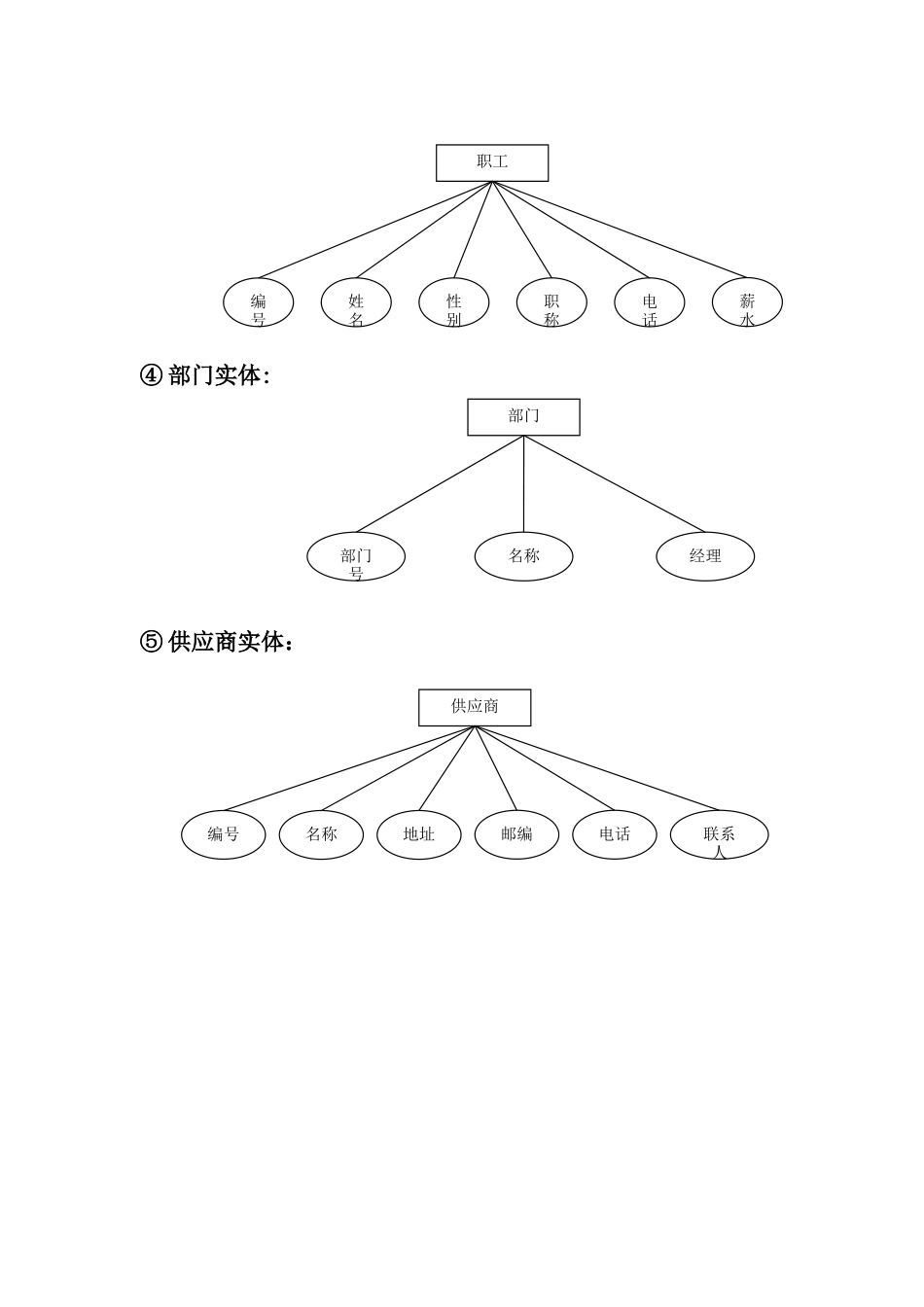

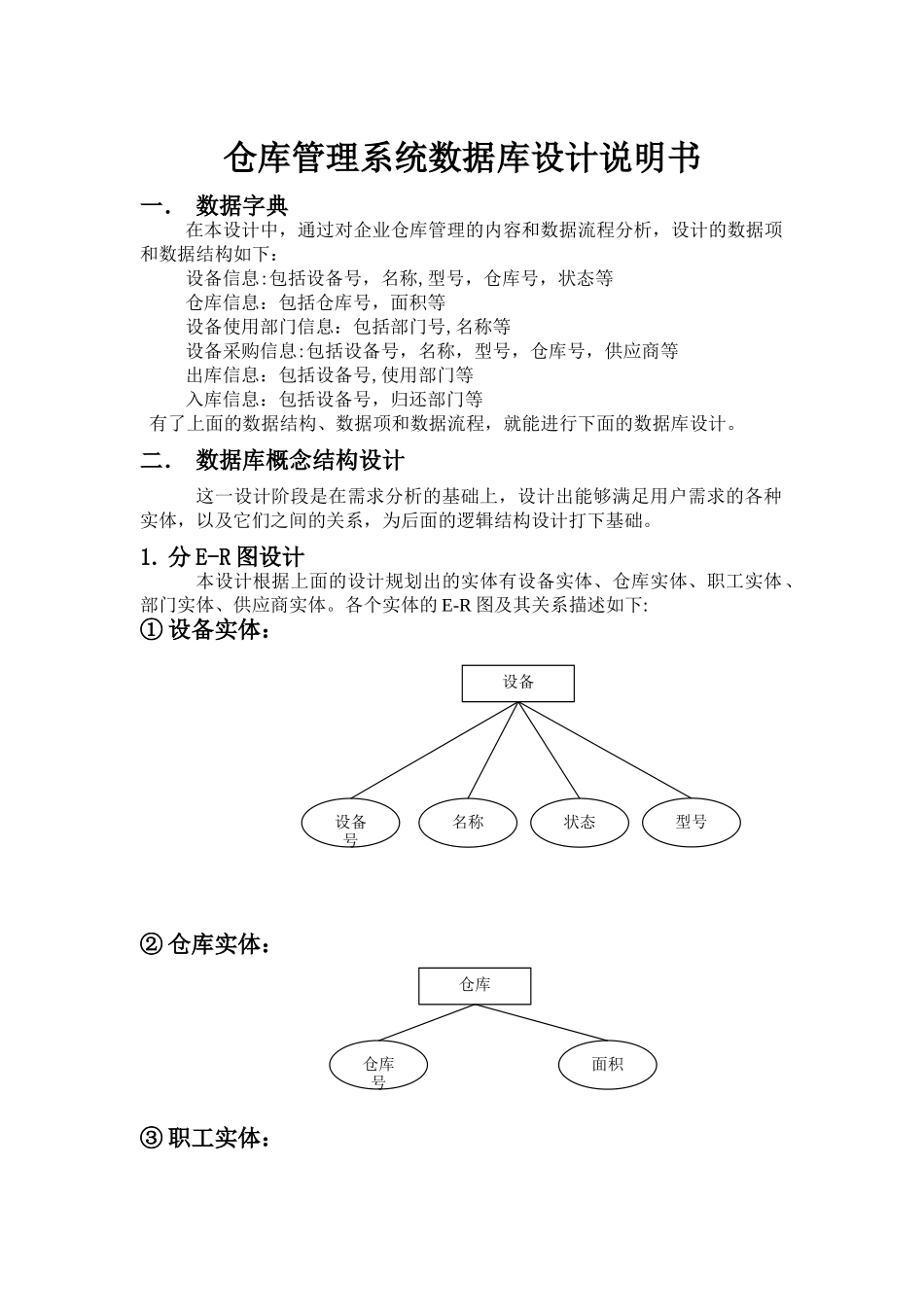

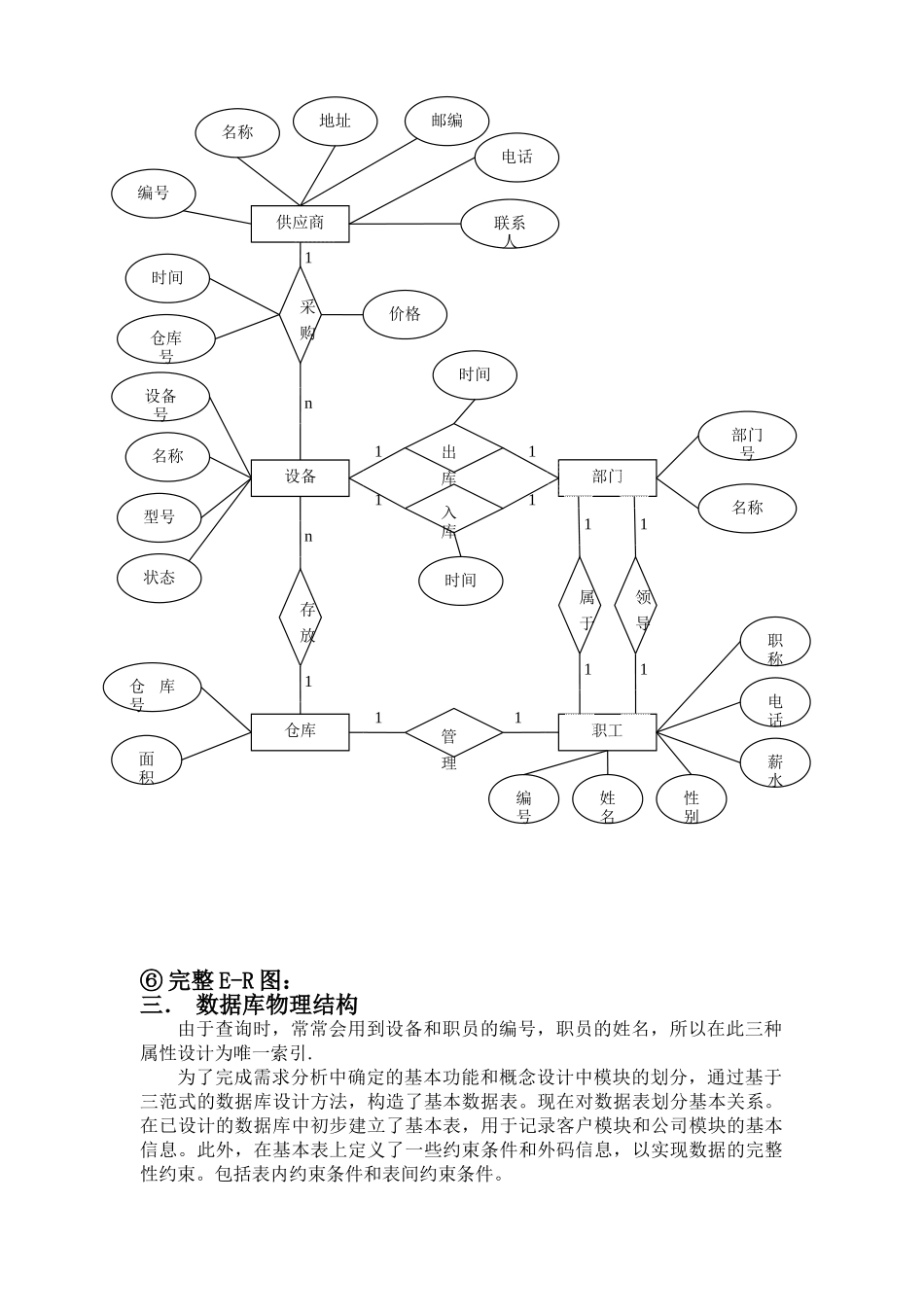

仓库管理系统数据库设计说明书一． 数据字典在本设计中，通过对企业仓库管理的内容和数据流程分析，设计的数据项和数据结构如下：设备信息:包括设备号，名称,型号，仓库号，状态等仓库信息：包括仓库号，面积等设备使用部门信息：包括部门号,名称等设备采购信息:包括设备号，名称，型号，仓库号，供应商等出库信息：包括设备号,使用部门等入库信息：包括设备号，归还部门等有了上面的数据结构、数据项和数据流程，就能进行下面的数据库设计。二． 数据库概念结构设计这一设计阶段是在需求分析的基础上，设计出能够满足用户需求的各种实体，以及它们之间的关系，为后面的逻辑结构设计打下基础。1. 分 E-R 图设计本设计根据上面的设计规划出的实体有设备实体、仓库实体、职工实体、部门实体、供应商实体。各个实体的 E-R 图及其关系描述如下:① 设备实体：② 仓库实体：③ 职工实体：设备设备号名称型号状态仓库仓库号面积④ 部门实体:⑤ 供应商实体：职工编号姓名性别职称电话薪水部门部门号名称经理供应商编号名称地址邮编电话联系人⑥ 完整 E-R 图：三． 数据库物理结构由于查询时，常常会用到设备和职员的编号，职员的姓名，所以在此三种属性设计为唯一索引.为了完成需求分析中确定的基本功能和概念设计中模块的划分，通过基于三范式的数据库设计方法，构造了基本数据表。现在对数据表划分基本关系。在已设计的数据库中初步建立了基本表，用于记录客户模块和公司模块的基本信息。此外，在基本表上定义了一些约束条件和外码信息，以实现数据的完整性约束。包括表内约束条件和表间约束条件。供应商设备仓库职工管理入库存放出库采购属于领导编号名称地址邮编电话联系人价格时间仓库号设备号名称型号仓库号面积编号姓名性别职称电话薪水部门部门号名称1111111nn1时间时间1111状态
