仪表冬季施工方案

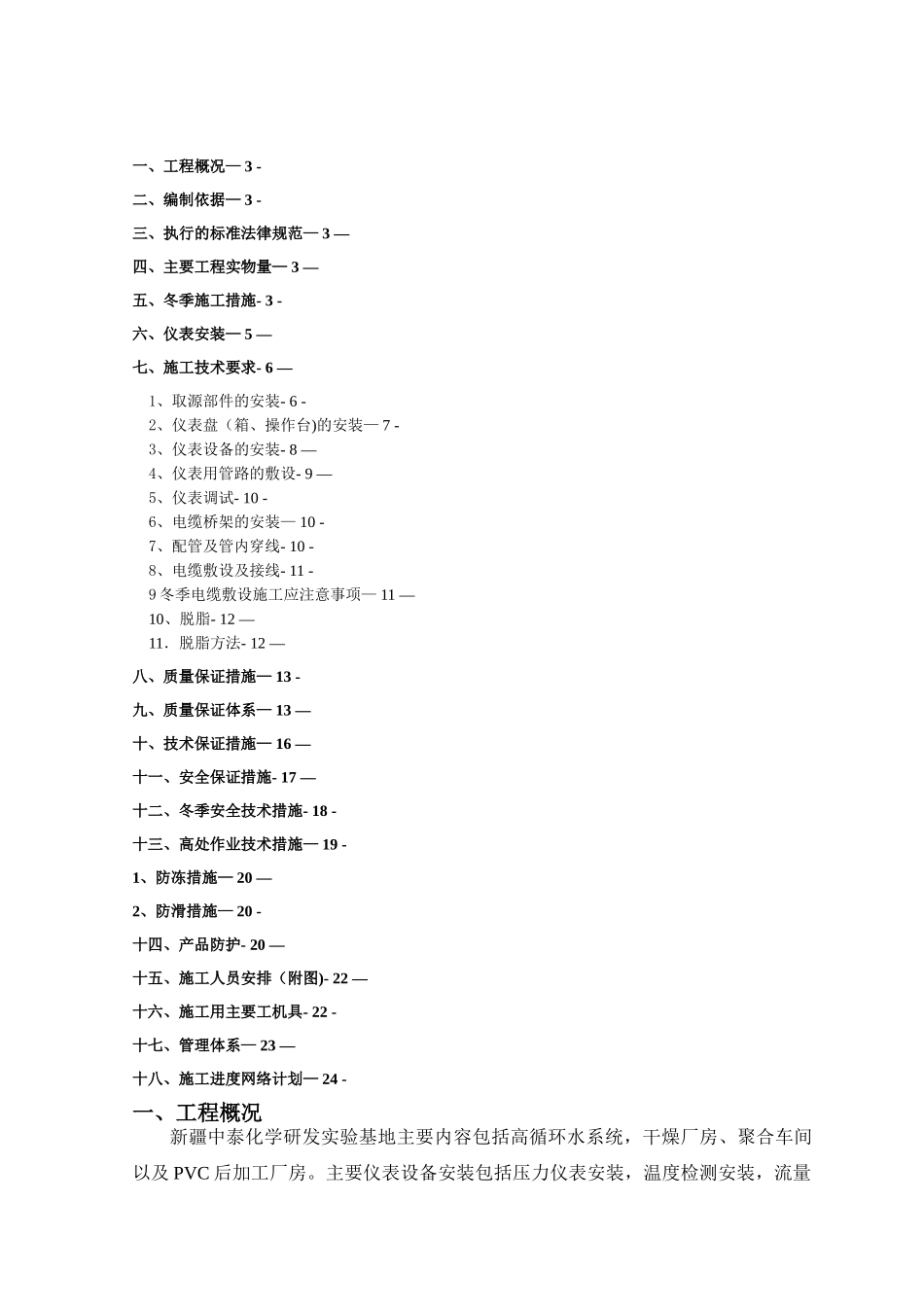

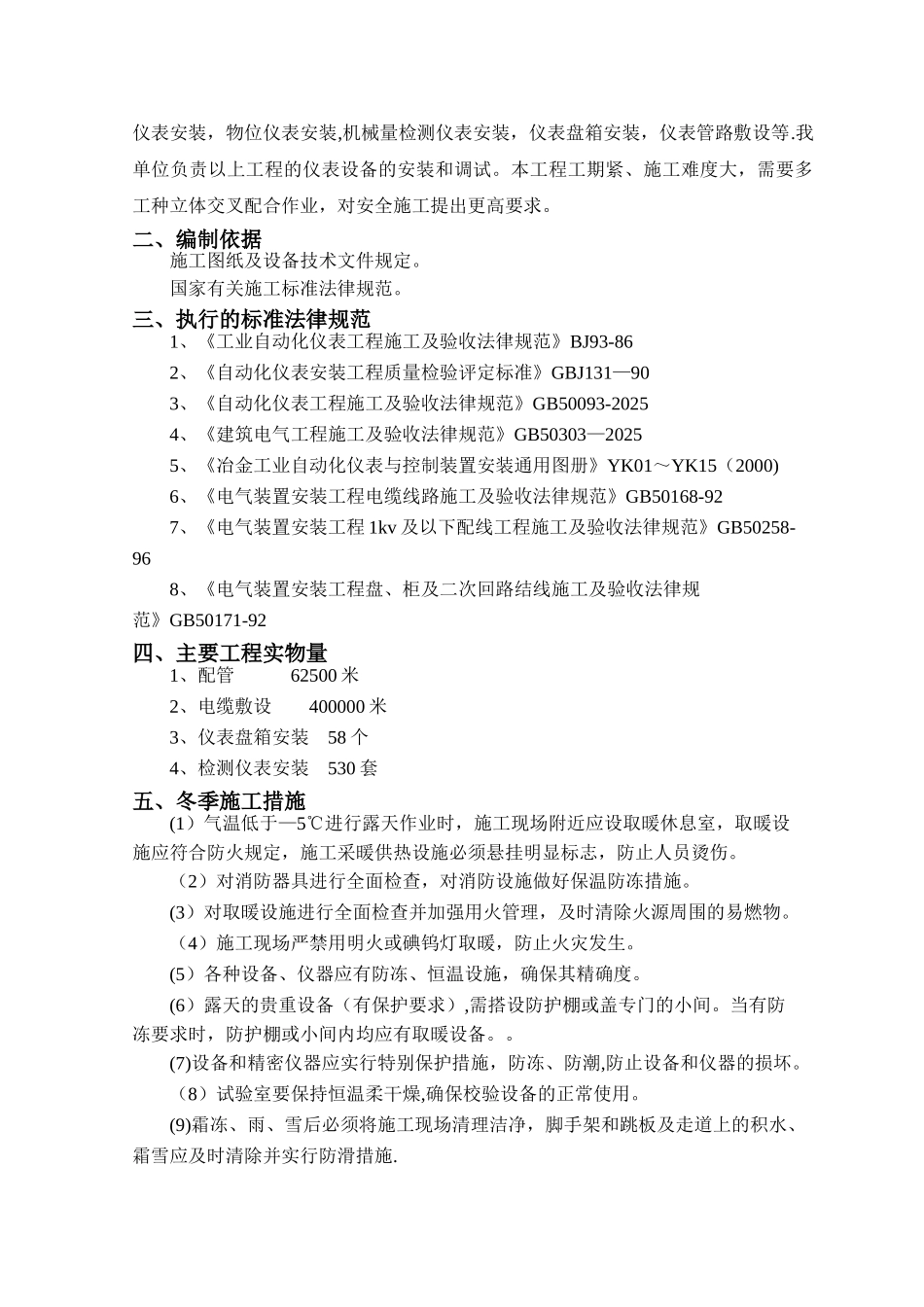

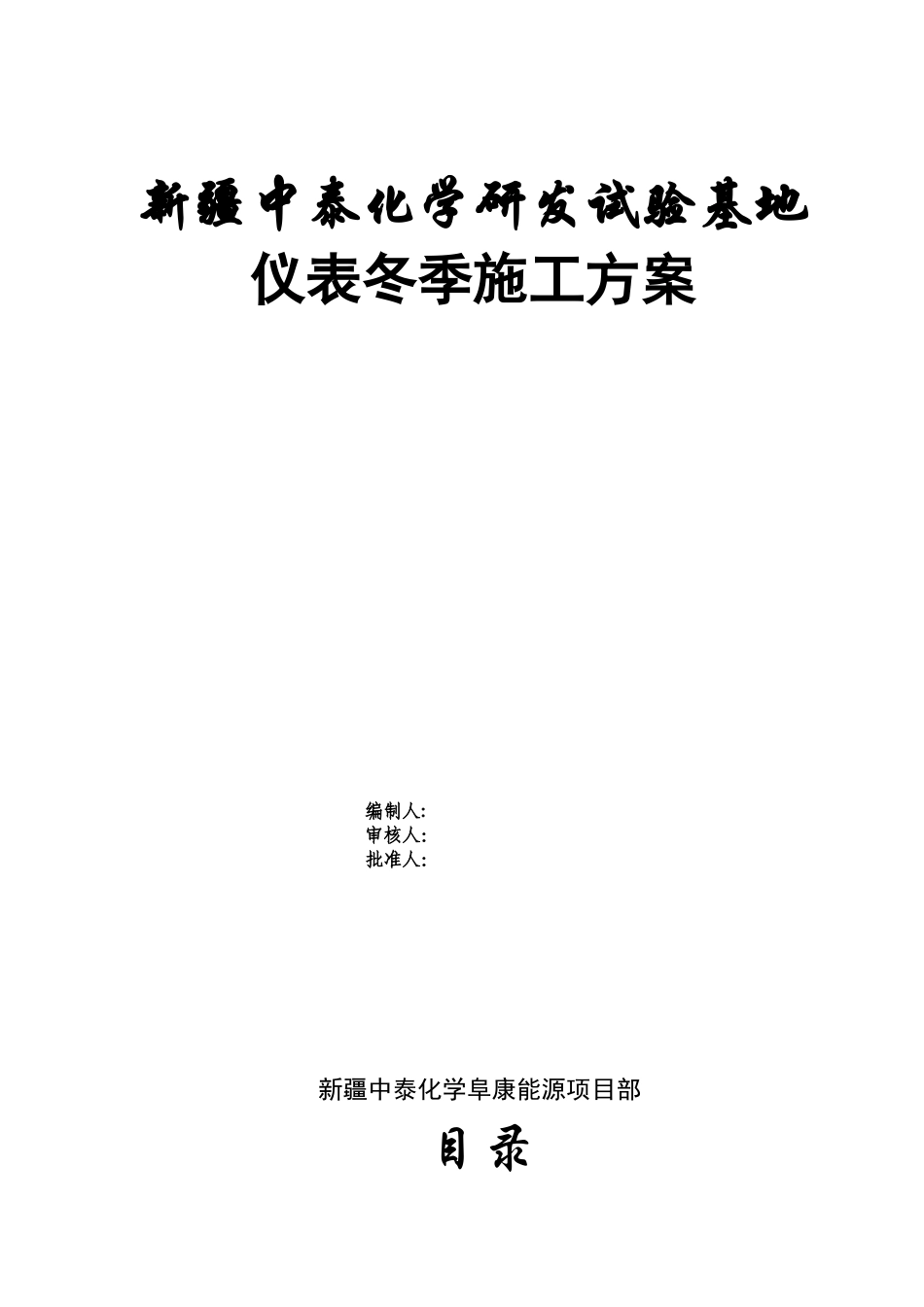

新疆中泰化学研发试验基地仪表冬季施工方案编制人:审核人：批准人：新疆中泰化学阜康能源项目部目录一、工程概况— 3 -二、编制依据— 3 -三、执行的标准法律规范— 3 —四、主要工程实物量— 3 —五、冬季施工措施- 3 -六、仪表安装— 5 —七、施工技术要求- 6 —1、取源部件的安装- 6 -2、仪表盘（箱、操作台)的安装— 7 -3、仪表设备的安装- 8 —4、仪表用管路的敷设- 9 —5、仪表调试- 10 -6、电缆桥架的安装— 10 -7、配管及管内穿线- 10 -8、电缆敷设及接线- 11 -9 冬季电缆敷设施工应注意事项— 11 —10、脱脂- 12 —11．脱脂方法- 12 —八、质量保证措施— 13 -九、质量保证体系— 13 —十、技术保证措施— 16 —十一、安全保证措施- 17 —十二、冬季安全技术措施- 18 -十三、高处作业技术措施— 19 -1、防冻措施— 20 —2、防滑措施— 20 -十四、产品防护- 20 —十五、施工人员安排（附图)- 22 —十六、施工用主要工机具- 22 -十七、管理体系— 23 —十八、施工进度网络计划— 24 -一、工程概况新疆中泰化学研发实验基地主要内容包括高循环水系统，干燥厂房、聚合车间以及 PVC 后加工厂房。主要仪表设备安装包括压力仪表安装，温度检测安装，流量仪表安装，物位仪表安装,机械量检测仪表安装，仪表盘箱安装，仪表管路敷设等.我单位负责以上工程的仪表设备的安装和调试。本工程工期紧、施工难度大，需要多工种立体交叉配合作业，对安全施工提出更高要求。二、编制依据施工图纸及设备技术文件规定。国家有关施工标准法律规范。三、执行的标准法律规范1、《工业自动化仪表工程施工及验收法律规范》BJ93-862、《自动化仪表安装工程质量检验评定标准》GBJ131—903、《自动化仪表工程施工及验收法律规范》GB50093-20254、《建筑电气工程施工及验收法律规范》GB50303—20255、《冶金工业自动化仪表与控制装置安装通用图册》YK01～YK15（2000)6、《电气装置安装工程电缆线路施工及验收法律规范》GB50168-927、《电气装置安装工程 1kv 及以下配线工程施工及验收法律规范》GB50258-96 8、《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171-92 四、主要工程实物量1、配管 62500 米2、电缆敷设 400000 米3、仪表盘箱安装 58 个4、检测仪表安装 530 套五、冬季施工措施(1）气温低于—5℃进行露天作业时，施工现场附近应设取暖休息室，取暖设施应符合防...
