仪表安装施工方案

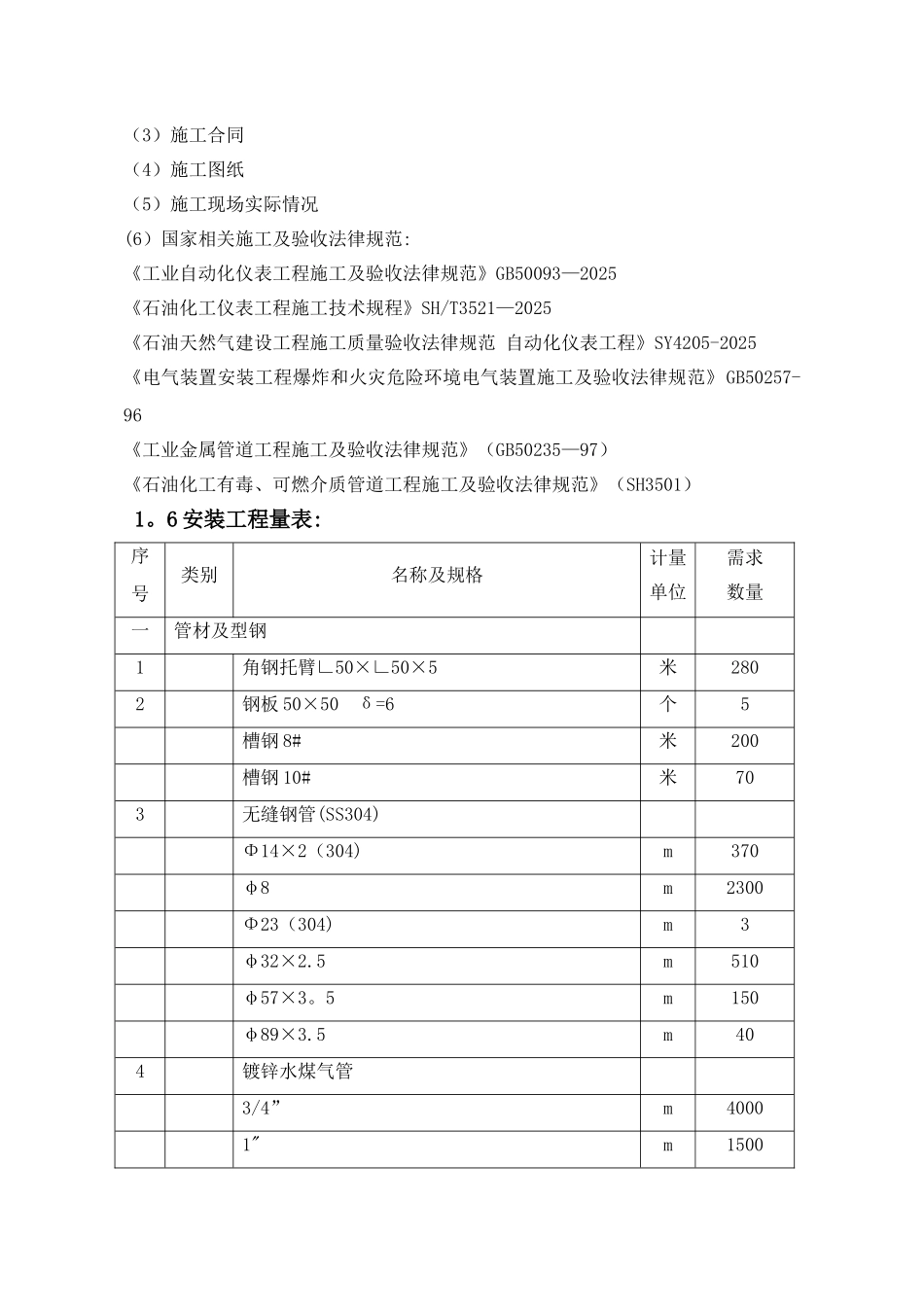

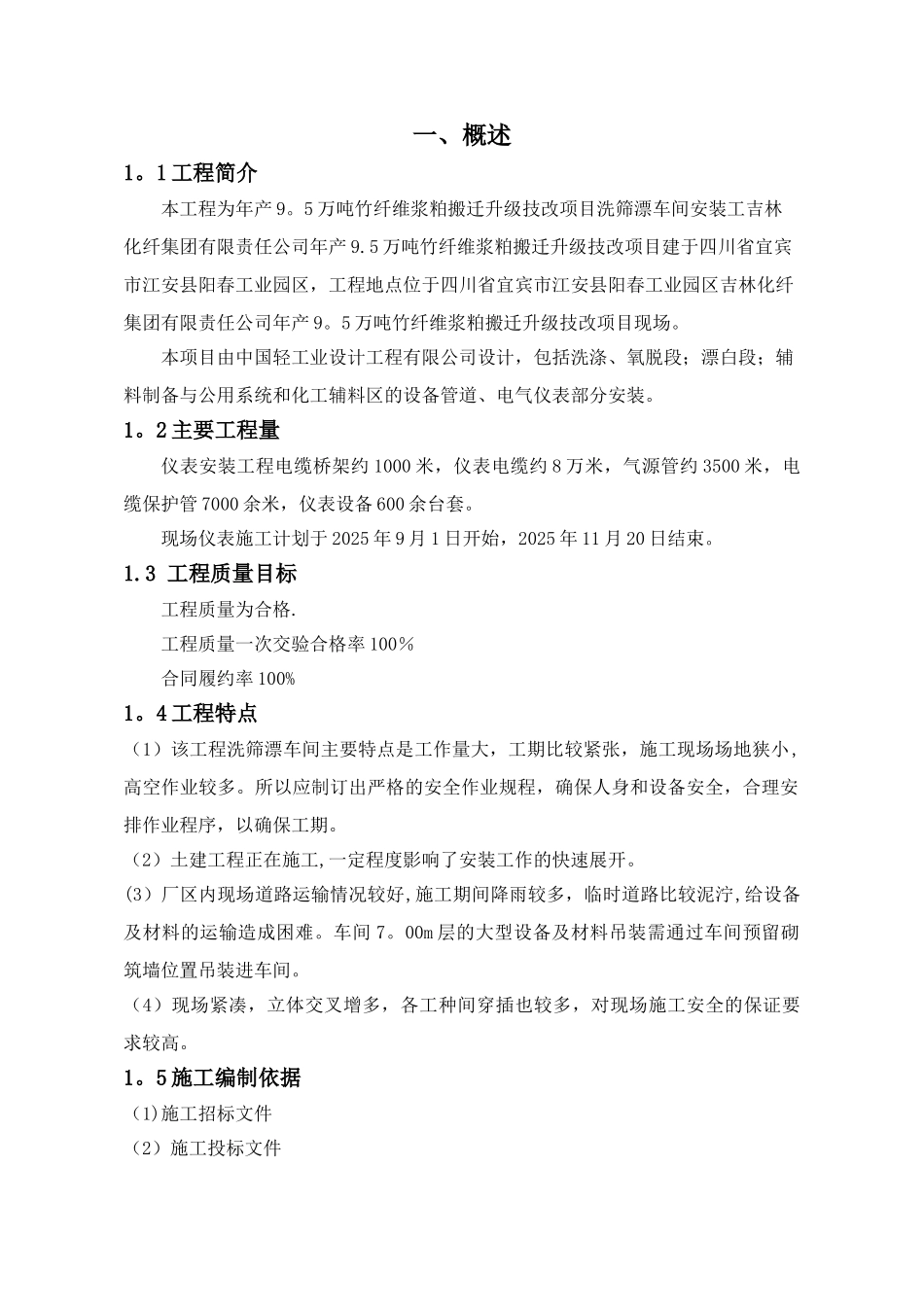

一、概述1。1 工程简介 本工程为年产 9。5 万吨竹纤维浆粕搬迁升级技改项目洗筛漂车间安装工吉林化纤集团有限责任公司年产 9.5 万吨竹纤维浆粕搬迁升级技改项目建于四川省宜宾市江安县阳春工业园区，工程地点位于四川省宜宾市江安县阳春工业园区吉林化纤集团有限责任公司年产 9。5 万吨竹纤维浆粕搬迁升级技改项目现场。 本项目由中国轻工业设计工程有限公司设计，包括洗涤、氧脱段；漂白段；辅料制备与公用系统和化工辅料区的设备管道、电气仪表部分安装。1。2 主要工程量仪表安装工程电缆桥架约 1000 米，仪表电缆约 8 万米，气源管约 3500 米，电缆保护管 7000 余米，仪表设备 600 余台套。现场仪表施工计划于 2025 年 9 月 1 日开始，2025 年 11 月 20 日结束。1.3 工程质量目标 工程质量为合格. 工程质量一次交验合格率 100％合同履约率 100%1。4 工程特点（1）该工程洗筛漂车间主要特点是工作量大，工期比较紧张，施工现场场地狭小,高空作业较多。所以应制订出严格的安全作业规程，确保人身和设备安全，合理安排作业程序，以确保工期。（2）土建工程正在施工,一定程度影响了安装工作的快速展开。(3）厂区内现场道路运输情况较好,施工期间降雨较多，临时道路比较泥泞,给设备及材料的运输造成困难。车间 7。00m 层的大型设备及材料吊装需通过车间预留砌筑墙位置吊装进车间。（4）现场紧凑，立体交叉增多，各工种间穿插也较多，对现场施工安全的保证要求较高。1。5 施工编制依据（1)施工招标文件（2）施工投标文件（3）施工合同（4）施工图纸（5）施工现场实际情况(6）国家相关施工及验收法律规范:《工业自动化仪表工程施工及验收法律规范》GB50093—2025《石油化工仪表工程施工技术规程》SH/T3521—2025《石油天然气建设工程施工质量验收法律规范 自动化仪表工程》SY4205-2025《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范》GB50257-96《工业金属管道工程施工及验收法律规范》（GB50235—97）《石油化工有毒、可燃介质管道工程施工及验收法律规范》（SH3501） 1。6 安装工程量表:序号类别名称及规格计量单位需求数量一管材及型钢 1角钢托臂∟50×∟50×5米 2802钢板 50×50 δ=6个5槽钢 8#米200槽钢 10#米703无缝钢管(SS304)Φ14×2（304)m370φ8m2300Φ23（304)m3φ32×2.5m510φ57×3。5m150φ89×3.5m404镀锌水煤气管3/4”m40001"m15001¼”m12005金属软管 DN20m340...
