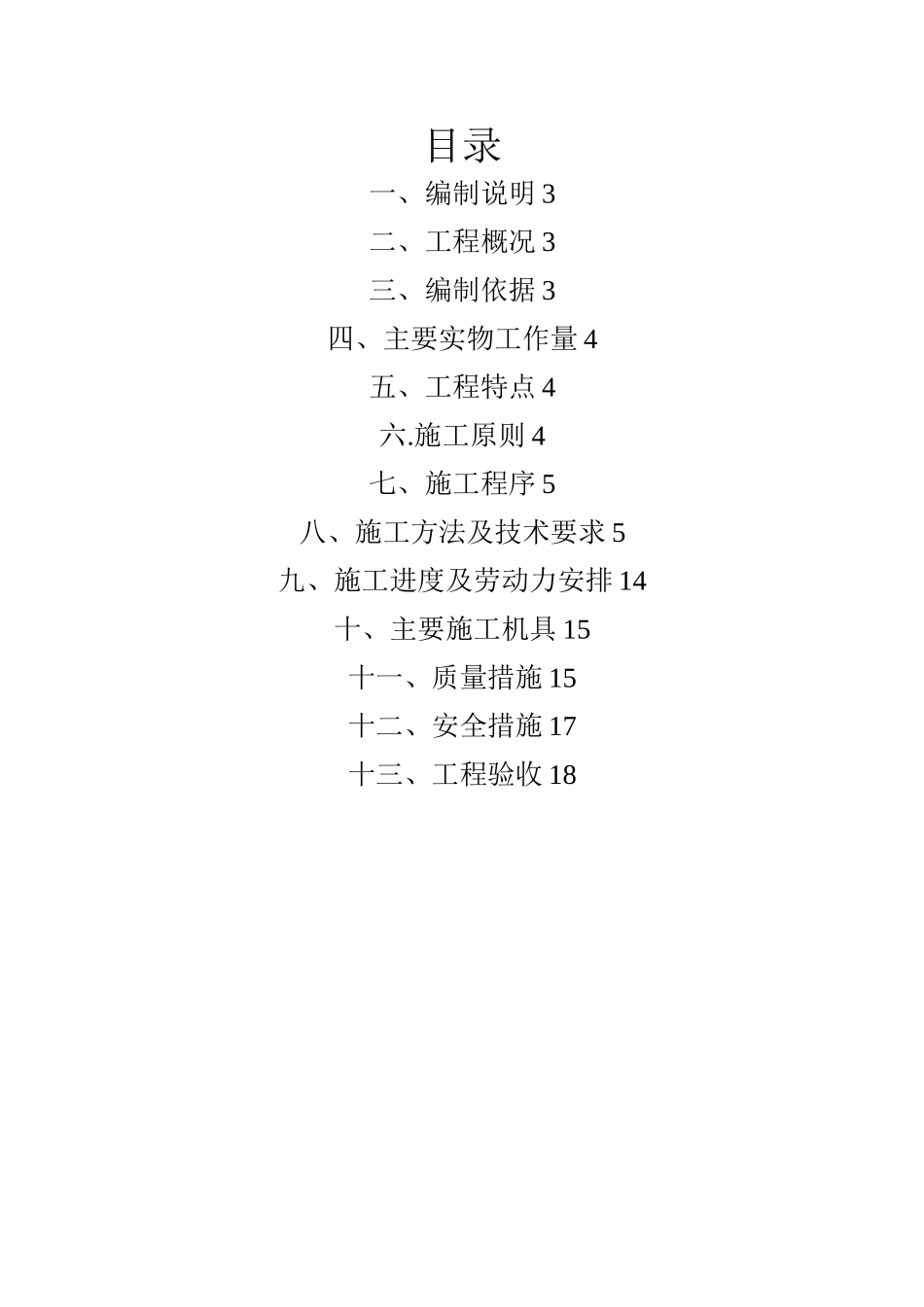

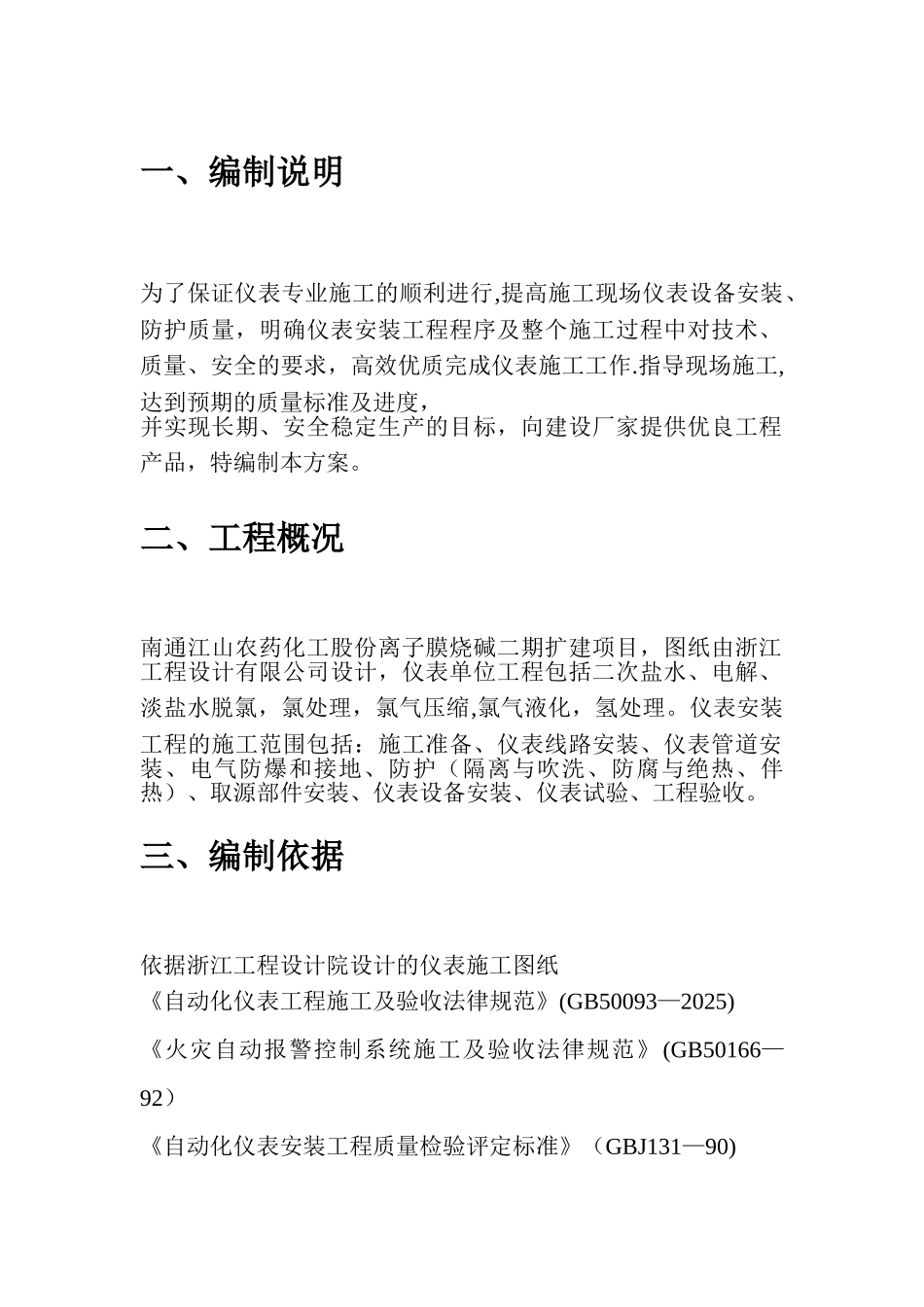

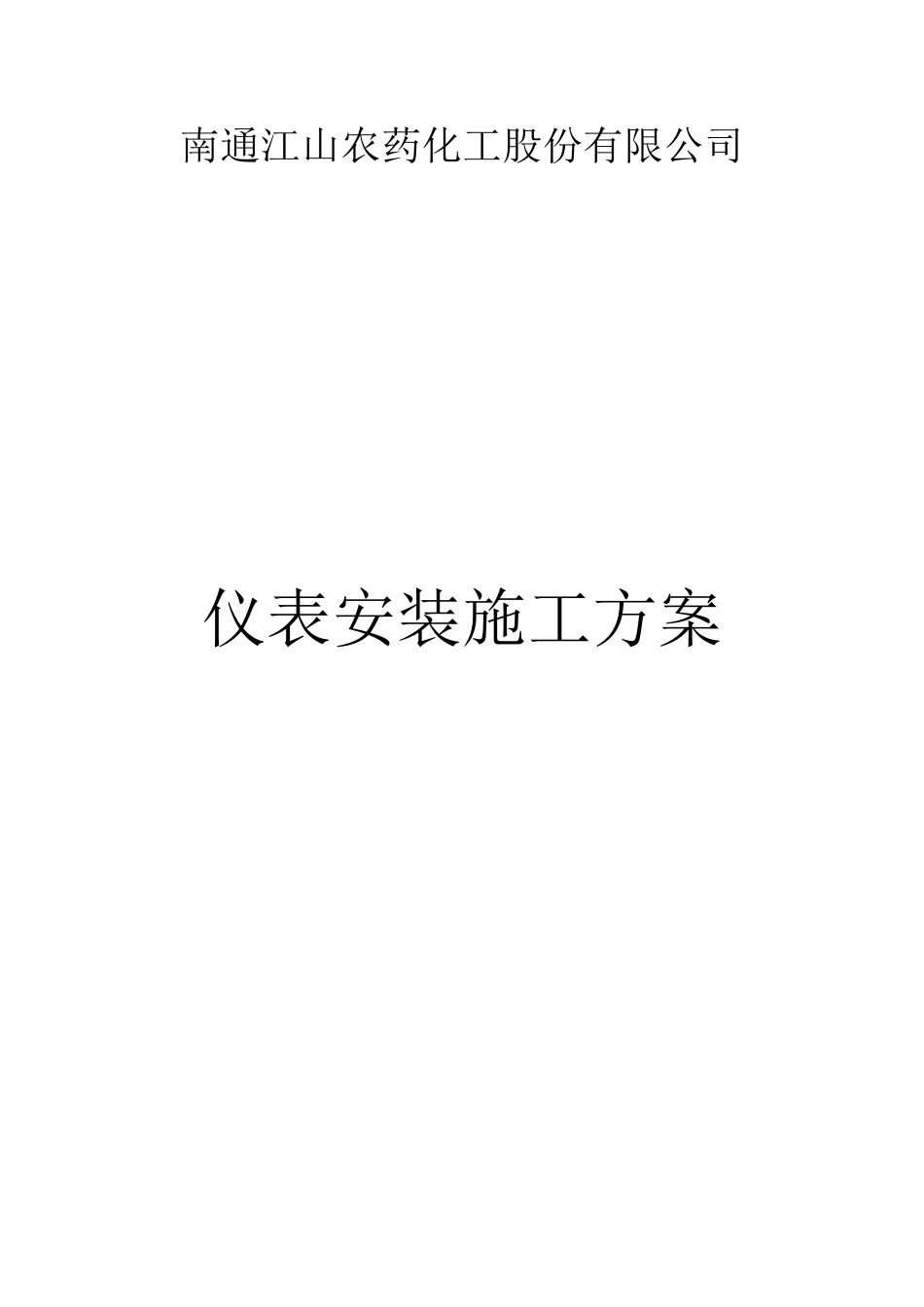

南通江山农药化工股份有限公司仪表安装施工方案目录一、编制说明 3二、工程概况 3三、编制依据 3四、主要实物工作量 4五、工程特点 4六.施工原则 4七、施工程序 5八、施工方法及技术要求 5九、施工进度及劳动力安排 14十、主要施工机具 15十一、质量措施 15十二、安全措施 17十三、工程验收 18一、编制说明为了保证仪表专业施工的顺利进行,提高施工现场仪表设备安装、防护质量，明确仪表安装工程程序及整个施工过程中对技术、质量、安全的要求，高效优质完成仪表施工工作.指导现场施工,达到预期的质量标准及进度，并实现长期、安全稳定生产的目标，向建设厂家提供优良工程产品，特编制本方案。 二、工程概况南通江山农药化工股份离子膜烧碱二期扩建项目，图纸由浙江工程设计有限公司设计，仪表单位工程包括二次盐水、电解、淡盐水脱氯，氯处理，氯气压缩,氯气液化，氢处理。仪表安装工程的施工范围包括：施工准备、仪表线路安装、仪表管道安装、电气防爆和接地、防护（隔离与吹洗、防腐与绝热、伴热）、取源部件安装、仪表设备安装、仪表试验、工程验收。三、编制依据依据浙江工程设计院设计的仪表施工图纸《自动化仪表工程施工及验收法律规范》(GB50093—2025) 《火灾自动报警控制系统施工及验收法律规范》(GB50166—92） 《自动化仪表安装工程质量检验评定标准》（GBJ131—90) 四、主要实物工作量工程项目单位数量现场仪表设备台548电缆桥架安装米1334电缆保护管/气源管安装米7393电缆敷设米228870五、工程特点1、很多工号为爆炸危险区域,所有仪表防护等级不低于 IP55,施工要求高。3、桥架安装、电缆保护管、气源管安装时,注意与管道配合，避开交叉打架。5、仪表安装工作大部分都在后期进行，总工作时间短，给施工增加难度.六.施工原则1、严格根据图纸及法律规范施工，保质量、保工期。2、坚持“三不施工"原则:图纸不清楚不施工；材料、设备质量不符合要求不施工；不安全因素不排除不施工。施工应遵循先地下、后地上的原则,与土建专业密切配合,隐蔽工程施工要与土建同步.4、施工中当设计图纸与现场实际情况发生矛盾时，要通过正常程序解决后才能施工。七、施工程序八、施工方法及技术要求8.1 施工准备设备材料出库箱柜支撑件制作仪表桥架安装箱柜安装电缆保护管安装单台仪表调试仪表管路敷设电缆敷设及就位仪表就位系统调试联动试车竣工验收1、仪表工程施工根据施工方案进行组织.2、仪表工程施工前，参加建设单位，监理单位组...
