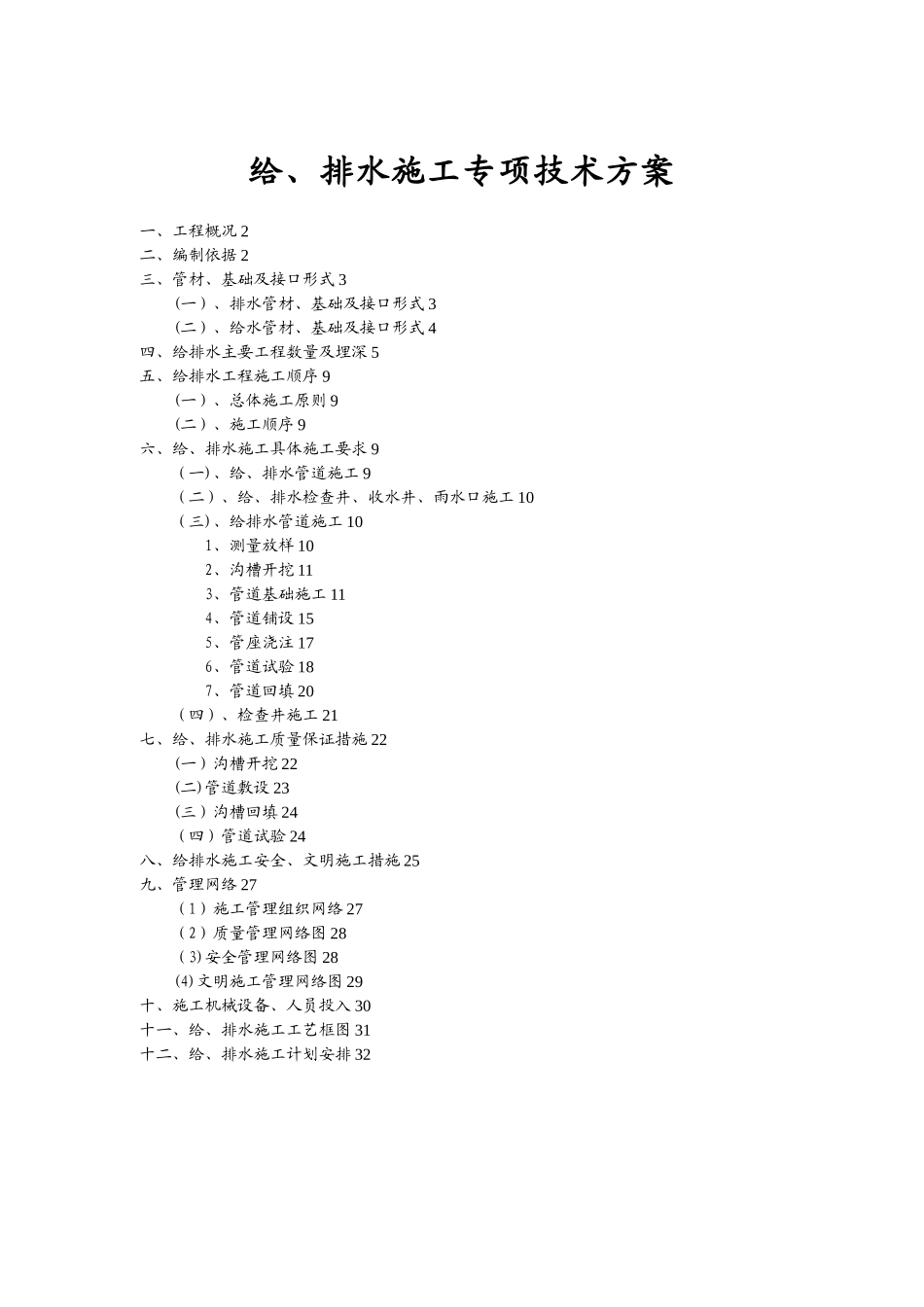

给、排水施工专项技术方案一、工程概况 2二、编制依据 2三、管材、基础及接口形式 3(一）、排水管材、基础及接口形式 3(二）、给水管材、基础及接口形式 4四、给排水主要工程数量及埋深 5五、给排水工程施工顺序 9(一）、总体施工原则 9(二）、施工顺序 9六、给、排水施工具体施工要求 9（一)、给、排水管道施工 9（二）、给、排水检查井、收水井、雨水口施工 10（三)、给排水管道施工 101、测量放样 102、沟槽开挖 113、管道基础施工 114、管道铺设 155、管座浇注 176、管道试验 187、管道回填 20（四）、检查井施工 21七、给、排水施工质量保证措施 22(一）沟槽开挖 22(二)管道敷设 23(三）沟槽回填 24（四）管道试验 24八、给排水施工安全、文明施工措施 25九、管理网络 27（1）施工管理组织网络 27（2）质量管理网络图 28（3)安全管理网络图 28(4)文明施工管理网络图 29十、施工机械设备、人员投入 30十一、给、排水施工工艺框图 31十二、给、排水施工计划安排 32一、工程概况通途路（泰山路—梅墟）工程Ⅱ合同段西起点桩号 K2+080,北至桩号 K7+280 道路全长约 5。2Km。于宁波绕城高速公路东段的丁家山立交至好思房立交并行，宁波绕城高速公路东段全线高架于通途路上，高架桥桥墩设置于通途路机非分隔带内；丁家山立交绕城高速与通途路通过匝道沟通，工程范围以匝道起始端为分界。（一)、排水工程本工程雨、污水主管均布置与南、北辅道位置。主线雨水通过雨水收集井和横向雨水管汇流南北辅道主管排入就近河道。本工程污水管污水流向以丁家山立交为界，丁家山立交西侧污水接入Ⅰ标段污水主管后排往外环路污水管；丁家山立交以北污水排往穿山疏港高速路污水主管。（二）、给水工程本工程给水管道主要布置于北侧辅道、北侧农田及横道路 6 道给水管道。（K2+080～K7+280）DN1200 球墨管约 4270 米、DN1200钢管约 1010 米、DN500 球墨管约 430 米。二、编制依据通途路(泰山路～梅墟)Ⅱ 标段《道路排水工程施工图》通途路（泰山路~梅墟）Ⅱ标段《给水管道工程施工图》《宁波市市政排水工程通用图》《给排水管道工程施工及验收法律规范》(GB50268—2025）《工业金属管道工程施工及验收法律规范》(GB50235—97）《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 》（GB50236—98）《城镇道路工程施工与质量验收法律规范》（GJJ1-2025）以及其他现行相...
