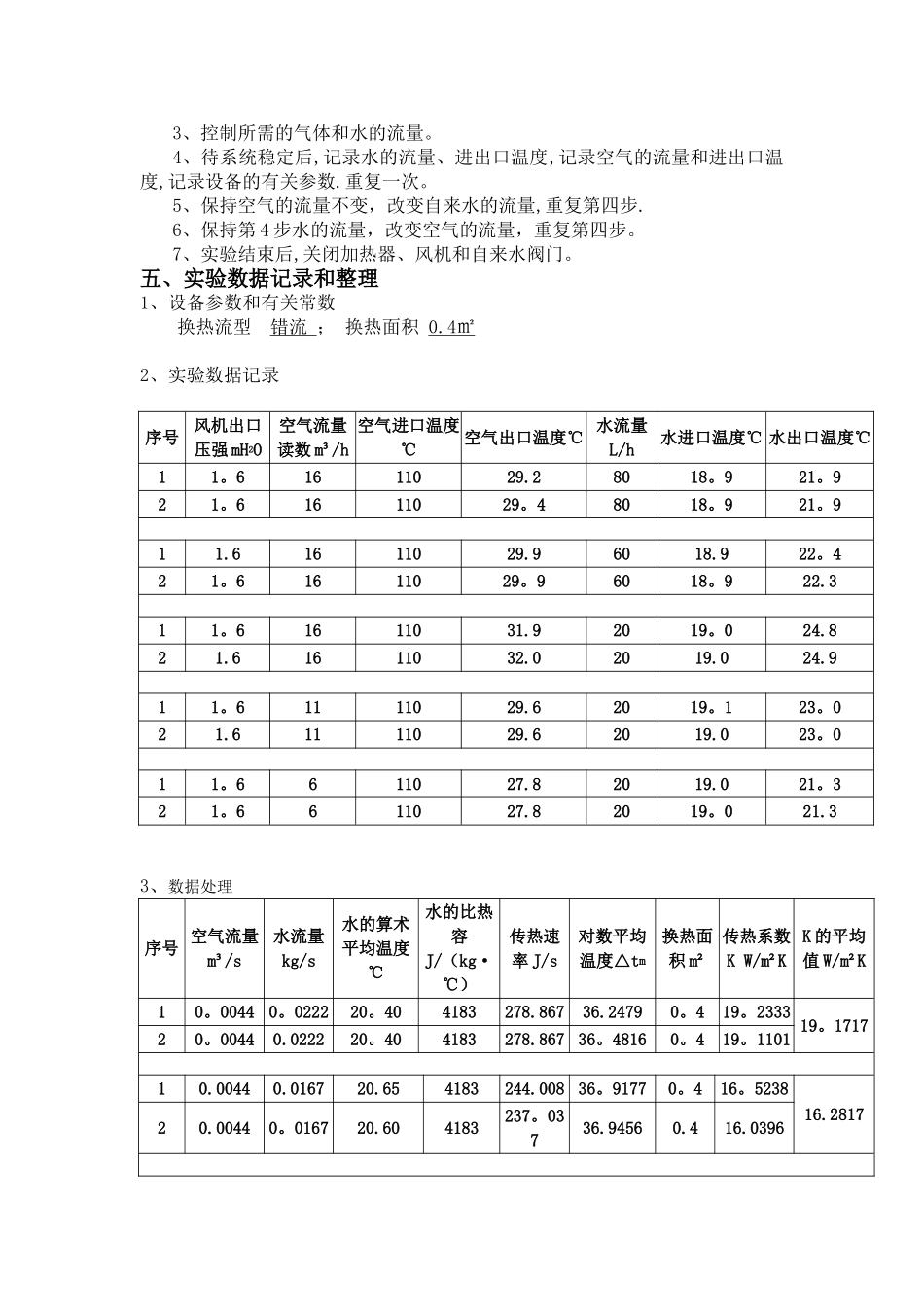

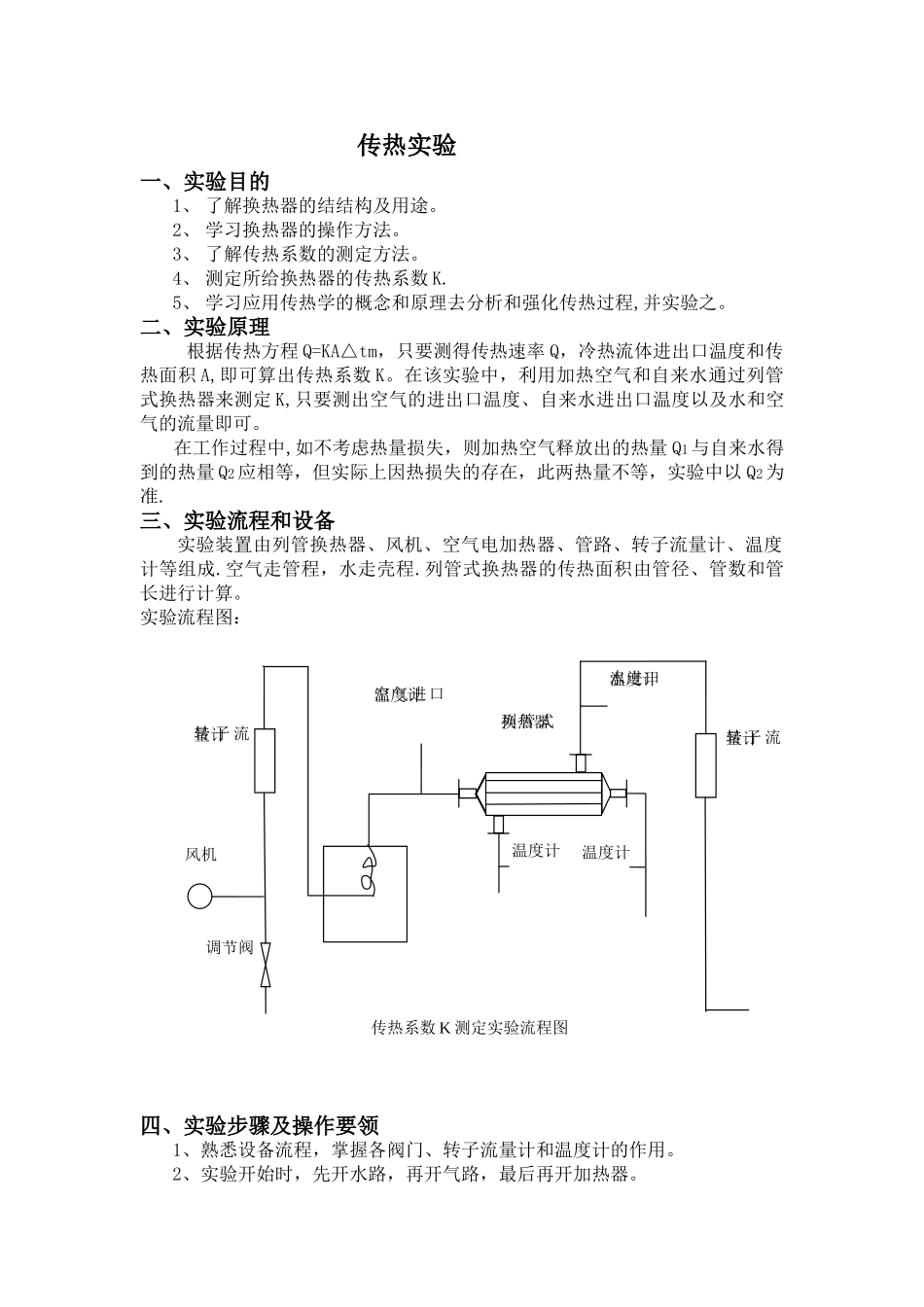

传热实验一、实验目的1、 了解换热器的结结构及用途。2、 学习换热器的操作方法。3、 了解传热系数的测定方法。4、 测定所给换热器的传热系数 K.5、 学习应用传热学的概念和原理去分析和强化传热过程,并实验之。二、实验原理根据传热方程 Q=KA△tm，只要测得传热速率 Q，冷热流体进出口温度和传热面积 A,即可算出传热系数 K。在该实验中，利用加热空气和自来水通过列管式换热器来测定 K,只要测出空气的进出口温度、自来水进出口温度以及水和空气的流量即可。在工作过程中,如不考虑热量损失，则加热空气释放出的热量 Q1与自来水得到的热量 Q2 应相等，但实际上因热损失的存在，此两热量不等，实验中以 Q2 为准.三、实验流程和设备实验装置由列管换热器、风机、空气电加热器、管路、转子流量计、温度计等组成.空气走管程，水走壳程.列管式换热器的传热面积由管径、管数和管长进行计算。实验流程图：四、实验步骤及操作要领1、熟悉设备流程，掌握各阀门、转子流量计和温度计的作用。2、实验开始时，先开水路，再开气路，最后再开加热器。水进口温度计列管式换热器温度计温度计空气电加热器空气进口温度计调节阀风机转 子 流量计转 子 流量计传热系数 K 测定实验流程图3、控制所需的气体和水的流量。4、待系统稳定后,记录水的流量、进出口温度,记录空气的流量和进出口温度,记录设备的有关参数.重复一次。5、保持空气的流量不变，改变自来水的流量,重复第四步.6、保持第 4 步水的流量，改变空气的流量，重复第四步。7、实验结束后,关闭加热器、风机和自来水阀门。五、实验数据记录和整理1、设备参数和有关常数换热流型 错流 ； 换热面积 0.4 ㎡ 2、实验数据记录序号风机出口压强 mH2O空气流量读数 m³/h空气进口温度℃空气出口温度℃ 水流量L/h水进口温度℃ 水出口温度℃11。6 1611029.2 8018。9 21。9 21。6 1611029。4 8018。9 21。9 11.6 1611029.9 6018.9 22。4 21。6 1611029。9 6018。9 22.3 11。6 1611031.9 2019。0 24.8 21.6 1611032.0 2019.0 24.9 11。6 1111029.6 2019。1 23。0 21.6 1111029.6 2019.0 23。0 11。6 611027.8 2019.0 21。3 21。6 611027.8 2019。0 21.3 3、数据处理序号 空气流量m³/s水流量kg/s水的算术平均温度℃水的比热容J/（kg·℃）传热速率 J/s对数平均温度△tm换热面积 m²传热系数K W/m²KK 的平均值 W/m²K10。0044 0。0222 20...
