余热锅炉安装方案86209

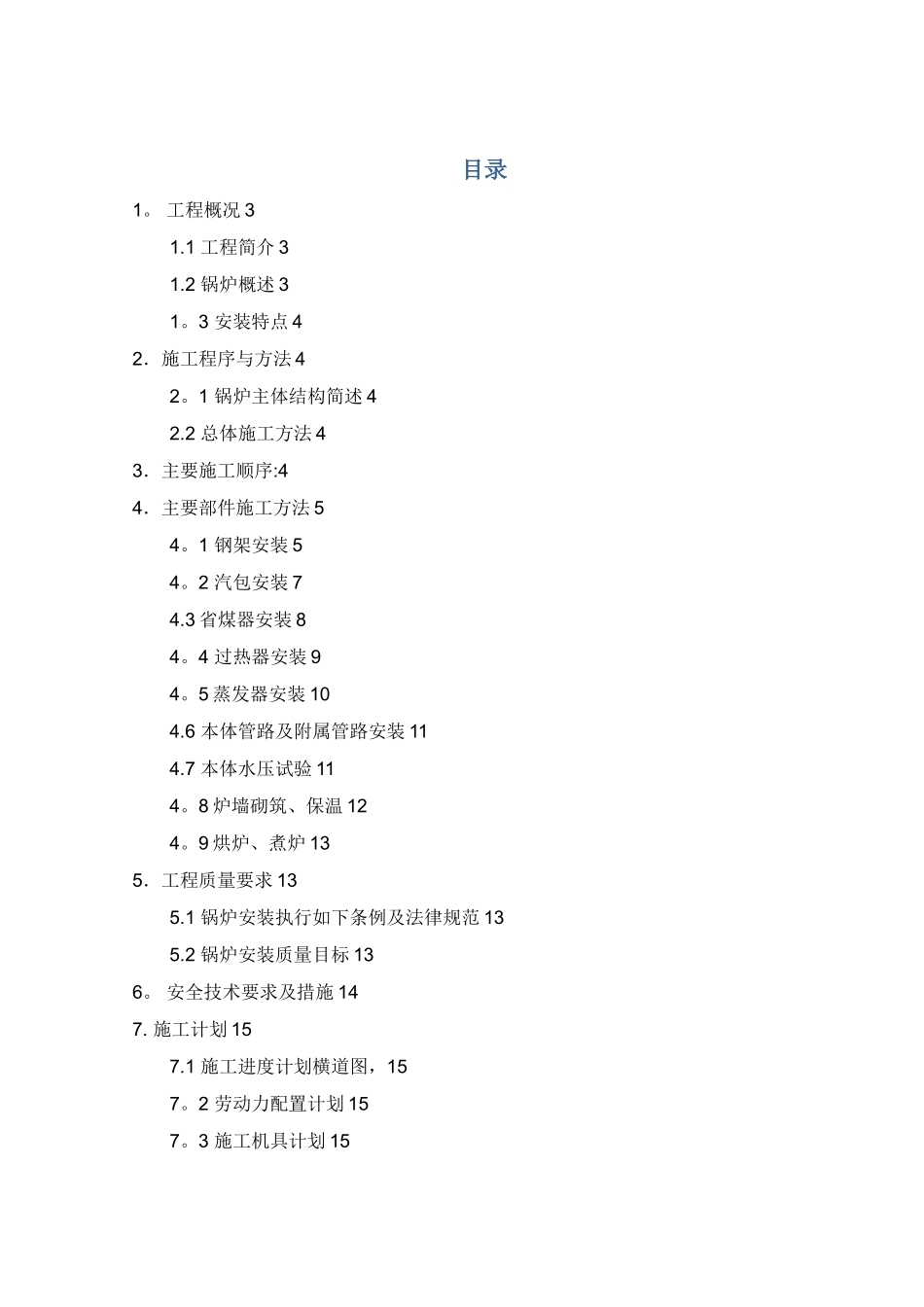

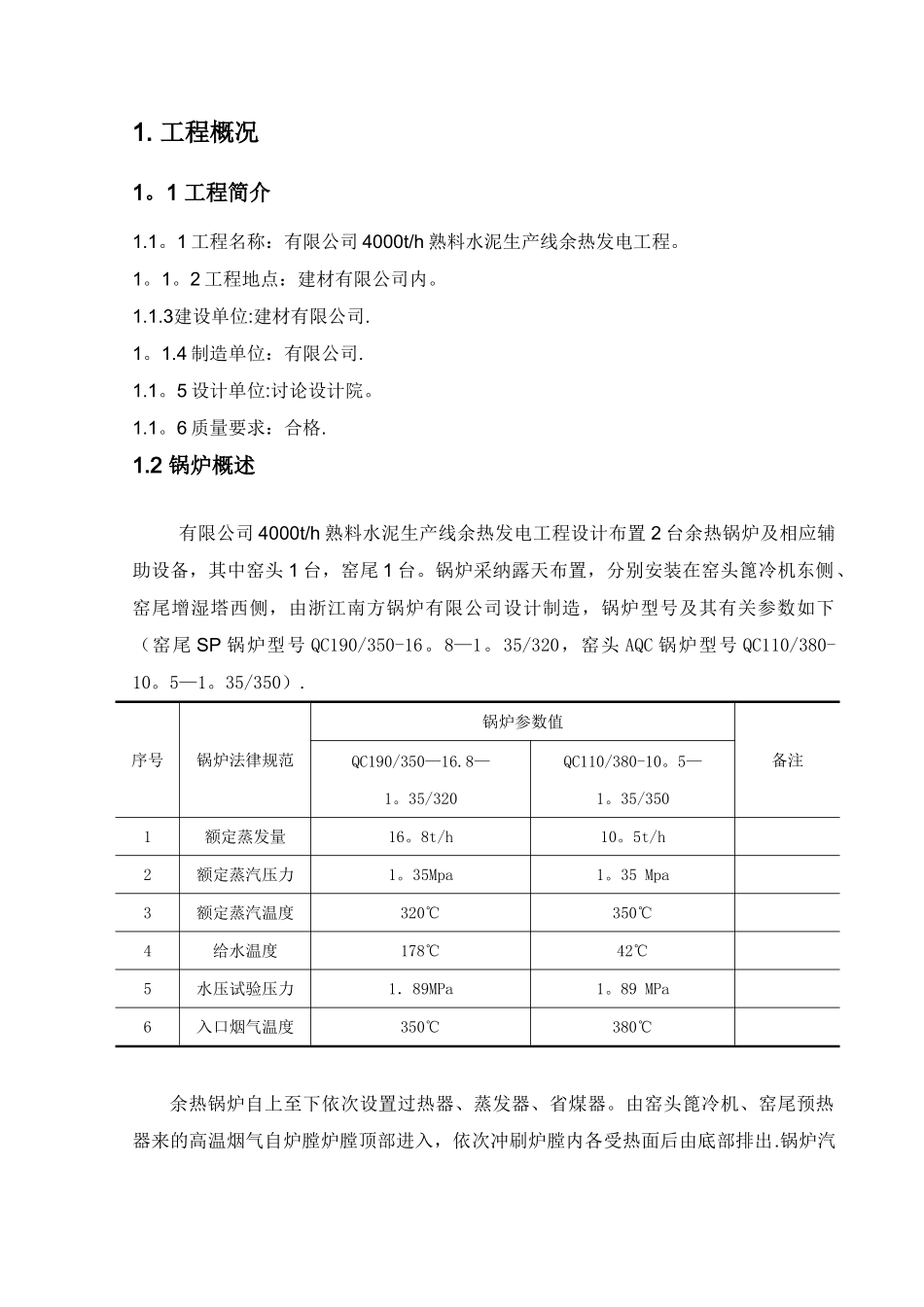

目录1。 工程概况 31.1 工程简介 31.2 锅炉概述 31。3 安装特点 42．施工程序与方法 42。1 锅炉主体结构简述 42.2 总体施工方法 43．主要施工顺序:44．主要部件施工方法 54。1 钢架安装 54。2 汽包安装 74.3 省煤器安装 84。4 过热器安装 94。5 蒸发器安装 104.6 本体管路及附属管路安装 114.7 本体水压试验 114。8 炉墙砌筑、保温 124。9 烘炉、煮炉 135．工程质量要求 135.1 锅炉安装执行如下条例及法律规范 135.2 锅炉安装质量目标 136。 安全技术要求及措施 147. 施工计划 157.1 施工进度计划横道图，157。2 劳动力配置计划 157。3 施工机具计划 158．锅炉施工平面布置 181. 工程概况1。1 工程简介1.1。1 工程名称：有限公司 4000t/h 熟料水泥生产线余热发电工程。1。1。2 工程地点：建材有限公司内。1.1.3建设单位:建材有限公司.1。1.4 制造单位：有限公司.1.1。5 设计单位:讨论设计院。1.1。6 质量要求：合格.1.2 锅炉概述有限公司 4000t/h 熟料水泥生产线余热发电工程设计布置 2 台余热锅炉及相应辅助设备，其中窑头 1 台，窑尾 1 台。锅炉采纳露天布置，分别安装在窑头篦冷机东侧、窑尾增湿塔西侧，由浙江南方锅炉有限公司设计制造，锅炉型号及其有关参数如下（窑尾 SP 锅炉型号 QC190/350-16。8—1。35/320，窑头 AQC 锅炉型号 QC110/380-10。5—1。35/350）.序号锅炉法律规范锅炉参数值备注QC190/350—16.8—1。35/320QC110/380-10。5—1。35/3501额定蒸发量16。8t/h10。5t/h2额定蒸汽压力1。35Mpa1。35 Mpa3额定蒸汽温度320℃350℃4给水温度178℃42℃5水压试验压力1．89MPa1。89 MPa6入口烟气温度350℃380℃余热锅炉自上至下依次设置过热器、蒸发器、省煤器。由窑头篦冷机、窑尾预热器来的高温烟气自炉膛炉膛顶部进入，依次冲刷炉膛内各受热面后由底部排出.锅炉汽包搁置在炉顶钢架，汽包中心标高分别为窑头锅炉 23.420 米，窑尾锅炉 45.600 米.由于该型号锅炉具有上述特点和特别的结构，锅炉安装施工时应特别引起注意.为确保余热发电安装工程合同工期，确保锅炉安装质量符合现行国家质量验收标准，特编制此施工方案.1.3 安装特点1。3.1 锅炉安装要求工艺清楚,程序合理,组织严密.1.3.2 施工场地狭窄，吊装工作量大，长件、重件多，受热面焊接、水压试验等安装工序需编制专项施工方案指导施工。1。3.3 焊接要求高，锅炉为大型组合压力容器，对焊工的个...
