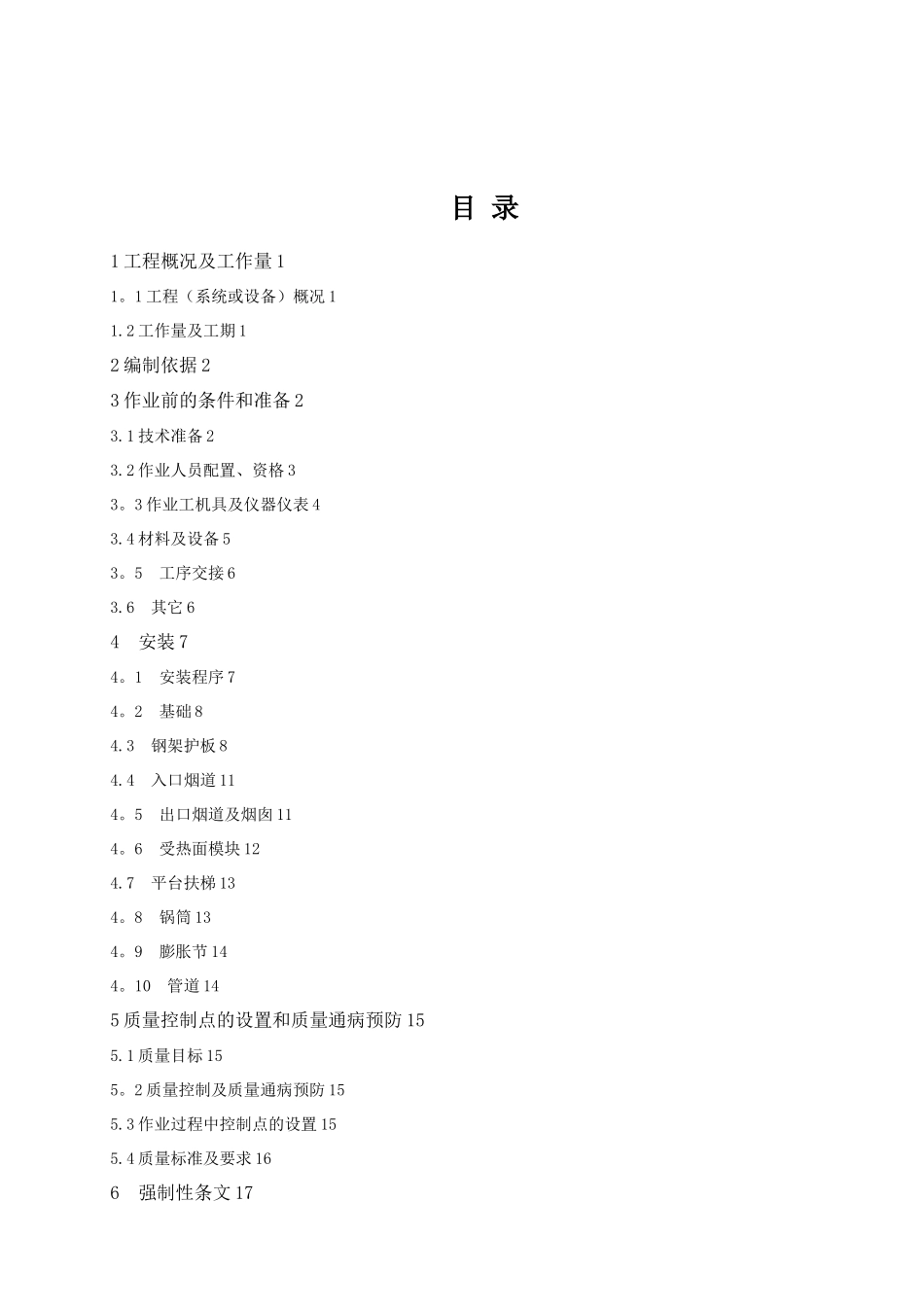

目 录1 工程概况及工作量 11。1 工程（系统或设备）概况 11.2 工作量及工期 12 编制依据 23 作业前的条件和准备 23.1 技术准备 23.2 作业人员配置、资格 33。3 作业工机具及仪器仪表 43.4 材料及设备 53。5 工序交接 63.6 其它 64 安装 74。1 安装程序 74。2 基础 84.3 钢架护板 84.4 入口烟道 114。5 出口烟道及烟囱 114。6 受热面模块 124.7 平台扶梯 134。8 锅筒 134。9 膨胀节 144。10 管道 145 质量控制点的设置和质量通病预防 155.1 质量目标 155。2 质量控制及质量通病预防 155.3 作业过程中控制点的设置 155.4 质量标准及要求 166 强制性条文 177 职业健康安全措施及环保文明施工 177。1 一般安全措施 177。2 特别安全技术安全措施 187.3 文明施工 197.4 人员意外损害预案 198 附录 208。1 附件 1：吊装作业危险源分析及预控措施 218。2 附件 2：吊装施工环境因素汇总及评价表 258。3 附件 3：重大危险源辨识清单 27 8。4 附图一 28 8.5 附图二 298。6 附图三 30 8。7 附图四 31 8。8 附图五 321 工程概况及工作量1.1 工程(系统或设备）概况 本期工程配置了 1 套 1×30.062MW+1×1。7MW 燃气－蒸汽单轴联合循环机组。燃气轮机采纳 GE 公司生产的 LM2500+G4）航改型燃气轮机，汽轮机采纳山东青能动力股份有限公司生产的 B1.7-5.3/4.3 型背压式汽轮机和 QF2—2-2 发电机。机组由一台燃气轮机、一台余热锅炉和一台背压式蒸汽轮机组成,燃气轮机为室外布置，蒸汽轮机为室内布置.余热锅炉是杭州锅炉集团股份有限公司、卧式、无补燃、自然循环燃机余热锅炉,主要由进口烟道、锅炉本体(受热面模块和钢架护板）、出口烟道及烟囱、高、低压锅筒、除氧器、管道、平台扶梯等部件以及给水泵、排污扩容器等辅机组成。锅炉本体受热面采纳表面焊有不同高度和节距螺旋翅片的螺旋翅片管结构，以获得最佳的传热效果和最低的烟气压降.卧式、自然循环余热锅炉接受燃气轮机侧向排气,烟气在余热锅炉内水平流动，汽水利用压差在垂直面上自然循环流动.余热锅炉的烟气阻力越大，燃气轮机的出力越低。而余热锅炉的烟气阻力与余热锅炉的受热面布置多少有关，受热面布置越多，换热越充分,烟气阻力越大.因此余热锅炉的设计即要满足汽轮机蒸汽参数的要求，同时也尽可能的降低烟气阻力。1。2 工作量及工期1。2.1 工程量余热锅炉钢支架共 9 组 18 根，锅炉...
