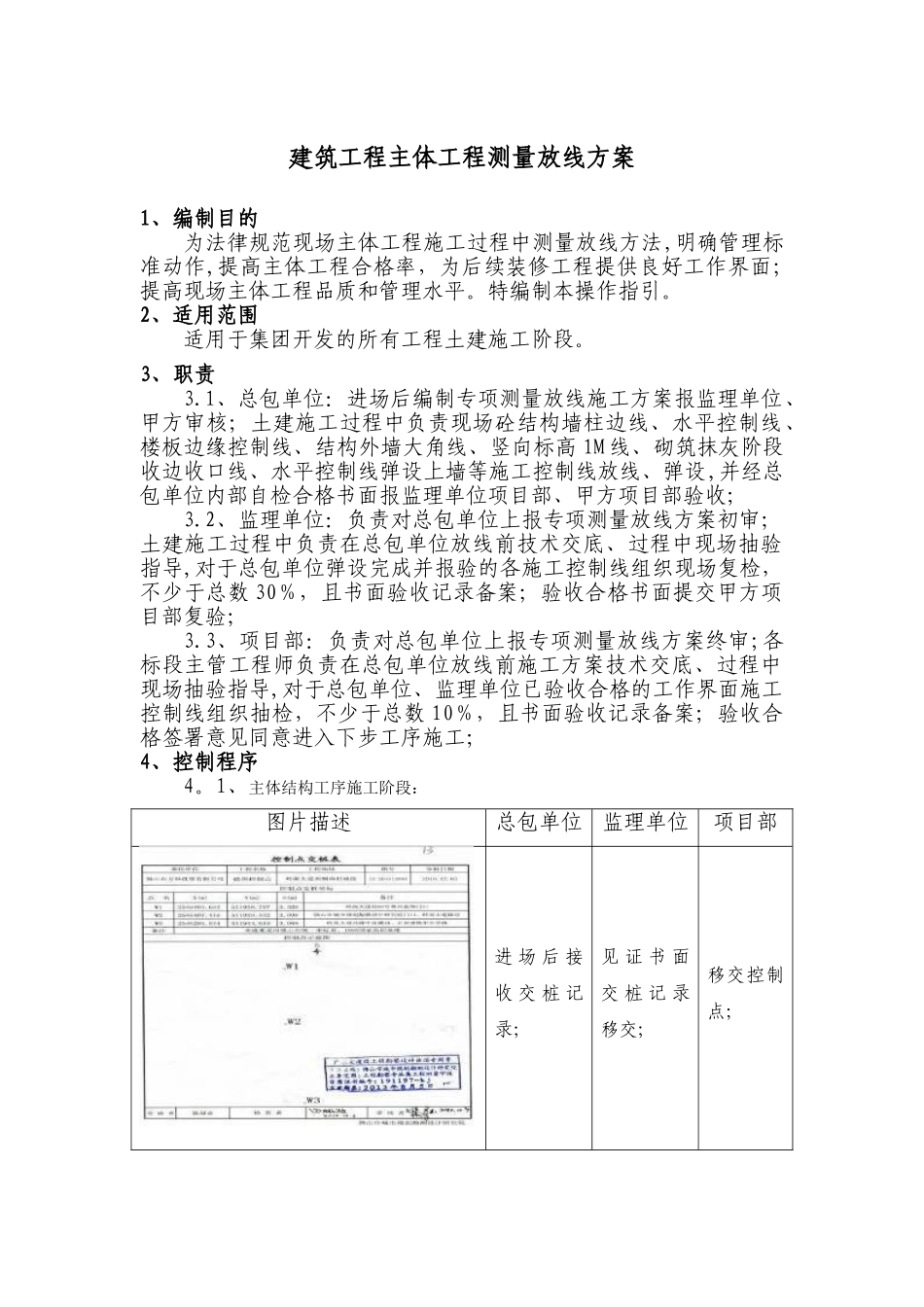

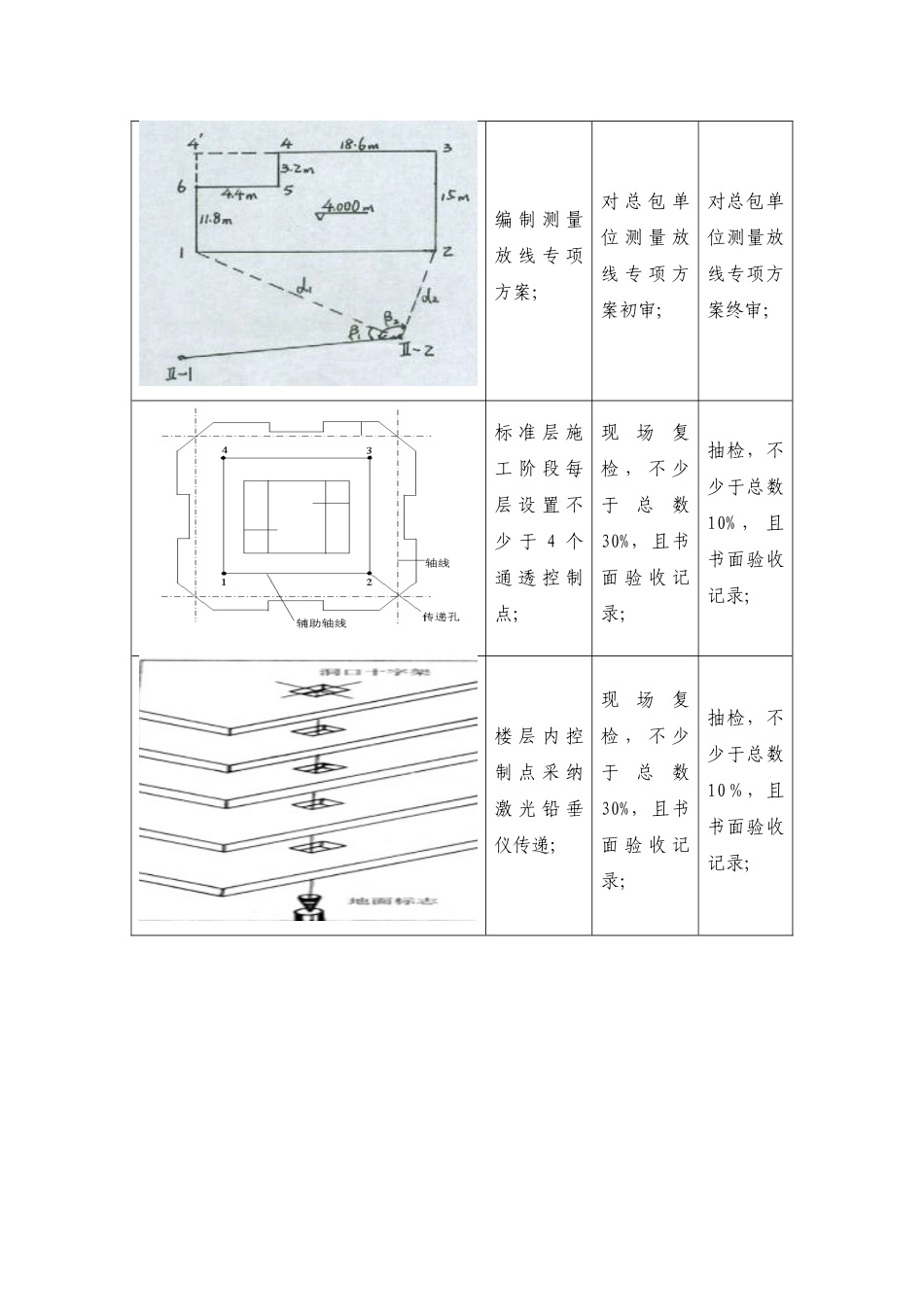

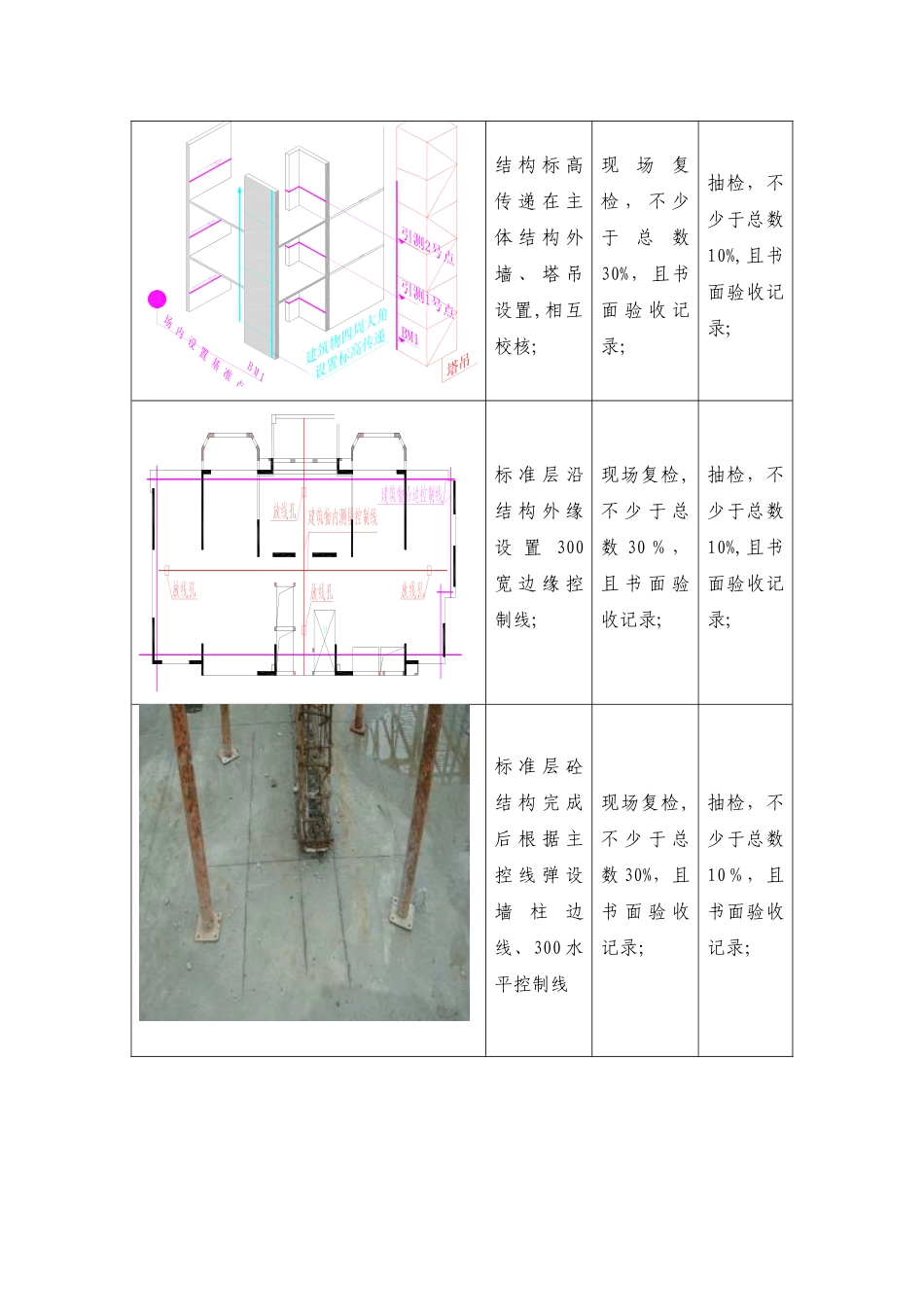

建筑工程主体工程测量放线方案1、编制目的为法律规范现场主体工程施工过程中测量放线方法,明确管理标准动作,提高主体工程合格率，为后续装修工程提供良好工作界面;提高现场主体工程品质和管理水平。特编制本操作指引。2、适用范围适用于集团开发的所有工程土建施工阶段。3、职责3.1、总包单位：进场后编制专项测量放线施工方案报监理单位、甲方审核；土建施工过程中负责现场砼结构墙柱边线、水平控制线、楼板边缘控制线、结构外墙大角线、竖向标高 1M 线、砌筑抹灰阶段收边收口线、水平控制线弹设上墙等施工控制线放线、弹设,并经总包单位内部自检合格书面报监理单位项目部、甲方项目部验收； 3.2、监理单位：负责对总包单位上报专项测量放线方案初审；土建施工过程中负责在总包单位放线前技术交底、过程中现场抽验指导,对于总包单位弹设完成并报验的各施工控制线组织现场复检，不少于总数 30％，且书面验收记录备案；验收合格书面提交甲方项目部复验；3.3、项目部：负责对总包单位上报专项测量放线方案终审;各标段主管工程师负责在总包单位放线前施工方案技术交底、过程中现场抽验指导,对于总包单位、监理单位已验收合格的工作界面施工控制线组织抽检，不少于总数 10％，且书面验收记录备案；验收合格签署意见同意进入下步工序施工；4、控制程序4。1、主体结构工序施工阶段：图片描述总包单位监理单位项目部进 场 后 接收 交 桩 记录；见 证 书 面交 桩 记 录移交;移交控制点；编 制 测 量放 线 专 项方案；对 总 包 单位 测 量 放线 专 项 方案初审;对总包单位测量放线专项方案终审；标 准 层 施工 阶 段 每层 设 置 不少 于 4 个通 透 控 制点;现场复检 ， 不 少于总数30%，且书面 验 收 记录；抽检，不少于总数10% ， 且书面验收记录;楼 层 内 控制 点 采 纳激 光 铅 垂仪传递;现场复检 ， 不 少于总数30%，且书面 验 收 记录；抽检，不少于总数10％，且书面验收记录;结 构 标 高传 递 在 主体 结 构 外墙 、 塔 吊设置,相互校核;现场复检 ， 不 少于总数30%，且书面 验 收 记录；抽检，不少于总数10%,且书面验收记录;标 准 层 沿结 构 外 缘设 置 300宽 边 缘 控制线;现场复检,不 少 于 总数 30 ％ ，且 书 面 验收记录;抽检，不少于总数10%,且书面验收记录;标 准 层 砼结 构 完 成后 根 据 主控 线 弹 设墙柱边线...
