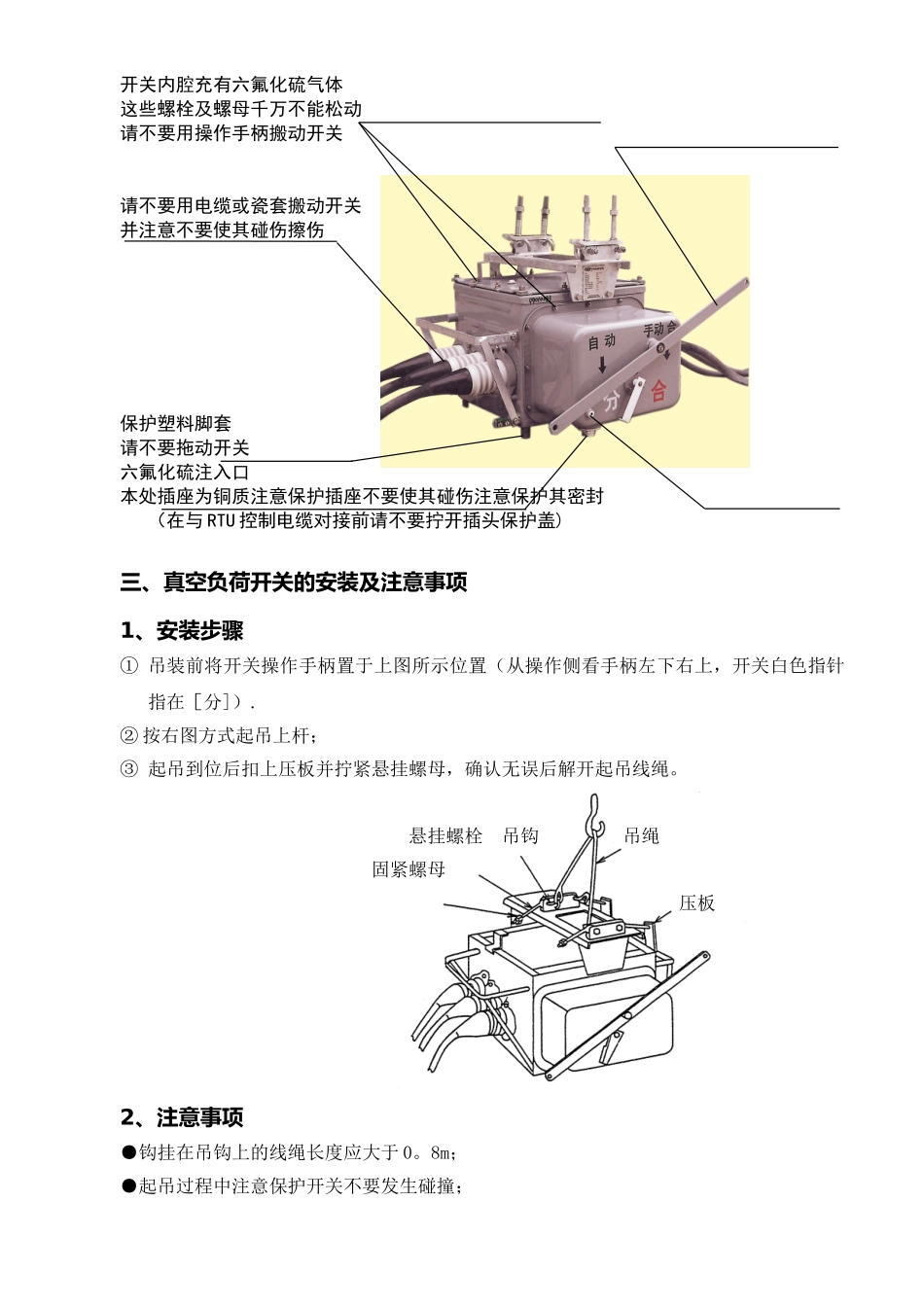

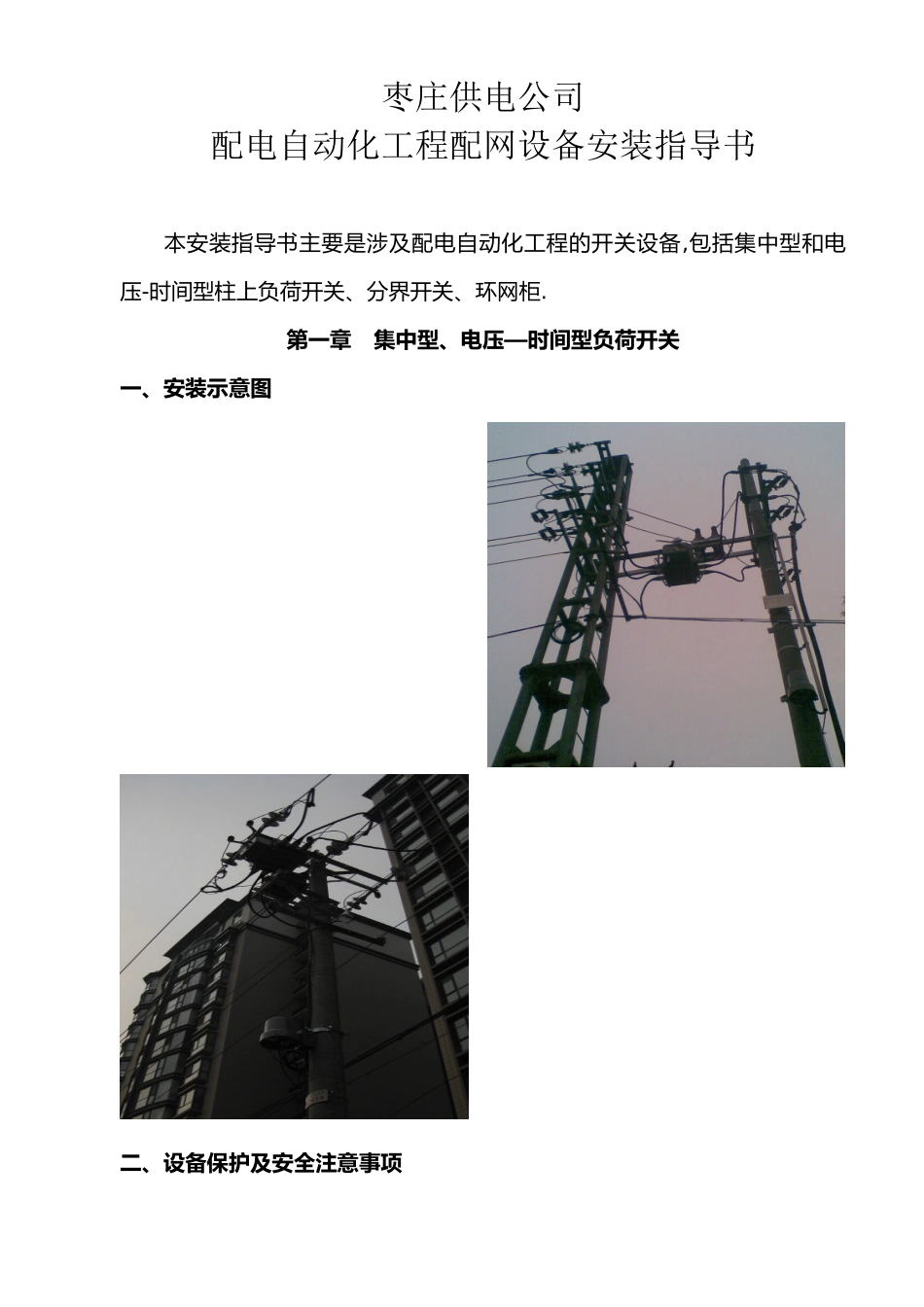

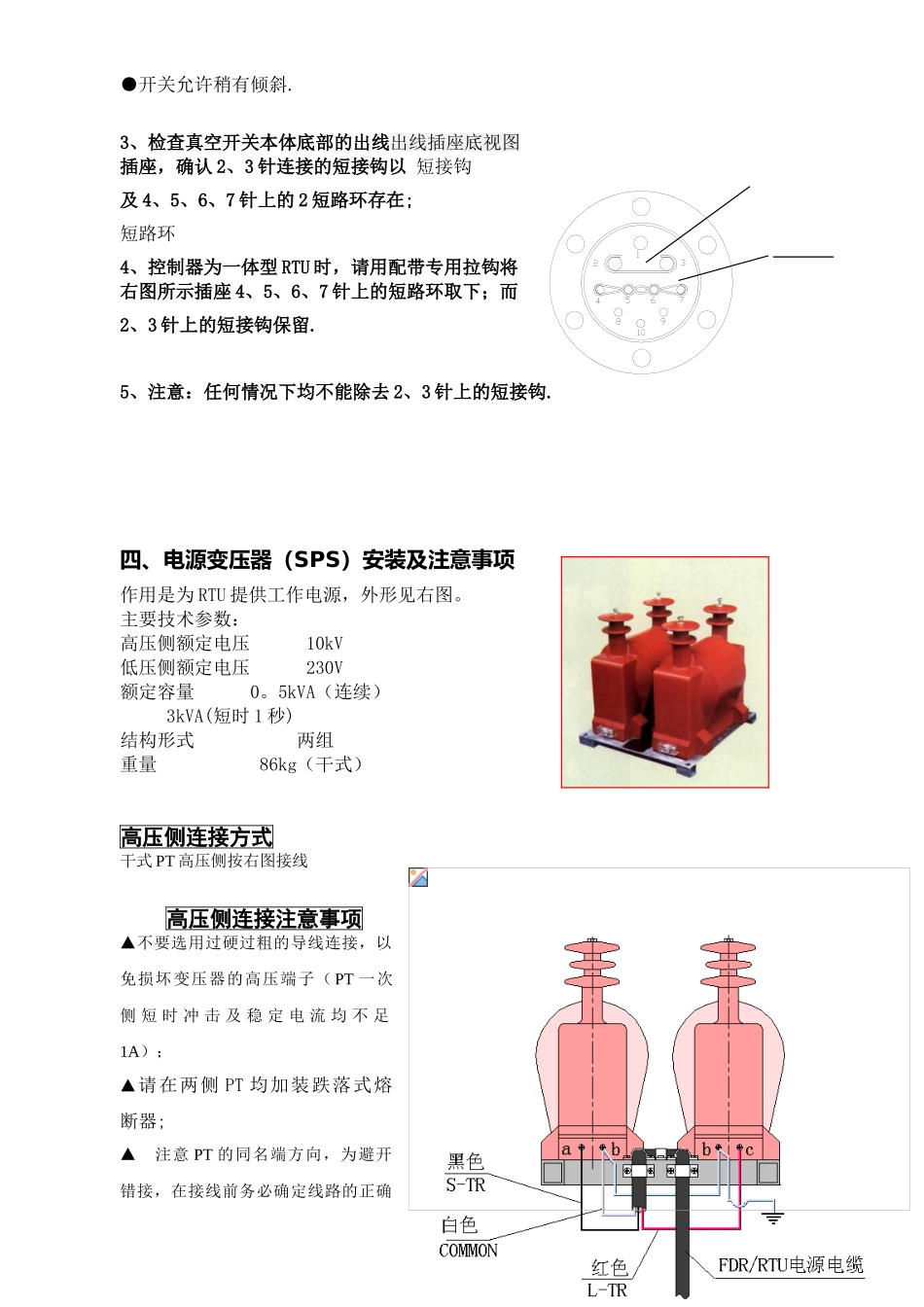

枣庄供电公司配电自动化工程配网设备安装指导书本安装指导书主要是涉及配电自动化工程的开关设备,包括集中型和电压-时间型柱上负荷开关、分界开关、环网柜.第一章集中型、电压—时间型负荷开关一、安装示意图二、设备保护及安全注意事项 开关内腔充有六氟化硫气体这些螺栓及螺母千万不能松动请不要用操作手柄搬动开关请不要用电缆或瓷套搬动开关并注意不要使其碰伤擦伤保护塑料脚套请不要拖动开关六氟化硫注入口本处插座为铜质注意保护插座不要使其碰伤注意保护其密封（在与 RTU 控制电缆对接前请不要拧开插头保护盖)三、真空负荷开关的安装及注意事项 1、安装步骤① 吊装前将开关操作手柄置于上图所示位置（从操作侧看手柄左下右上，开关白色指针指在［分]）.② 按右图方式起吊上杆；③ 起吊到位后扣上压板并拧紧悬挂螺母，确认无误后解开起吊线绳。 悬挂螺栓 吊钩 吊绳 固紧螺母 压板2、注意事项●钩挂在吊钩上的线绳长度应大于 0。8m；●起吊过程中注意保护开关不要发生碰撞；●开关允许稍有倾斜.3、检查真空开关本体底部的出线出线插座底视图插座，确认 2、3 针连接的短接钩以 短接钩及 4、5、6、7 针上的 2 短路环存在;短路环4、控制器为一体型 RTU 时，请用配带专用拉钩将右图所示插座 4、5、6、7 针上的短路环取下；而2、3 针上的短接钩保留.5、注意：任何情况下均不能除去 2、3 针上的短接钩.四、电源变压器（SPS）安装及注意事项作用是为 RTU 提供工作电源，外形见右图。主要技术参数：高压侧额定电压 10kV低压侧额定电压 230V额定容量 0。5kVA（连续） 3kVA(短时 1 秒)结构形式 两组重量 86kg（干式）高压侧连接方式干式 PT 高压侧按右图接线高压侧连接注意事项▲不要选用过硬过粗的导线连接，以免损坏变压器的高压端子（ PT 一次侧 短 时 冲 击 及 稳 定 电 流 均 不 足1A）；▲请在两侧 PT 均加装跌落式熔断器;▲ 注意 PT 的同名端方向，为避开错接，在接线前务必确定线路的正确相序（A、B、C 三相）假如不能提供正确的线路相序，接线后会造成后台监控系统出现功率负值或功率数值不准确等情况。强烈建议接线前务必确定线路的正确相序，并严格按上图对应相序名接线。▲ 拧紧高压端子接线螺钉时，注意用力适度，用力过小容易造成接触不良或松脱,用力过大则易损坏接线端子。双侧 PT 低压侧连接方式按右图示意将 RTU 的电源电缆连接到 PT 的低压接线柱上。低压侧连接注...
