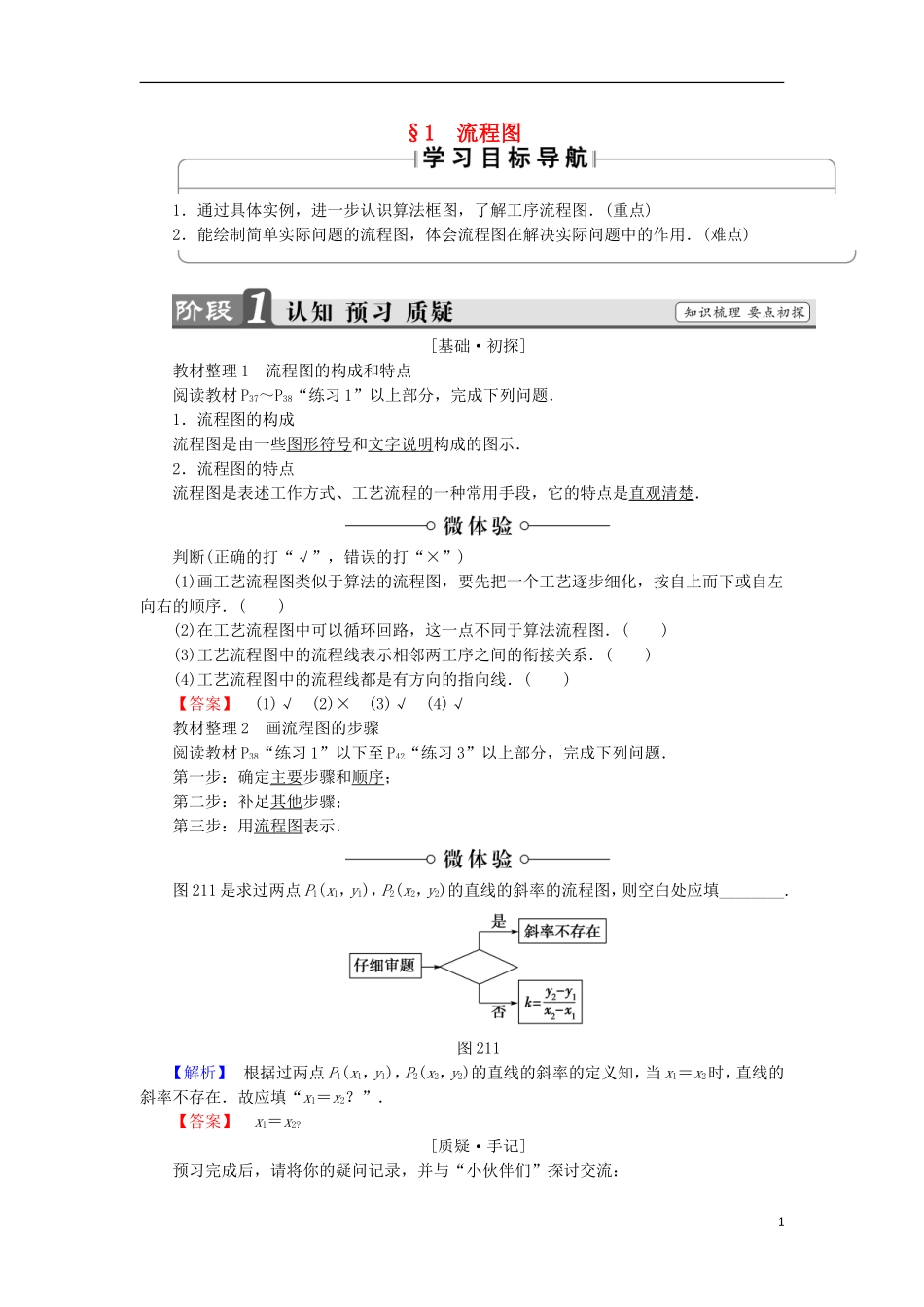

§1 流程图1．通过具体实例，进一步认识算法框图，了解工序流程图．(重点)2．能绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用．(难点)[基础·初探]教材整理 1 流程图的构成和特点阅读教材 P37～P38“练习 1”以上部分，完成下列问题．1．流程图的构成流程图是由一些图形符号和文字说明构成的图示．2．流程图的特点流程图是表述工作方式、工艺流程的一种常用手段，它的特点是直观清楚．判断(正确的打“√”，错误的打“×”)(1)画工艺流程图类似于算法的流程图，要先把一个工艺逐步细化，按自上而下或自左向右的顺序．( )(2)在工艺流程图中可以循环回路，这一点不同于算法流程图．( )(3)工艺流程图中的流程线表示相邻两工序之间的衔接关系．( )(4)工艺流程图中的流程线都是有方向的指向线．( )【答案】 (1)√ (2)× (3)√ (4)√教材整理 2 画流程图的步骤阅读教材 P38“练习 1”以下至 P42“练习 3”以上部分，完成下列问题．第一步：确定主要步骤和顺序；第二步：补足其他步骤；第三步：用流程图表示．图 211 是求过两点 P1(x1，y1)，P2(x2，y2)的直线的斜率的流程图，则空白处应填________.图 211【解析】 根据过两点 P1(x1，y1)，P2(x2，y2)的直线的斜率的定义知，当 x1＝x2时，直线的斜率不存在．故应填“x1＝x2？”．【答案】 x1＝x2?[质疑·手记]预习完成后，请将你的疑问记录，并与“小伙伴们”探讨交流：1疑问 1：___________________________________________________解惑：___________________________________________________疑问 2：___________________________________________________解惑：___________________________________________________疑问 3：___________________________________________________解惑：___________________________________________________[小组合作型],程序框图 到银行办理个人异地汇款(不超过 100 万)时，银行要收取一定的手续费．汇款额不超过 100 元，收取 1 元手续费；超过 100 元但不超过 5 000 元，按汇款额的 1%收取；超过5 000 元，一律收取 50 元手续费．设计算法求汇款额为 x 元时，银行收取的手续费 y 元，画出流程图. 【导学号：67720007】【精彩点拨】 根据题意写出算法步骤，然后用流程图表示该算法即可．【自主解答】 依题意知y＝流程图如图所示．程序框图的一般读法：(1)按照从左到右，从上到下的顺序．(2)理...
