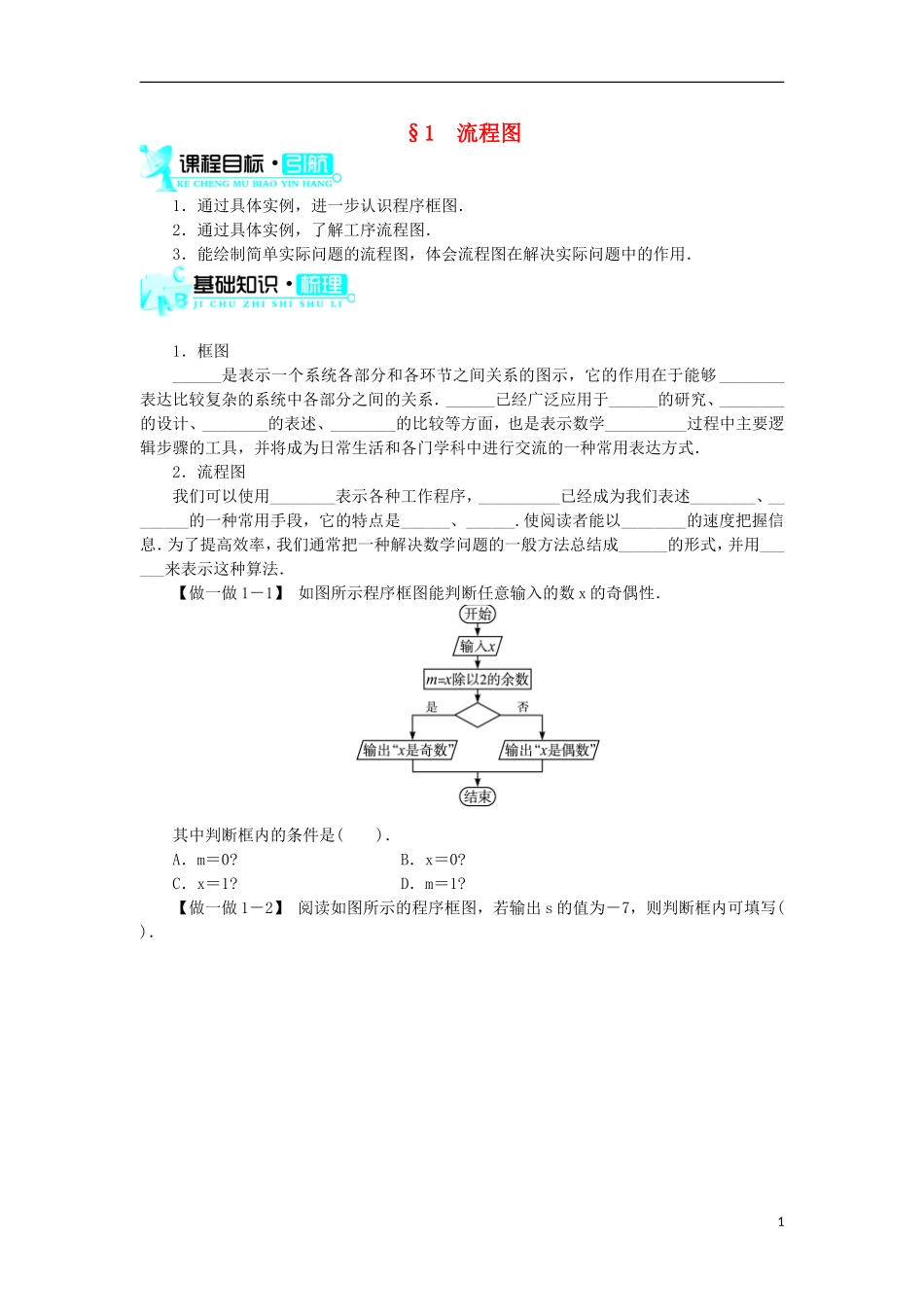

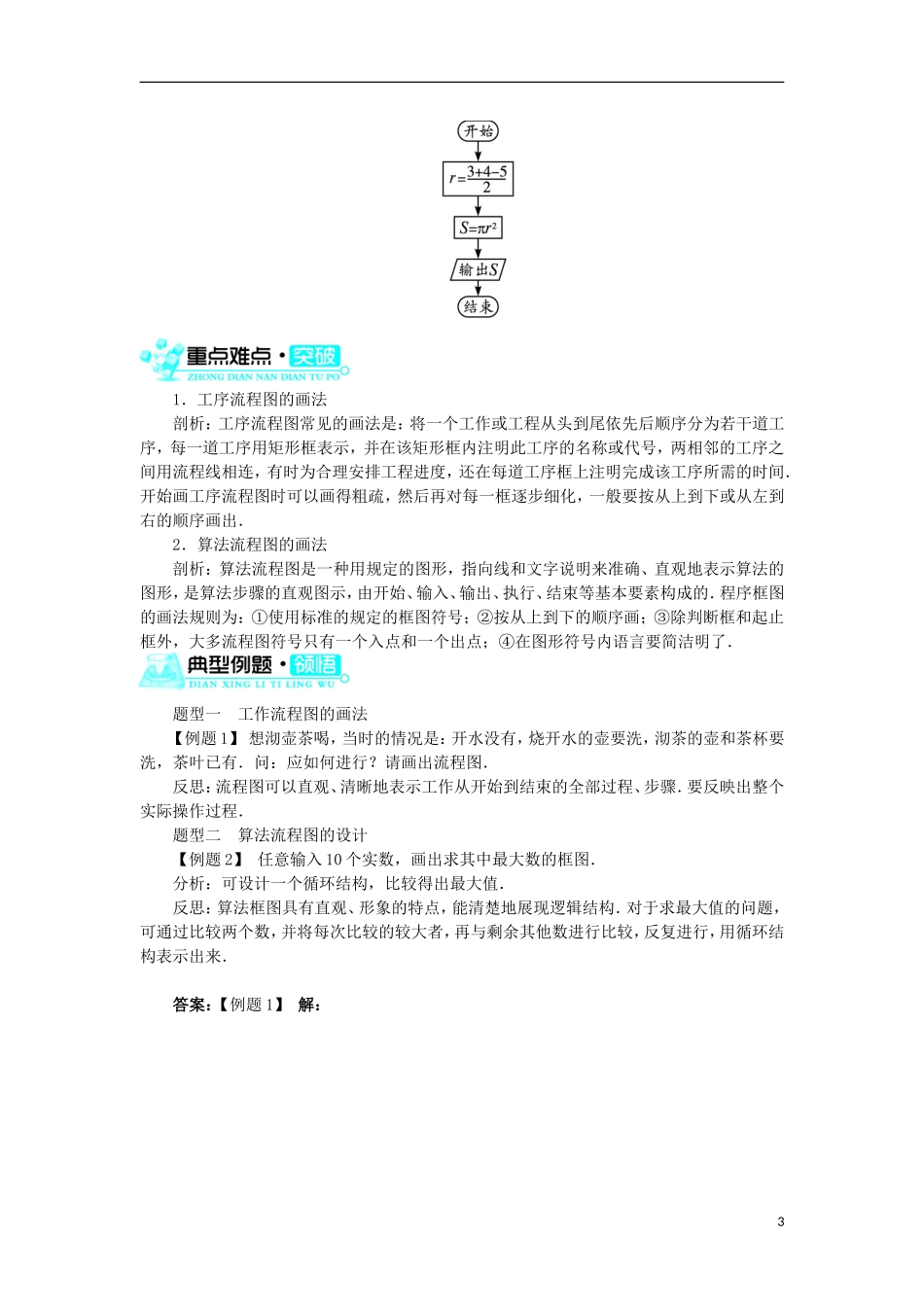

§1 流程图1．通过具体实例，进一步认识程序框图．2．通过具体实例，了解工序流程图．3．能绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用．1．框图______是表示一个系统各部分和各环节之间关系的图示，它的作用在于能够 ________表达比较复杂的系统中各部分之间的关系．______已经广泛应用于______的研究、________的设计、________的表述、________的比较等方面，也是表示数学__________过程中主要逻辑步骤的工具，并将成为日常生活和各门学科中进行交流的一种常用表达方式．2．流程图我们可以使用________表示各种工作程序，__________已经成为我们表述________、________的一种常用手段，它的特点是______、______.使阅读者能以________的速度把握信息．为了提高效率，我们通常把一种解决数学问题的一般方法总结成______的形式，并用______来表示这种算法．【做一做 1－1】 如图所示程序框图能判断任意输入的数 x 的奇偶性．其中判断框内的条件是( )．A．m＝0? B．x＝0?C．x＝1? D．m＝1?【做一做 1－2】 阅读如图所示的程序框图，若输出 s 的值为－7，则判断框内可填写( )．1A．i＜3? B．i＜4? C．i＜5? D．i＜6?3．工艺流程图的画法步骤：第一步：________；第二步：______________；第三步：______________.4．工作流程图的画法步骤：第一步：______________；第二步：__________；第三步：__________.【做一做 2】 两个形状一样的杯子里分别装有红葡萄酒和白葡萄酒，现在想要将杯子里的酒对调，则需要一个空杯子，然后按如下过程完成．(1)在空框中填上适当的文字．→→→→(2)该图为__________图．5．阅读、绘制流程图一般按由____到____，由____到____的顺序．6．算法框图的画法步骤：第一步：__________________；第二步：________.【做一做 3】 用流程图表示求边长为 3,4,5 的三角形内切圆面积的算法步骤．答案：1．框图 清晰地 框图 算法 计算机程序 工序流程 设计方案 计算与证明2．流程图 流程图 工作方式 工艺流程 直观 清楚 较快 算法 框图【做一做 1－1】 D【做一做 1－2】 D 由 s＝2，i＝1，s＝2－1＝1，i＝3，s＝1－3＝－2，i＝5，s＝－2－5＝－7，i＝7.可知应填“i＜6？”．3．确定工序 确定这些工序的先后顺序 用流程图表示4．确定主要步骤和顺序 补足其他步骤 画出流程图【做一做 2】 (1)白葡萄酒倒入原红葡萄酒杯 将原空杯中的红葡萄酒倒入原白葡萄酒杯(...
