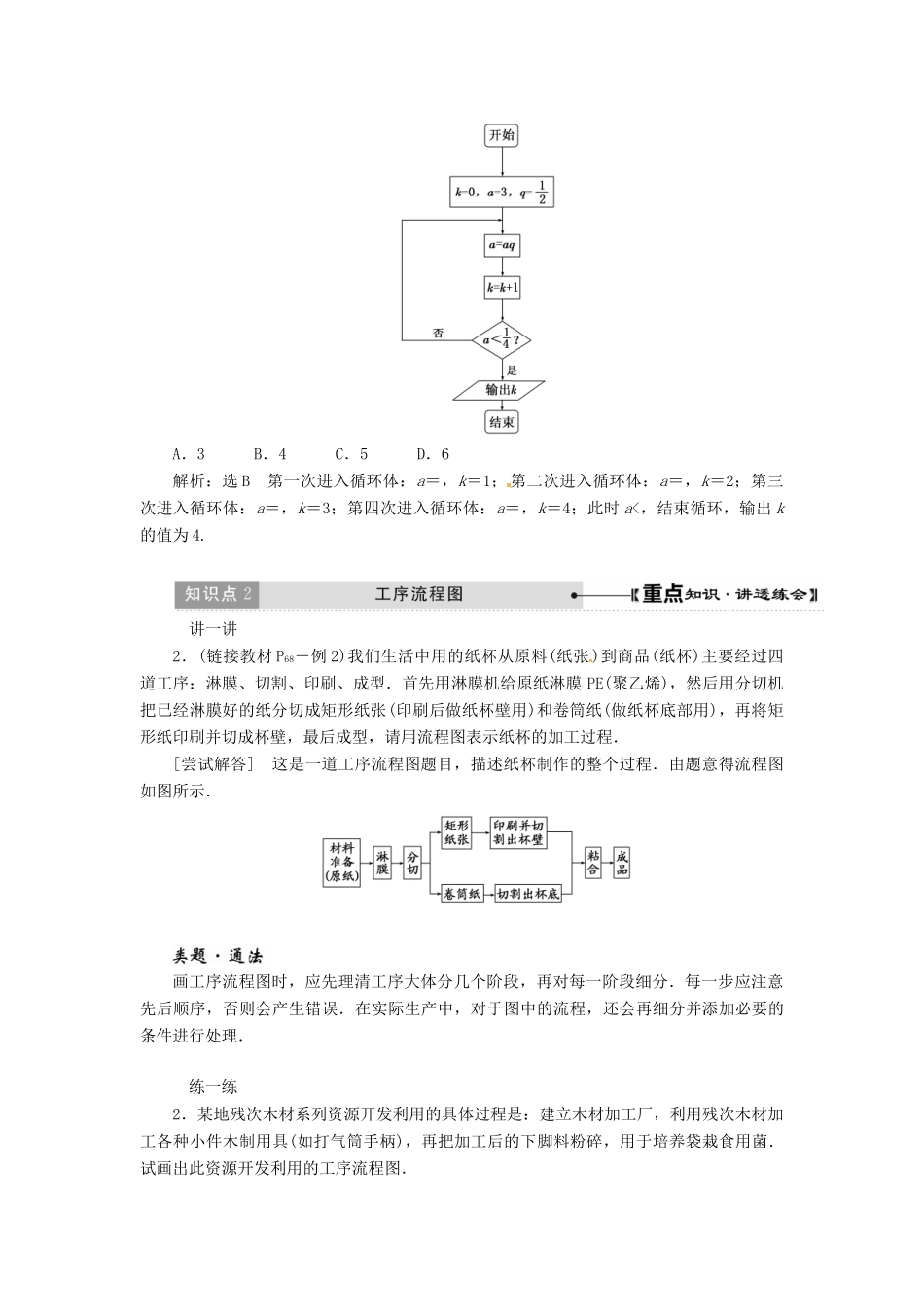

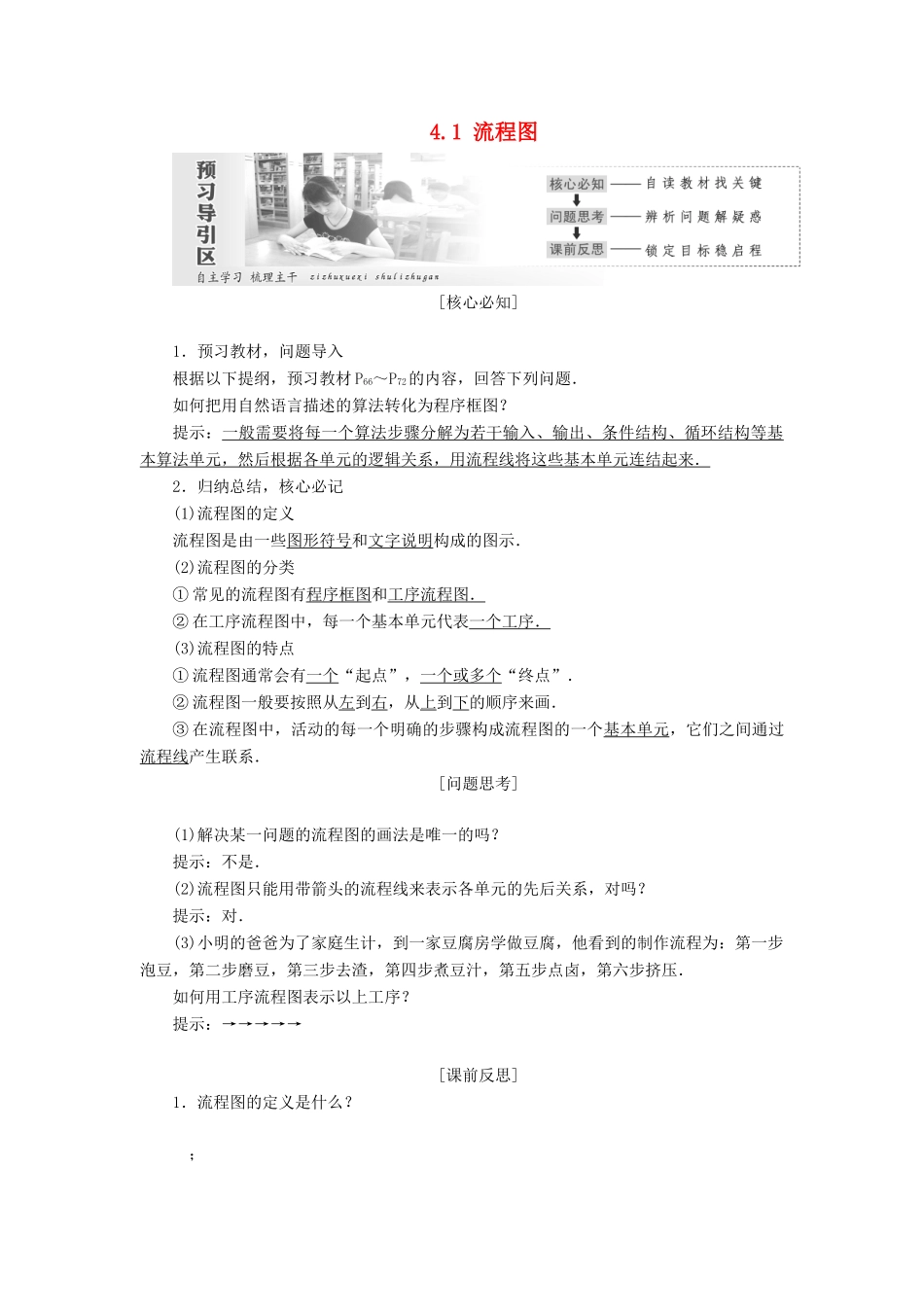

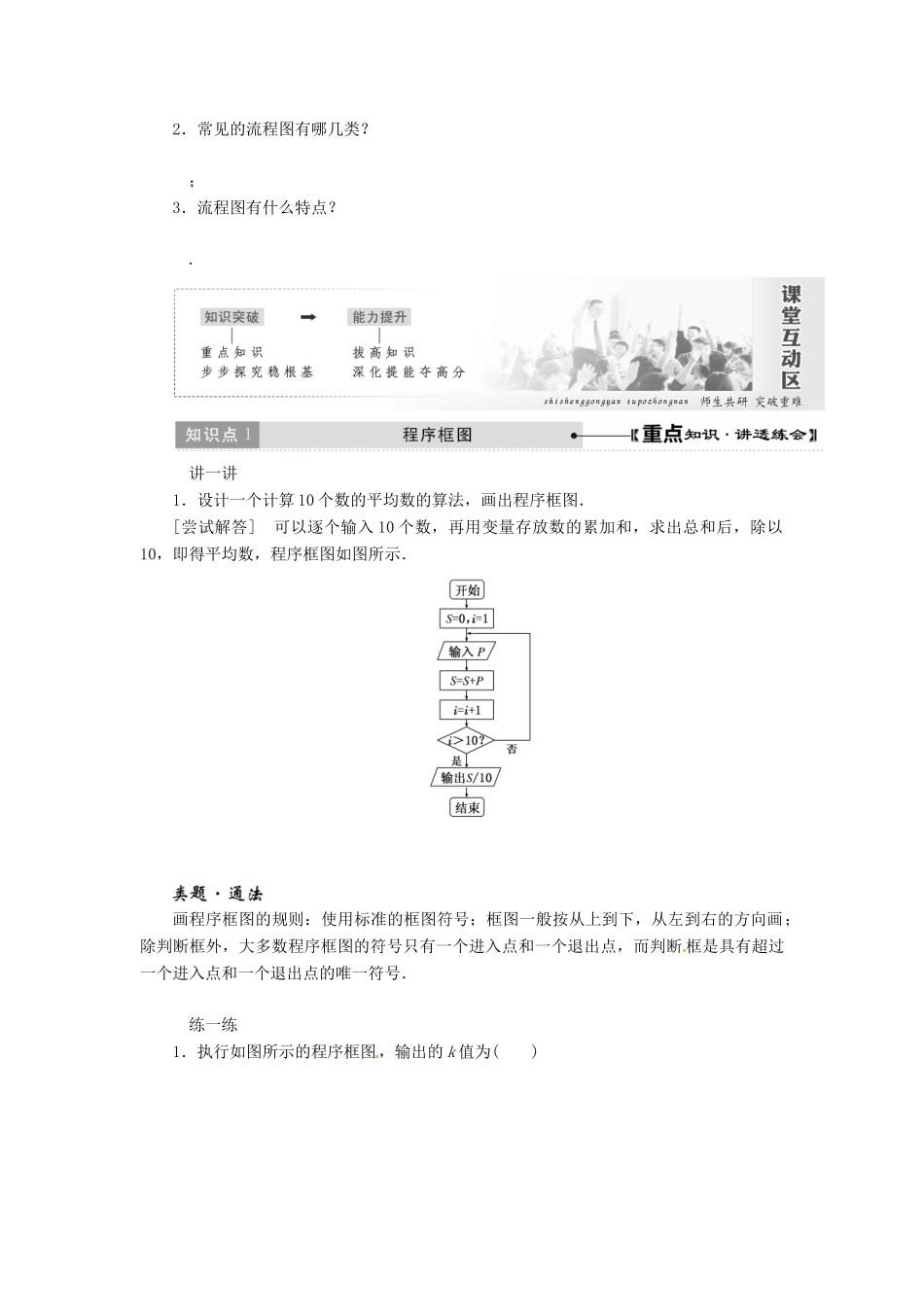

4.1 流程图[核心必知]1．预习教材，问题导入根据以下提纲，预习教材 P66～P72的内容，回答下列问题．如何把用自然语言描述的算法转化为程序框图？提示：一般需要将每一个算法步骤分解为若干输入、输出、条件结构、循环结构等基本算法单元，然后根据各单元的逻辑关系，用流程线将这些基本单元连结起来．2．归纳总结，核心必记(1)流程图的定义流程图是由一些图形符号和文字说明构成的图示．(2)流程图的分类① 常见的流程图有程序框图和工序流程图．② 在工序流程图中，每一个基本单元代表一个工序．(3)流程图的特点① 流程图通常会有一个“起点”，一个或多个“终点”．② 流程图一般要按照从左到右，从上到下的顺序来画．③ 在流程图中，活动的每一个明确的步骤构成流程图的一个基本单元，它们之间通过流程线产生联系．[问题思考](1)解决某一问题的流程图的画法是唯一的吗？提示：不是．(2)流程图只能用带箭头的流程线来表示各单元的先后关系，对吗？提示：对．(3)小明的爸爸为了家庭生计，到一家豆腐房学做豆腐，他看到的制作流程为：第一步泡豆，第二步磨豆，第三步去渣，第四步煮豆汁，第五步点卤，第六步挤压．如何用工序流程图表示以上工序？提示：→→→→→[课前反思]1．流程图的定义是什么？ ；2．常见的流程图有哪几类？ ；3．流程图有什么特点？ .讲一讲1．设计一个计算 10 个数的平均数的算法，画出程序框图．[尝试解答] 可以逐个输入 10 个数，再用变量存放数的累加和，求出总和后，除以10，即得平均数，程序框图如图所示．画程序框图的规则：使用标准的框图符号；框图一般按从上到下，从左到右的方向画；除判断框外，大多数程序框图的符号只有一个进入点和一个退出点，而判断 框是具有超过一个进入点和一个退出点的唯一符号．练一练1．执行如图所示的程序框图，输出的 k 值为( )A．3 B．4 C．5 D．6解析：选 B 第一次进入循环体：a＝，k＝1； 第二次进入循环体：a＝，k＝2；第三次进入循环体：a＝，k＝3；第四次进入循环体：a＝，k＝4；此时 a<，结束循环，输出 k的值为 4.讲一讲2．(链接教材 P68－例 2)我们生活中用的纸杯从原料(纸张 )到商品(纸杯)主要经过四道工序：淋膜、切割、印刷、成型．首先用淋膜机给原纸淋膜 PE(聚乙烯)，然后用分切机把已经淋膜好的纸分切成矩形纸张(印刷后做纸杯壁用)和卷筒纸(做纸杯底部用)，再将矩形纸印刷并切成杯壁，最后成型，请用流程图表示纸杯的加工过程．...
