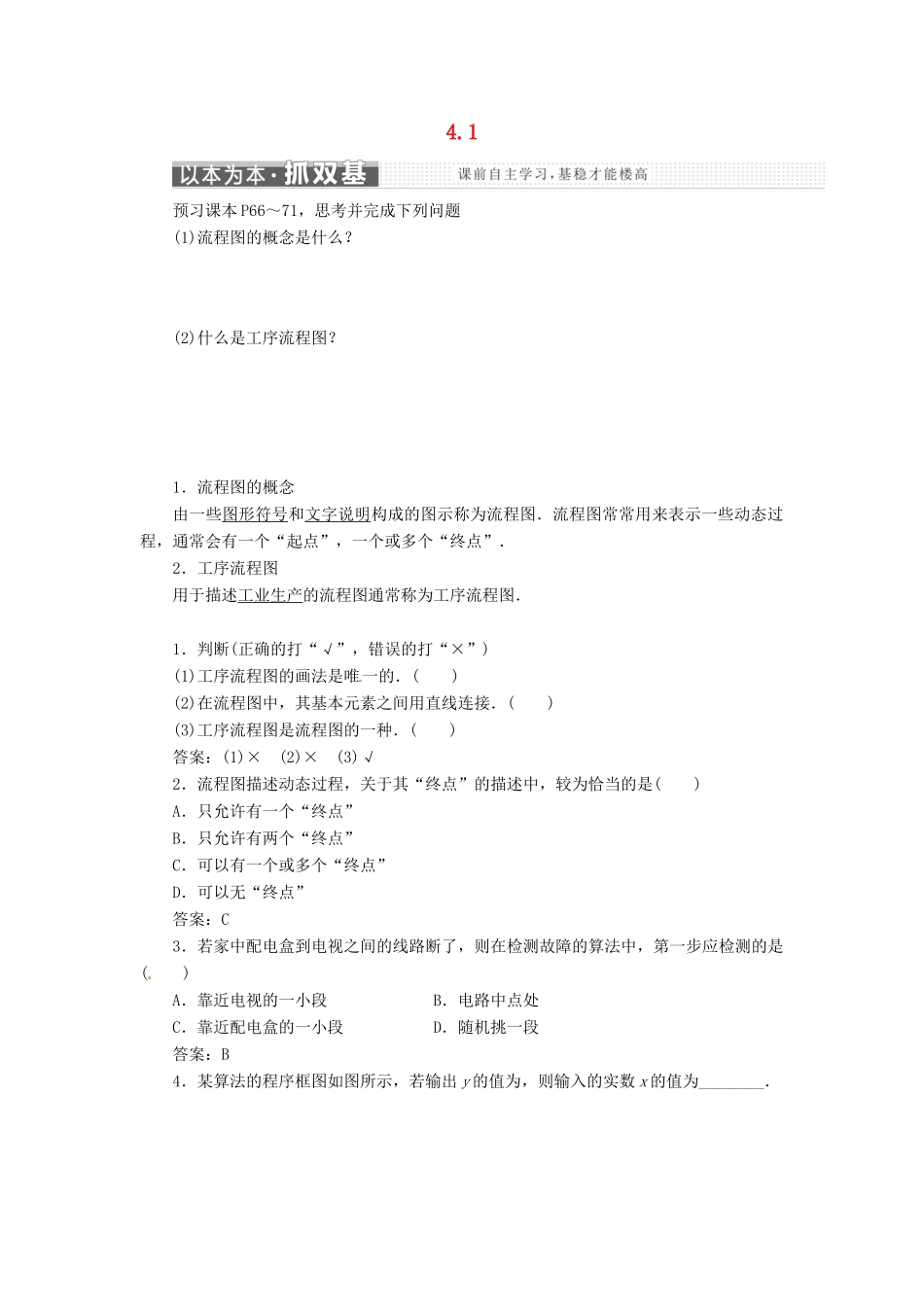

4.1 预习课本 P66～71，思考并完成下列问题(1)流程图的概念是什么？(2)什么是工序流程图？ 1．流程图的概念由一些图形符号和文字说明构成的图示称为流程图．流程图常常用来表示一些动态过程，通常会有一个“起点”，一个或多个“终点”．2．工序流程图用于描述工业生产的流程图通常称为工序流程图．1．判断(正确的打“√”，错误的打“×”)(1)工序流程图的画法是唯一的．( )(2)在流程图中，其基本元素之间用直线连接．( )(3)工序流程图是流程图的一种．( )答案：(1)× (2)× (3)√2．流程图描述动态过程，关于其“终点”的描述中，较为恰当的是( )A．只允许有一个“终点”B．只允许有两个“终点”C．可以有一个或多个“终点”D．可以无“终点”答案：C3．若家中配电盒到电视之间的线路断了，则在检测故障的算法中，第一步应检测的是( )A．靠近电视的一小段 B．电路中点处C．靠近配电盒的一小段 D．随机挑一段答案：B4．某算法的程序框图如图所示，若输出 y 的值为，则输入的实数 x 的值为________．答案：流程图的画法题点一：画算法的程序框图1．在国内寄平信，每封信的质量 x(克)不超过 60(克)时的邮费 y(分)的标准为 y＝试画出计算邮费的程序框图．解：程序框图如下图所示：2．求两底面半径分别为 1 和 4，高为 4 的圆台的表面积及体积，写出解决该问题的一个算法，并画出程序框图．解：算法步骤如下：第一步 r1＝1，r2＝4，h＝4.第二步 计算 l＝ .第三步 计算 S1＝πr，S2＝πr，S3＝π(r1＋r2)l.第四步 计算 S＝S1＋S2＋S3，V＝(S1＋＋S2)h.第五步 输出 S 和 V.该算法的程序框图如下：题点二：画工序流程图3．阅读下列乌龙茶的制作工序步骤，并绘制其工序流程图：首先，通过萎调散发部分水分，提高叶片韧性，便于后续工序进行．做青是乌龙茶制作的重要工序．经过做青，叶片边缘细胞受到破坏，发生轻度氧化，呈现红色．叶片中央部分，叶色由暗绿转变为黄绿，即所谓的“绿叶红镶边”．炒青是承上启下的转折工序，主要是抑制鲜叶中的酶的活性，控制氧化进程，防止叶子继续变红，固定做青形成的品质．揉捻是塑造外形的一道工序．通过外力作用使叶片揉破变轻，卷转成条，体积缩小，且便于冲泡．干燥可抑制酶性氧化，蒸发水分和软化叶片，并起热化作用，消除苦涩味，使滋味醇厚．解：第一步 确定工序：乌龙茶的制作工序概括起来可分为萎调、做青、炒青、揉捻、干燥．第二步 确定这些工序之间的先后顺序．各...
