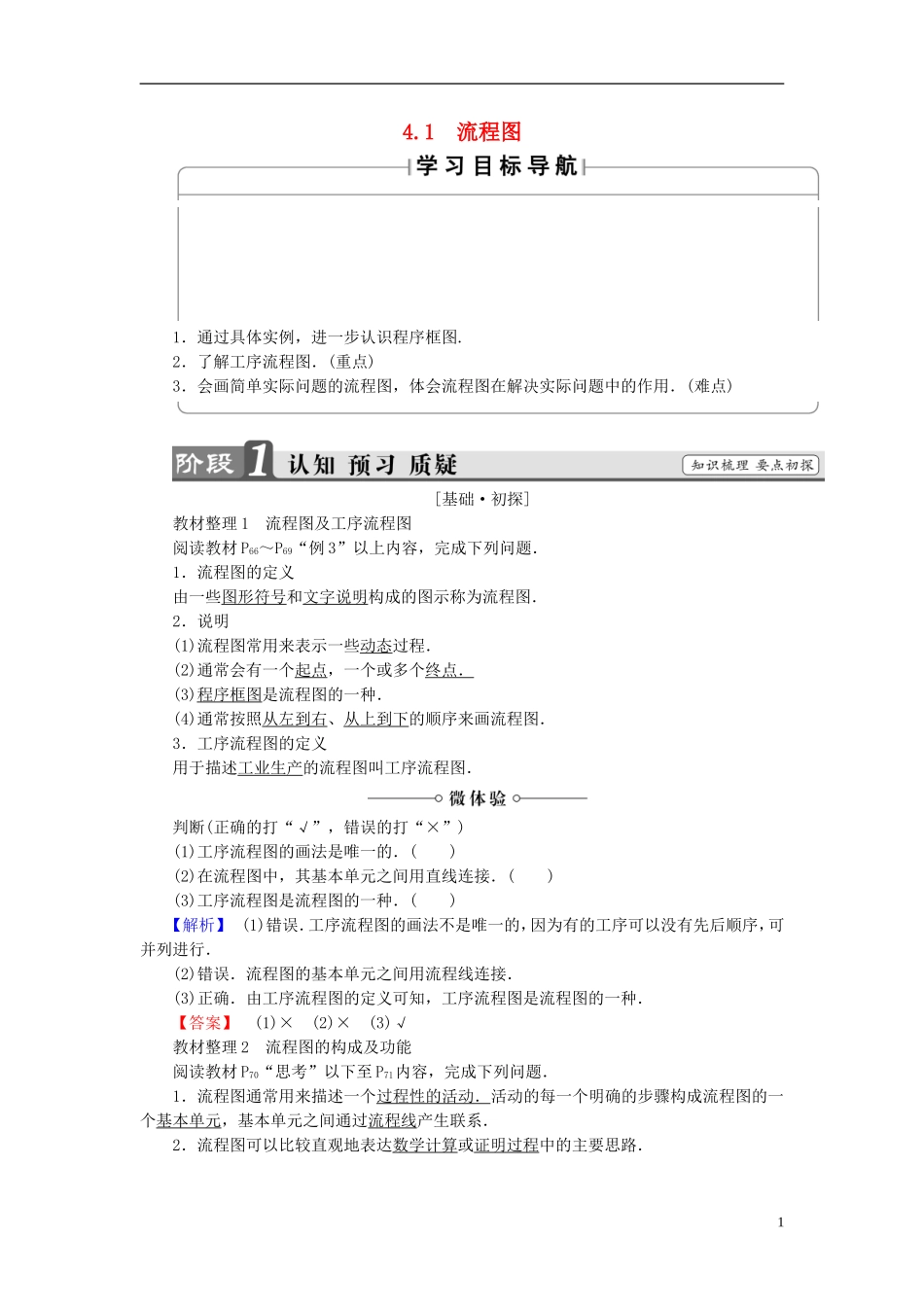

4.1 流程图1．通过具体实例，进一步认识程序框图. 2．了解工序流程图．(重点)3．会画简单实际问题的流程图，体会流程图在解决实际问题中的作用．(难点) [基础·初探]教材整理 1 流程图及工序流程图阅读教材 P66～P69“例 3”以上内容，完成下列问题．1．流程图的定义由一些图形符号和文字说明构成的图示称为流程图．2．说明(1)流程图常用来表示一些动态过程．(2)通常会有一个起点，一个或多个终点．(3)程序框图是流程图的一种．(4)通常按照从左到右、从上到下的顺序来画流程图．3．工序流程图的定义用于描述工业生产的流程图叫工序流程图．判断(正确的打“√”，错误的打“×”)(1)工序流程图的画法是唯一的．( )(2)在流程图中，其基本单元之间用直线连接．( )(3)工序流程图是流程图的一种．( )【解析】 (1)错误．工序流程图的画法不是唯一的，因为有的工序可以没有先后顺序，可并列进行．(2)错误．流程图的基本单元之间用流程线连接．(3)正确．由工序流程图的定义可知，工序流程图是流程图的一种．【答案】 (1)× (2)× (3)√教材整理 2 流程图的构成及功能阅读教材 P70“思考”以下至 P71内容，完成下列问题．1．流程图通常用来描述一个过程性的活动．活动的每一个明确的步骤构成流程图的一个基本单元，基本单元之间通过流程线产生联系．2．流程图可以比较直观地表达数学计算或证明过程中的主要思路．1下面是求过两点 P1(x1，y1)，P2(x2，y2)的直线的斜率的流程图，则空白处应填________．图 411【解析】 根据过两点 P1(x1，y1)，P2(x2，y2)的直线的斜率的定义知，当 x1＝x2时，直线的斜率不存在．故应填“x1＝x2？”．【答案】 x1＝x2? [小组合作型]程序框图 到银行办理个人异地汇款(不超过 100 万)时，银行要收取一定的手续费．汇款额不超过 100 元，收取 1 元手续费；超过 100 元但不超过 5 000 元，按汇款额的 1%收取；超过5 000 元，一律收取 50 元手续费．设计算法求汇款额为 x 元时，银行收取的手续费 y 元，画出流程图．【精彩点拨】 根据题意写出算法步骤，然后用流程图表示该算法即可．【自主解答】 依题意知y＝流程图如图所示．程序框图的一般读法(1)按照从左到右，从上到下的顺序．(2)理清算法的输入、输出、条件、循环等基本单元，并注意各要素之间的流向是如何建立的．(3)当程序框图中含有循环结构时需要首先明确循环的判断条件是什么，以便确定循环的次数．2[再练一题]1．某市的...
