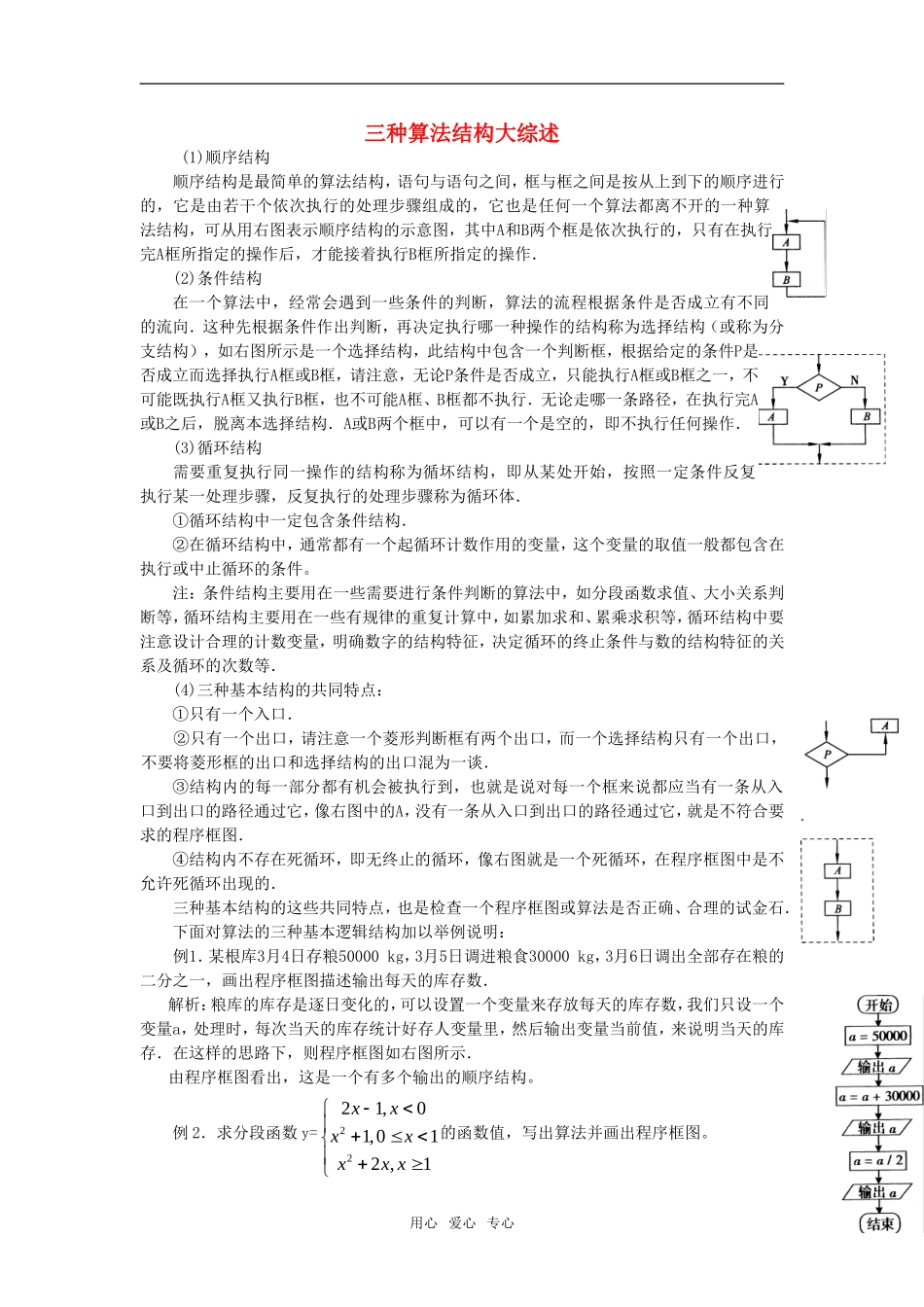

三种算法结构大综述 (1)顺序结构顺序结构是最简单的算法结构，语句与语句之间，框与框之间是按从上到下的顺序进行的，它是由若干个依次执行的处理步骤组成的，它也是任何一个算法都离不开的一种算法结构，可从用右图表示顺序结构的示意图，其中A和B两个框是依次执行的，只有在执行完A框所指定的操作后，才能接着执行B框所指定的操作．(2)条件结构在一个算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向．这种先根据条件作出判断，再决定执行哪一种操作的结构称为选择结构（或称为分支结构），如右图所示是一个选择结构，此结构中包含一个判断框，根据给定的条件P是否成立而选择执行A框或B框，请注意，无论P条件是否成立，只能执行A框或B框之一，不可能既执行A框又执行B框，也不可能A框、B框都不执行．无论走哪一条路径，在执行完A或B之后，脱离本选择结构．A或B两个框中，可以有一个是空的，即不执行任何操作．(3)循环结构需要重复执行同一操作的结构称为循坏结构，即从某处开始，按照一定条件反复执行某一处理步骤，反复执行的处理步骤称为循环体．①循环结构中一定包含条件结构．②在循环结构中，通常都有一个起循环计数作用的变量，这个变量的取值一般都包含在执行或中止循环的条件。注：条件结构主要用在一些需要进行条件判断的算法中，如分段函数求值、大小关系判断等，循环结构主要用在一些有规律的重复计算中，如累加求和、累乘求积等，循环结构中要注意设计合理的计数变量，明确数字的结构特征，决定循环的终止条件与数的结构特征的关系及循环的次数等．(4)三种基本结构的共同特点：①只有一个入口．②只有一个出口，请注意一个菱形判断框有两个出口，而一个选择结构只有一个出口，不要将菱形框的出口和选择结构的出口混为一谈．③结构内的每一部分都有机会被执行到，也就是说对每一个框来说都应当有一条从入口到出口的路径通过它，像右图中的A，没有一条从入口到出口的路径通过它，就是不符合要求的程序框图．④结构内不存在死循环，即无终止的循环，像右图就是一个死循环，在程序框图中是不允许死循环出现的．三种基本结构的这些共同特点，也是检查一个程序框图或算法是否正确、合理的试金石．下面对算法的三种基本逻辑结构加以举例说明：例1．某根库3月4日存粮50000 kg，3月5日调进粮食30000 kg，3月6日调出全部存在粮的二分之一，画出程序框图描述输出每天的库存数．解析：粮库的库存是逐日变化的，可以...
