高中数学《算法与程序框图-条件结构和循环结构》学案3 新人教A版必修3

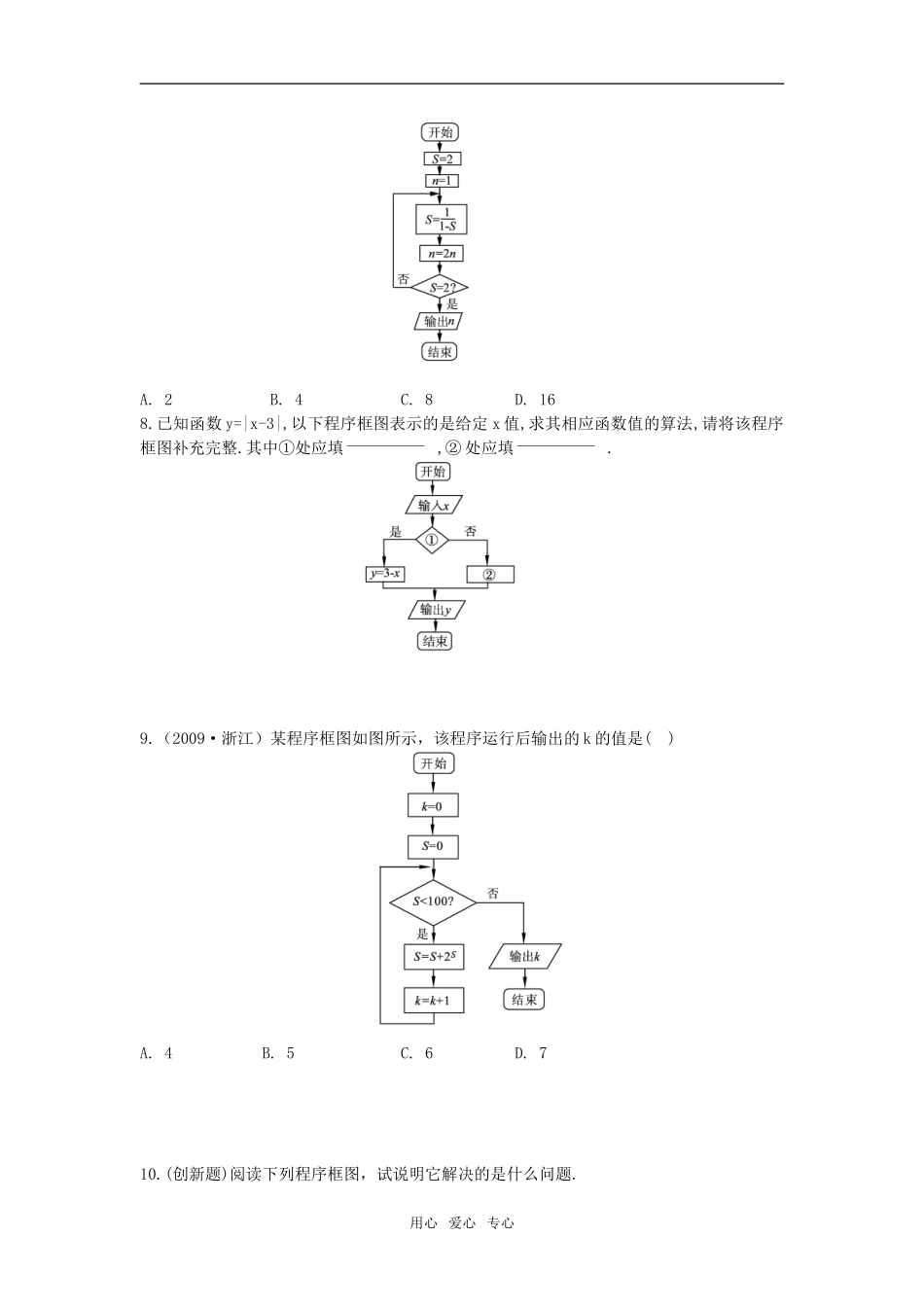

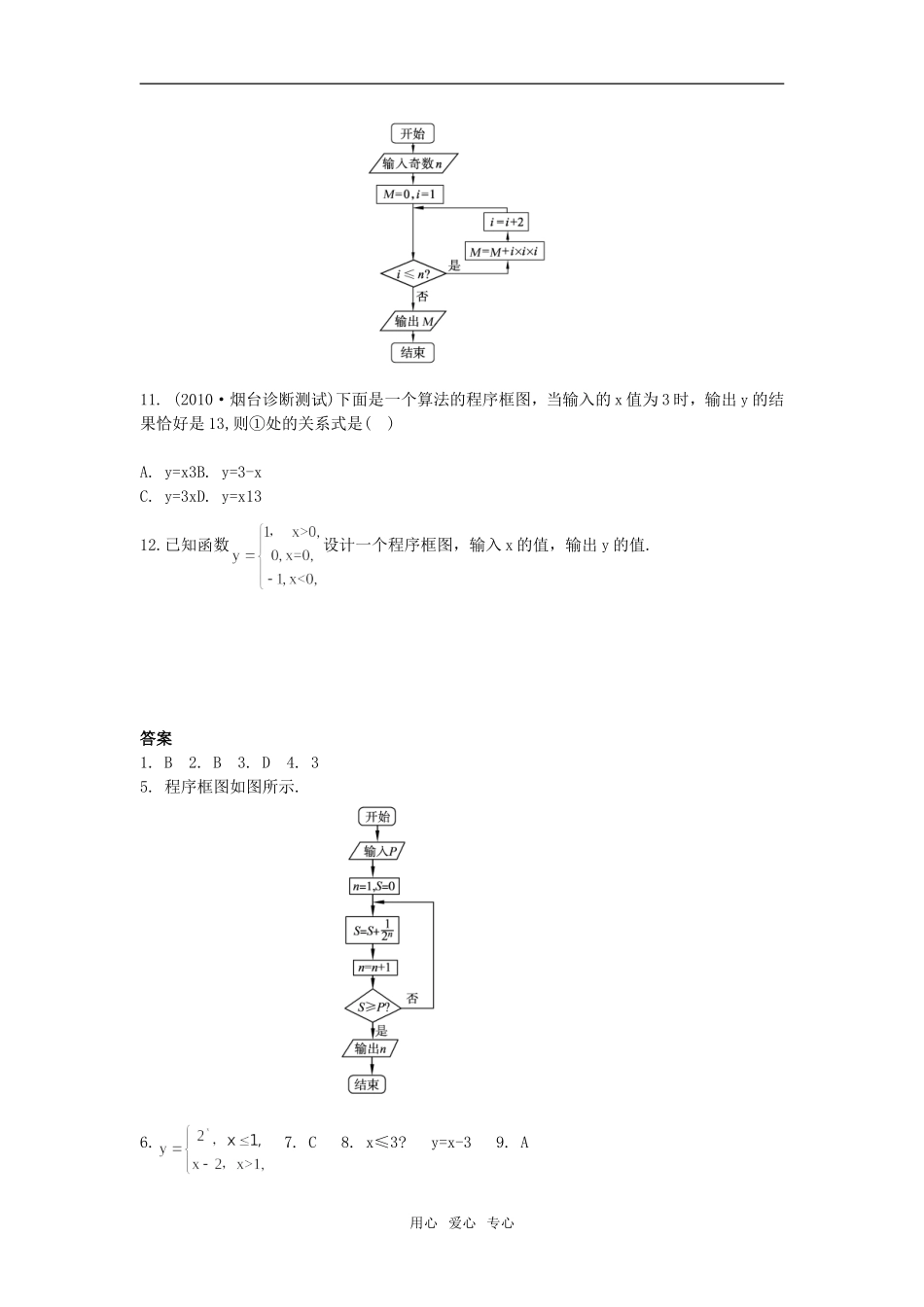

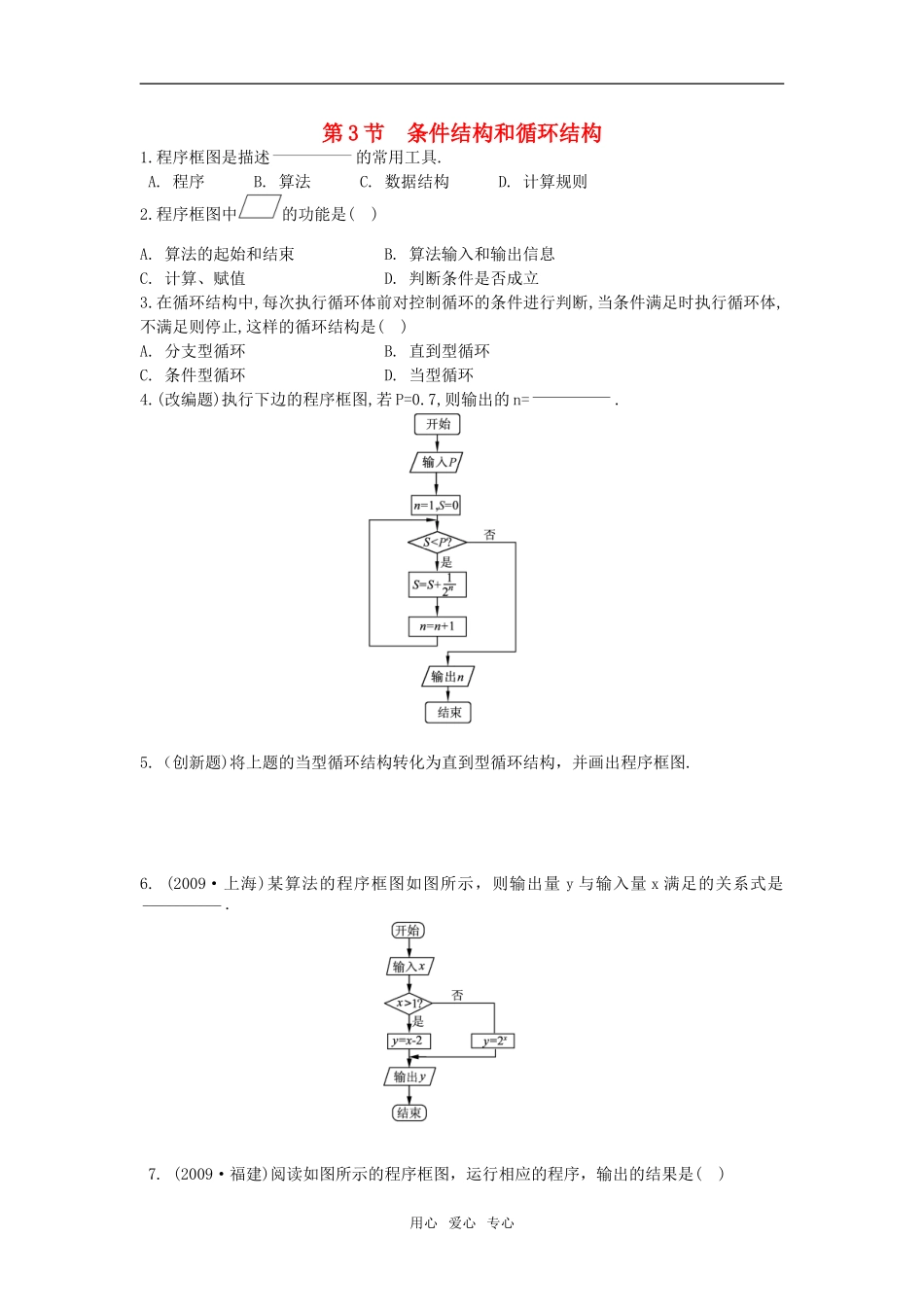

第 3 节 条件结构和循环结构1.程序框图是描述的常用工具. A. 程序 B. 算法 C. 数据结构 D. 计算规则2.程序框图中的功能是( )A. 算法的起始和结束 B. 算法输入和输出信息C. 计算、赋值 D. 判断条件是否成立3.在循环结构中,每次执行循环体前对控制循环的条件进行判断,当条件满足时执行循环体,不满足则停止,这样的循环结构是( )A. 分支型循环 B. 直到型循环C. 条件型循环 D. 当型循环4.(改编题)执行下边的程序框图,若 P=0.7,则输出的 n=.5.（创新题)将上题的当型循环结构转化为直到型循环结构，并画出程序框图.6. (2009·上海)某算法的程序框图如图所示，则输出量 y 与输入量 x 满足的关系式是.7. (2009·福建)阅读如图所示的程序框图，运行相应的程序，输出的结果是( )用心 爱心 专心A. 2 B. 4 C. 8 D. 168.已知函数 y=|x-3|,以下程序框图表示的是给定 x 值,求其相应函数值的算法,请将该程序框图补充完整.其中①处应填 ,② 处应填 .9.（2009·浙江）某程序框图如图所示，该程序运行后输出的 k 的值是( )A. 4 B. 5 C. 6 D. 710.(创新题)阅读下列程序框图，试说明它解决的是什么问题.用心 爱心 专心11. (2010·烟台诊断测试)下面是一个算法的程序框图，当输入的 x 值为 3 时，输出 y 的结果恰好是 13,则①处的关系式是( )A. y=x3B. y=3-xC. y=3xD. y=x1312.已知函数设计一个程序框图，输入 x 的值，输出 y 的值.答案1. B 2. B 3. D 4. 35. 程序框图如图所示.6. 7. C 8. x≤3? y=x-3 9. A用心 爱心 专心10. 解析： 本题为当型循环结构，先执行 i≤n?，再循环，i=1 是奇数，执行循环体时 i 均取奇数，M 是所有奇数的 3 次幂之和即计算 13+33+53+…+n3的值.11. C12. 解析： 程序框图为用心 爱心 专心
