光伏组件安装施工方案VIP专享

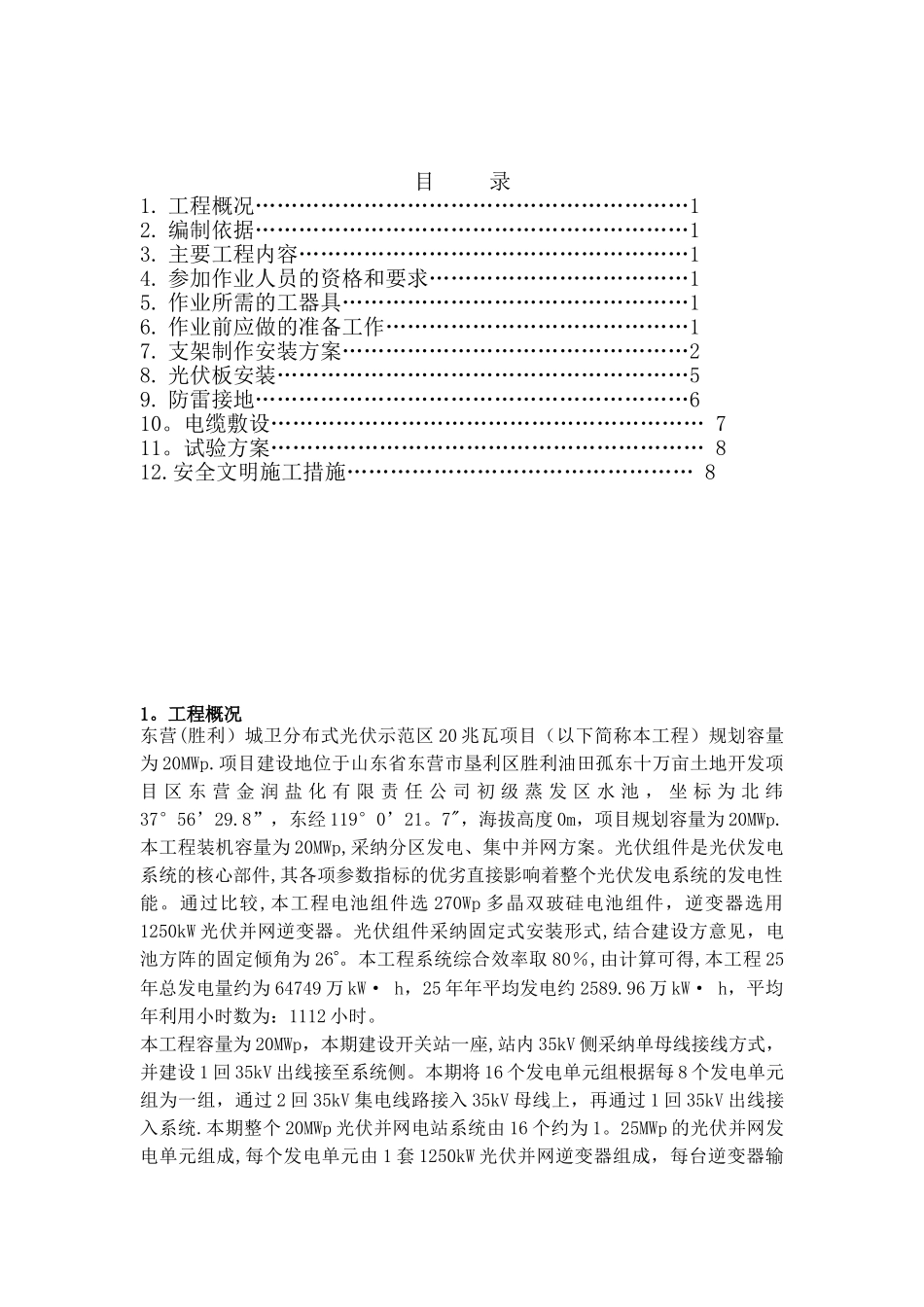

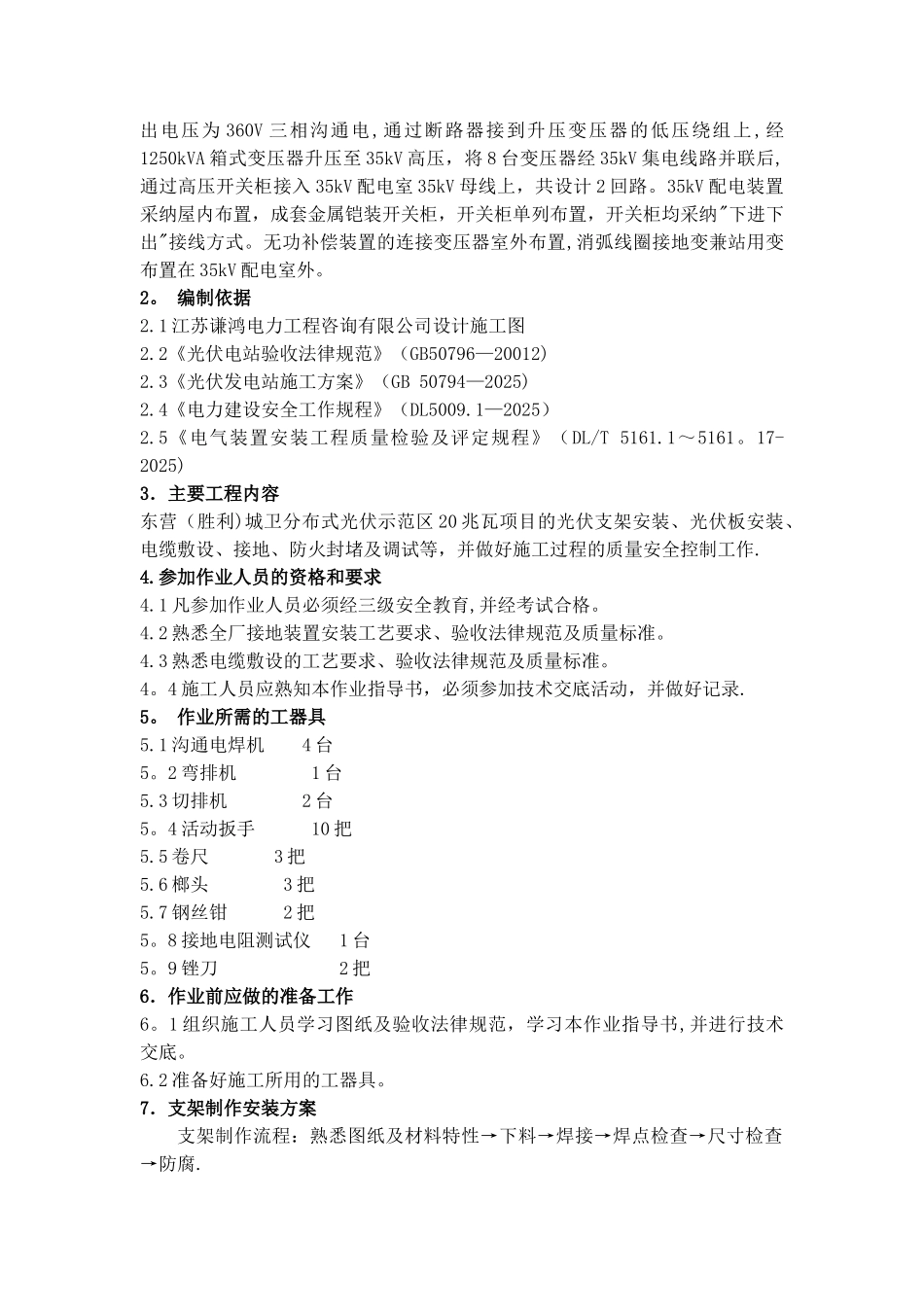

目 录1. 工程概况……………………………………………………12. 编制依据……………………………………………………13. 主要工程内容………………………………………………14. 参加作业人员的资格和要求………………………………15. 作业所需的工器具…………………………………………16. 作业前应做的准备工作……………………………………17. 支架制作安装方案…………………………………………28. 光伏板安装…………………………………………………59. 防雷接地……………………………………………………610。电缆敷设…………………………………………………… 711。试验方案…………………………………………………… 812.安全文明施工措施………………………………………… 81。工程概况东营(胜利）城卫分布式光伏示范区 20 兆瓦项目（以下简称本工程）规划容量为 20MWp.项目建设地位于山东省东营市垦利区胜利油田孤东十万亩土地开发项目 区 东 营 金 润 盐 化 有 限 责 任 公 司 初 级 蒸 发 区 水 池 ， 坐 标 为 北 纬37°56’29.8”，东经 119°0’21。7"，海拔高度 0m，项目规划容量为 20MWp.本工程装机容量为 20MWp,采纳分区发电、集中并网方案。光伏组件是光伏发电系统的核心部件,其各项参数指标的优劣直接影响着整个光伏发电系统的发电性能。通过比较,本工程电池组件选 270Wp 多晶双玻硅电池组件，逆变器选用1250kW 光伏并网逆变器。光伏组件采纳固定式安装形式,结合建设方意见，电池方阵的固定倾角为 26。本工程系统综合效率取 80％,由计算可得,本工程 25年总发电量约为 64749 万 kW· h，25 年年平均发电约 2589.96 万 kW· h，平均年利用小时数为：1112 小时。本工程容量为 20MWp，本期建设开关站一座,站内 35kV 侧采纳单母线接线方式，并建设 1 回 35kV 出线接至系统侧。本期将 16 个发电单元组根据每 8 个发电单元组为一组，通过 2 回 35kV 集电线路接入 35kV 母线上，再通过 1 回 35kV 出线接入系统.本期整个 20MWp 光伏并网电站系统由 16 个约为 1。25MWp 的光伏并网发电单元组成,每个发电单元由 1 套 1250kW 光伏并网逆变器组成，每台逆变器输出电压为 360V 三相沟通电,通过断路器接到升压变压器的低压绕组上 ,经1250kVA 箱式变压器升压至 35kV 高压，将 8 台变压器经 35kV 集电线路并联后,通过高压开关柜接入...
