光伏组件安装方案VIP专享

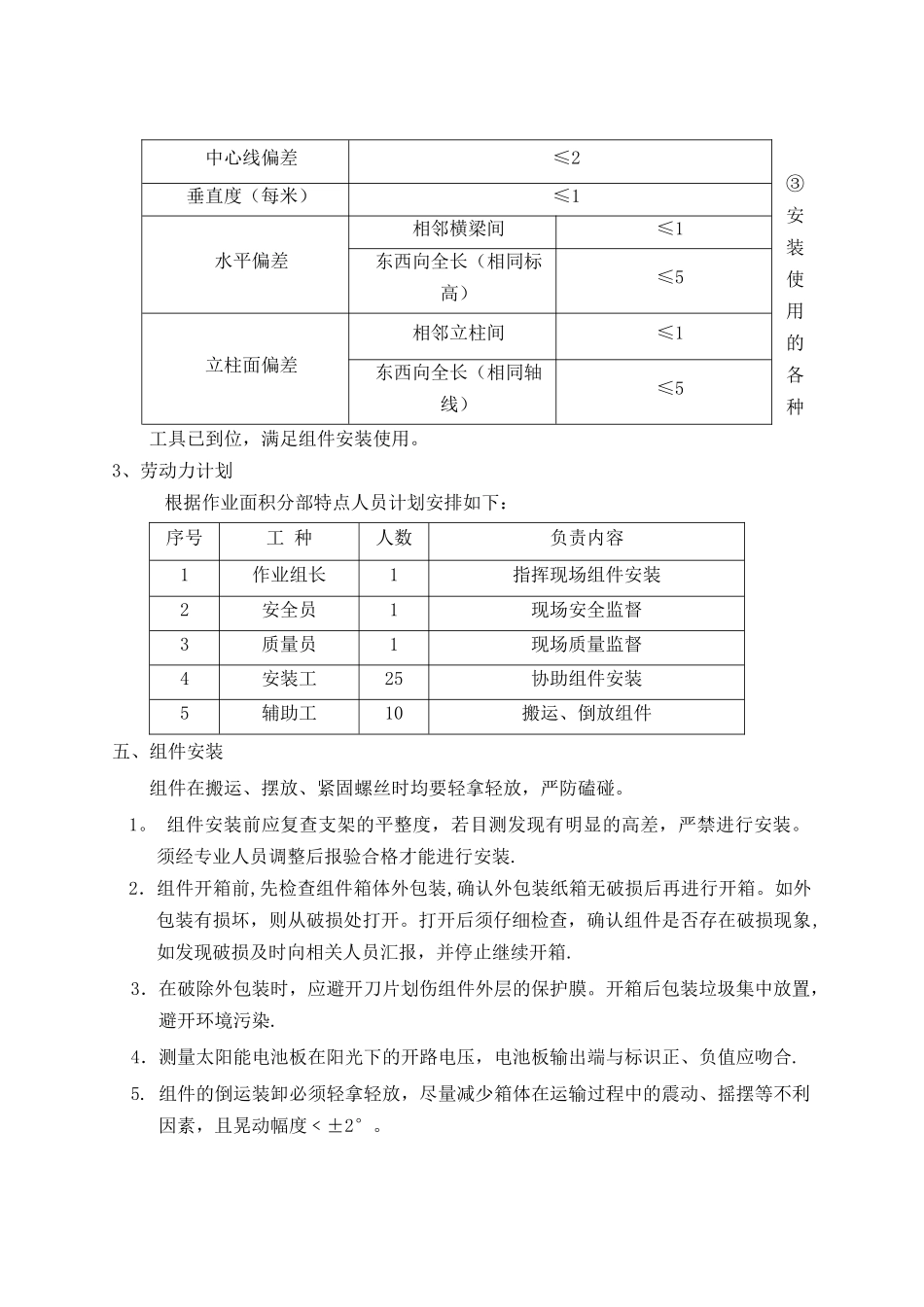

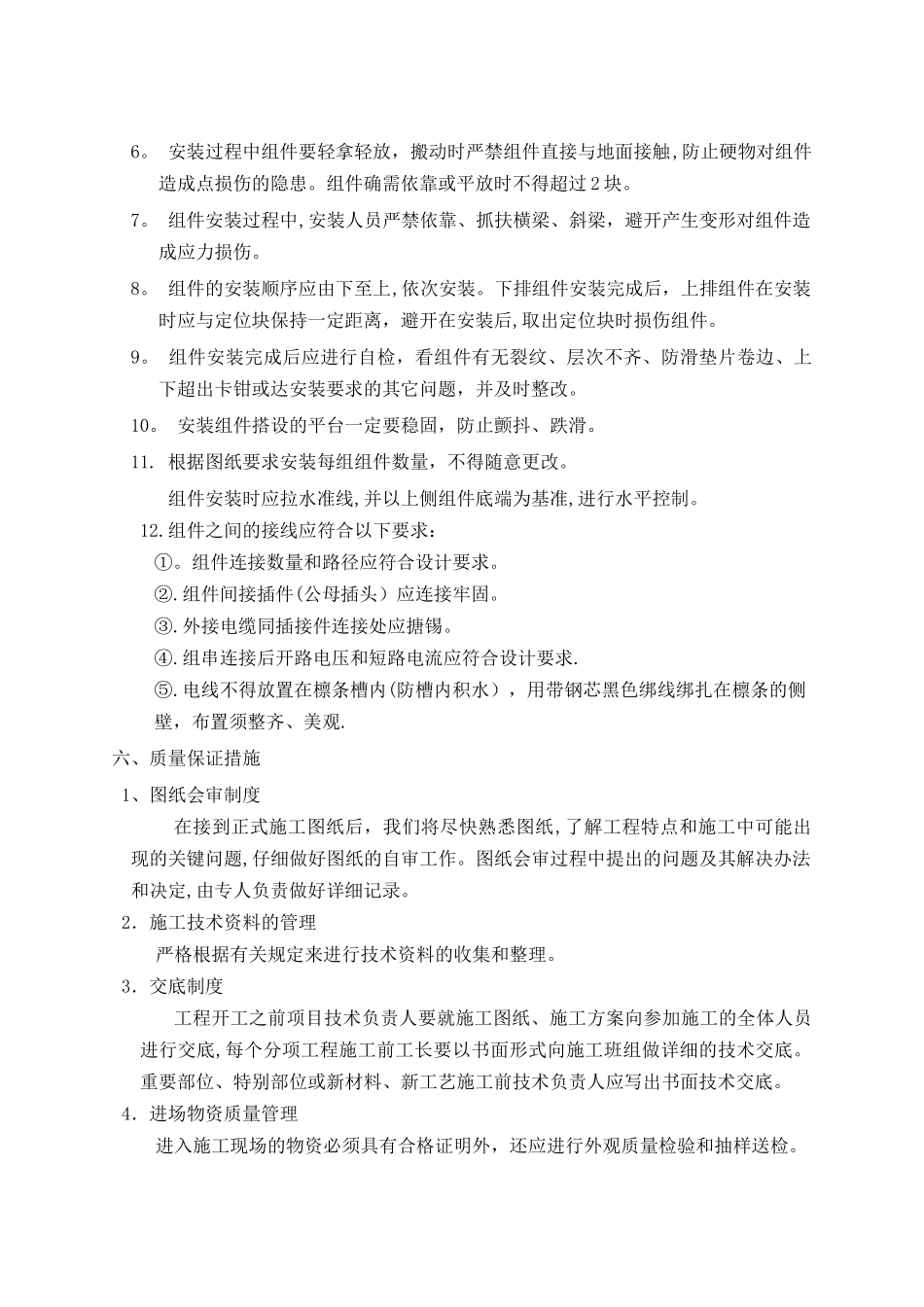

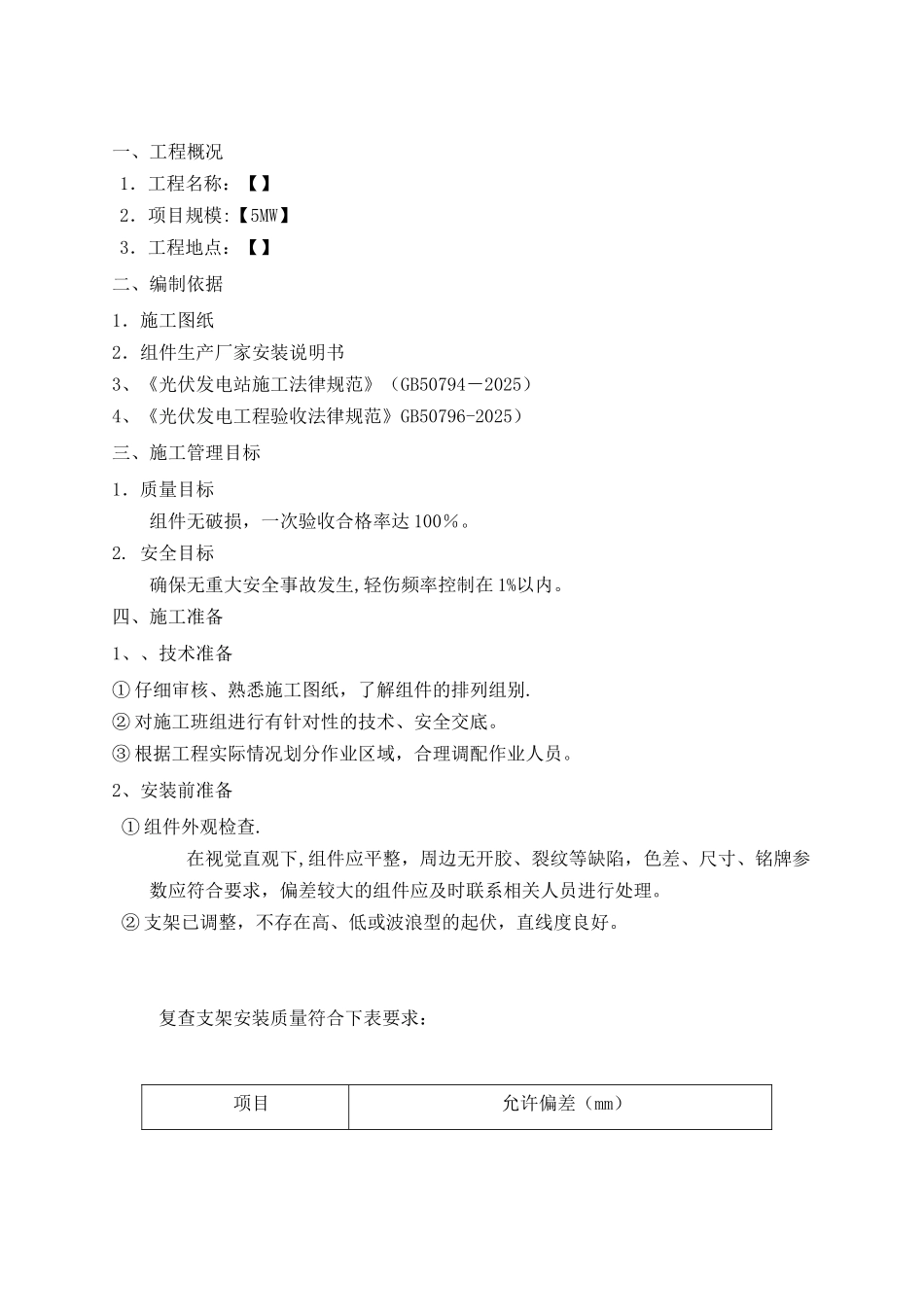

一、工程概况1．工程名称：【】2．项目规模:【5MW】3．工程地点：【】二、编制依据1．施工图纸2．组件生产厂家安装说明书3、《光伏发电站施工法律规范》（GB50794－2025）4、《光伏发电工程验收法律规范》GB50796-2025）三、施工管理目标1．质量目标组件无破损，一次验收合格率达 100％。2. 安全目标确保无重大安全事故发生,轻伤频率控制在 1%以内。四、施工准备1、、技术准备① 仔细审核、熟悉施工图纸，了解组件的排列组别.② 对施工班组进行有针对性的技术、安全交底。③ 根据工程实际情况划分作业区域，合理调配作业人员。2、安装前准备① 组件外观检查.在视觉直观下,组件应平整，周边无开胶、裂纹等缺陷，色差、尺寸、铭牌参数应符合要求，偏差较大的组件应及时联系相关人员进行处理。② 支架已调整，不存在高、低或波浪型的起伏，直线度良好。复查支架安装质量符合下表要求：项目允许偏差（mm）③安装使用的各种工具已到位，满足组件安装使用。3、劳动力计划根据作业面积分部特点人员计划安排如下：序号工 种人数负责内容1作业组长1指挥现场组件安装2安全员1现场安全监督3质量员1现场质量监督4安装工25协助组件安装5辅助工10搬运、倒放组件五、组件安装组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。1。 组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。须经专业人员调整后报验合格才能进行安装.2．组件开箱前,先检查组件箱体外包装,确认外包装纸箱无破损后再进行开箱。如外包装有损坏，则从破损处打开。打开后须仔细检查，确认组件是否存在破损现象,如发现破损及时向相关人员汇报，并停止继续开箱.3．在破除外包装时，应避开刀片划伤组件外层的保护膜。开箱后包装垃圾集中放置，避开环境污染.4．测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正、负值应吻合.5. 组件的倒运装卸必须轻拿轻放，尽量减少箱体在运输过程中的震动、摇摆等不利因素，且晃动幅度﹤±2°。中心线偏差≤2垂直度（每米）≤1水平偏差相邻横梁间≤1东西向全长（相同标高）≤5立柱面偏差相邻立柱间≤1东西向全长（相同轴线）≤56。 安装过程中组件要轻拿轻放，搬动时严禁组件直接与地面接触,防止硬物对组件造成点损伤的隐患。组件确需依靠或平放时不得超过 2 块。7。 组件安装过程中,安装人员严禁依靠、抓扶横梁、斜梁，避开产生变形对组件造成应力损伤。8。 组件的安装顺序应由下至上,依次安装。下排组件安装...
