光纤在监控工程中的应用

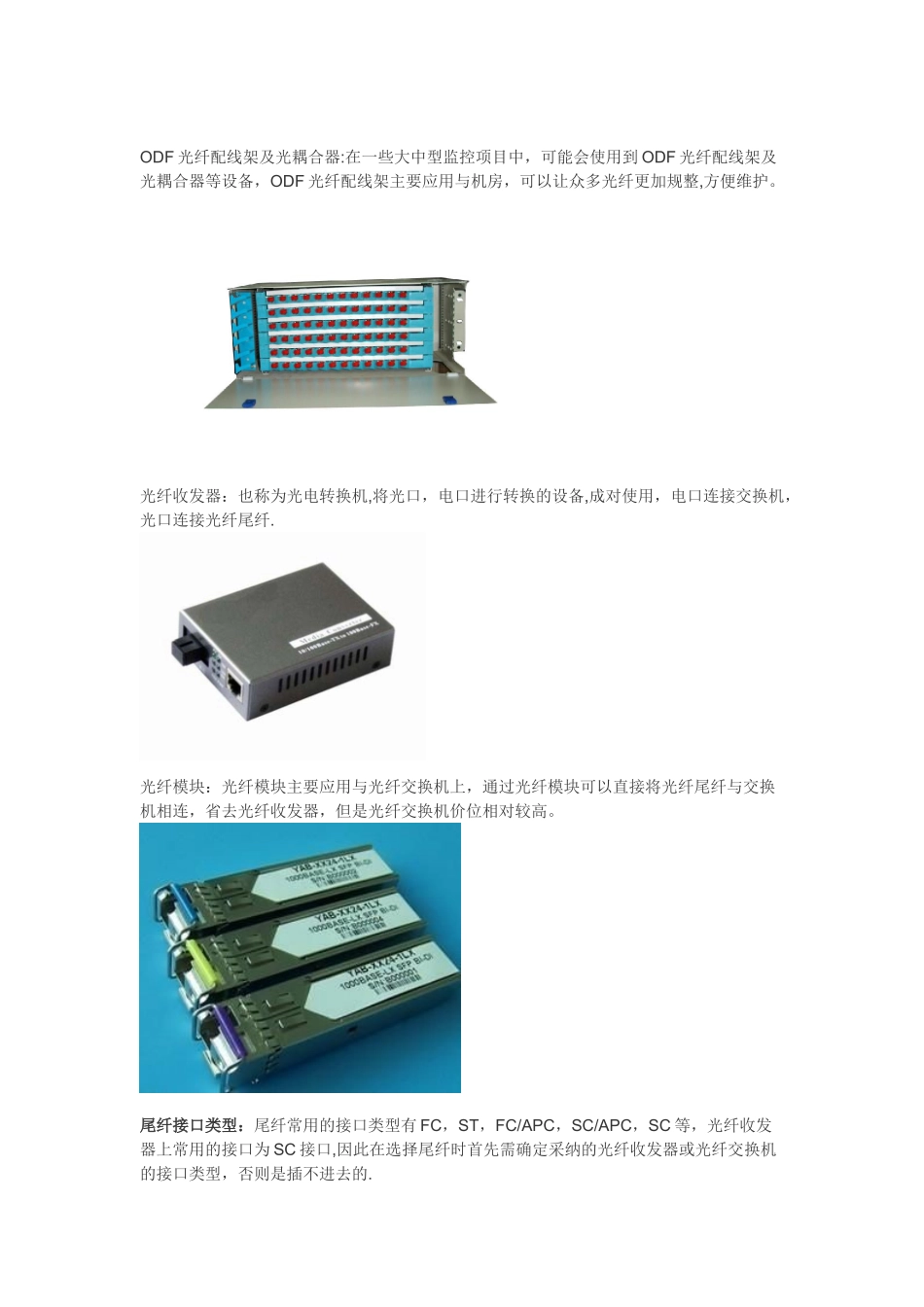

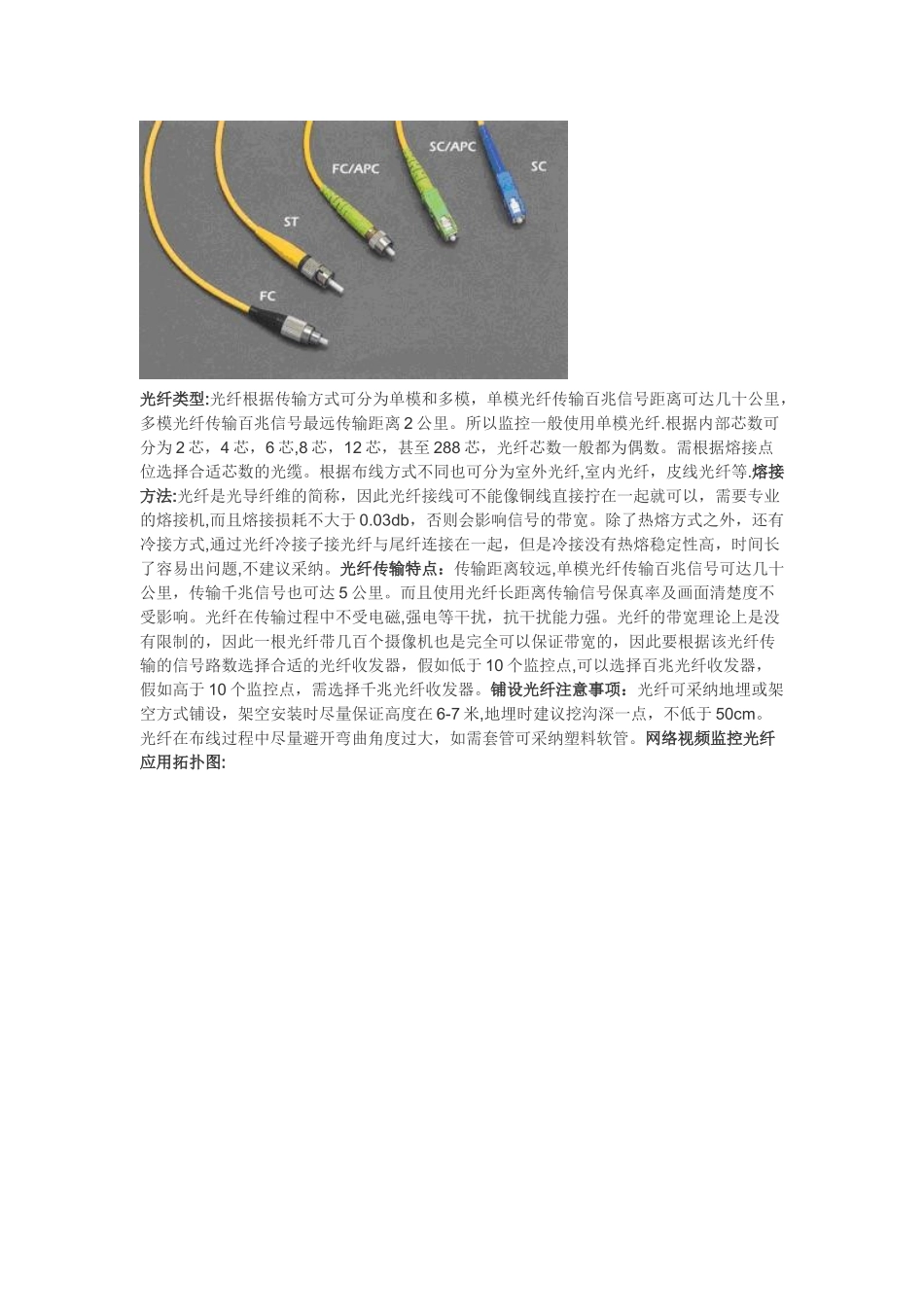

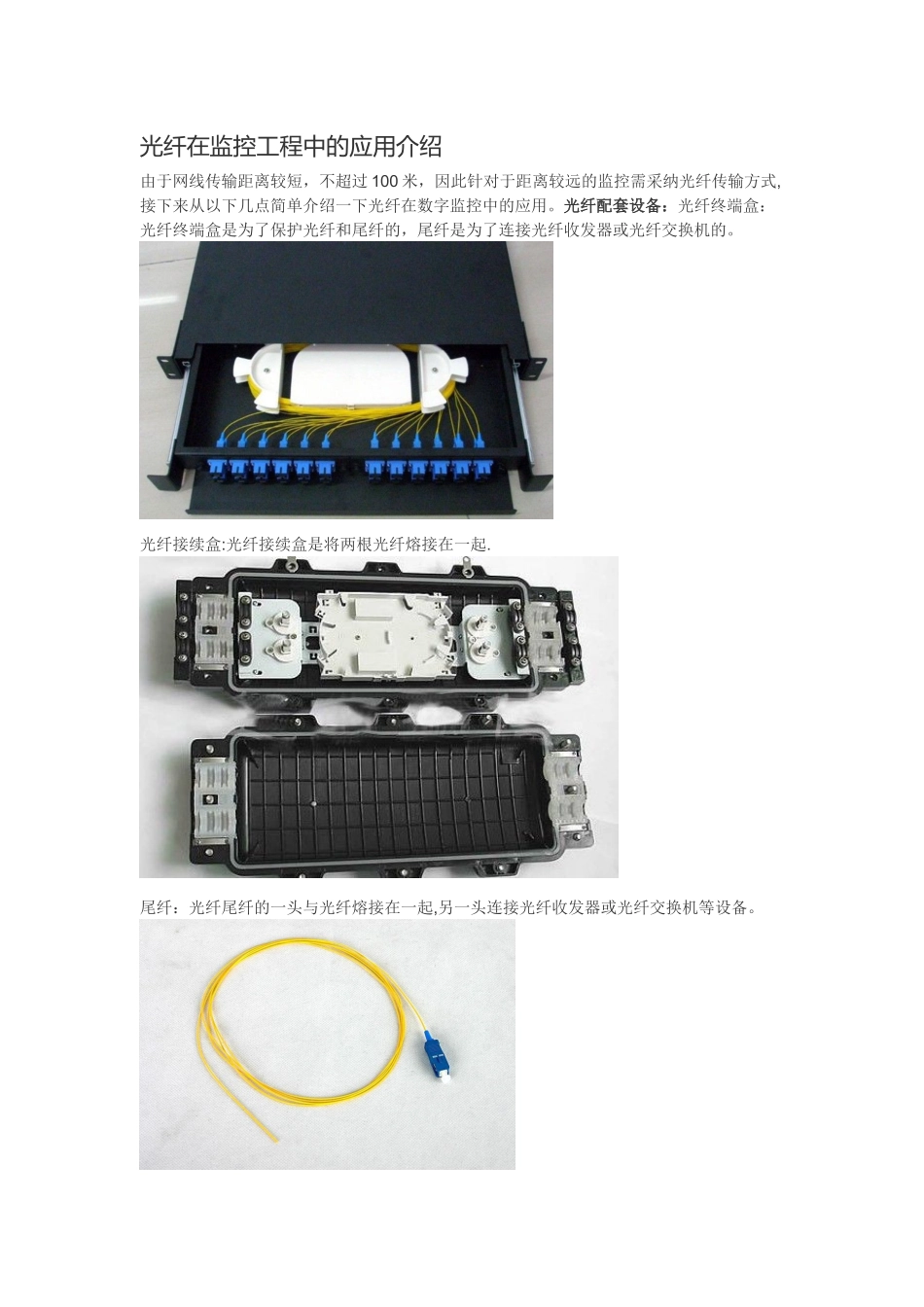

光纤在监控工程中的应用介绍由于网线传输距离较短，不超过 100 米，因此针对于距离较远的监控需采纳光纤传输方式,接下来从以下几点简单介绍一下光纤在数字监控中的应用。光纤配套设备：光纤终端盒：光纤终端盒是为了保护光纤和尾纤的，尾纤是为了连接光纤收发器或光纤交换机的。光纤接续盒:光纤接续盒是将两根光纤熔接在一起.尾纤：光纤尾纤的一头与光纤熔接在一起,另一头连接光纤收发器或光纤交换机等设备。ODF 光纤配线架及光耦合器:在一些大中型监控项目中，可能会使用到 ODF 光纤配线架及光耦合器等设备，ODF 光纤配线架主要应用与机房，可以让众多光纤更加规整,方便维护。光纤收发器：也称为光电转换机,将光口，电口进行转换的设备,成对使用，电口连接交换机，光口连接光纤尾纤.光纤模块：光纤模块主要应用与光纤交换机上，通过光纤模块可以直接将光纤尾纤与交换机相连，省去光纤收发器，但是光纤交换机价位相对较高。尾纤接口类型：尾纤常用的接口类型有 FC，ST，FC/APC，SC/APC，SC 等，光纤收发器上常用的接口为 SC 接口,因此在选择尾纤时首先需确定采纳的光纤收发器或光纤交换机的接口类型，否则是插不进去的.光纤类型:光纤根据传输方式可分为单模和多模，单模光纤传输百兆信号距离可达几十公里，多模光纤传输百兆信号最远传输距离 2 公里。所以监控一般使用单模光纤.根据内部芯数可分为 2 芯，4 芯，6 芯,8 芯，12 芯，甚至 288 芯，光纤芯数一般都为偶数。需根据熔接点位选择合适芯数的光缆。根据布线方式不同也可分为室外光纤,室内光纤，皮线光纤等.熔接方法:光纤是光导纤维的简称，因此光纤接线可不能像铜线直接拧在一起就可以，需要专业的熔接机,而且熔接损耗不大于 0.03db，否则会影响信号的带宽。除了热熔方式之外，还有冷接方式,通过光纤冷接子接光纤与尾纤连接在一起，但是冷接没有热熔稳定性高，时间长了容易出问题,不建议采纳。光纤传输特点：传输距离较远,单模光纤传输百兆信号可达几十公里，传输千兆信号也可达 5 公里。而且使用光纤长距离传输信号保真率及画面清楚度不受影响。光纤在传输过程中不受电磁,强电等干扰，抗干扰能力强。光纤的带宽理论上是没有限制的，因此一根光纤带几百个摄像机也是完全可以保证带宽的，因此要根据该光纤传输的信号路数选择合适的光纤收发器，假如低于 10 个监控点,可以选择百兆光纤收发器，假如高于 10 个监控点，需选择千兆光纤收发器。铺设光纤注意事项：光纤...
