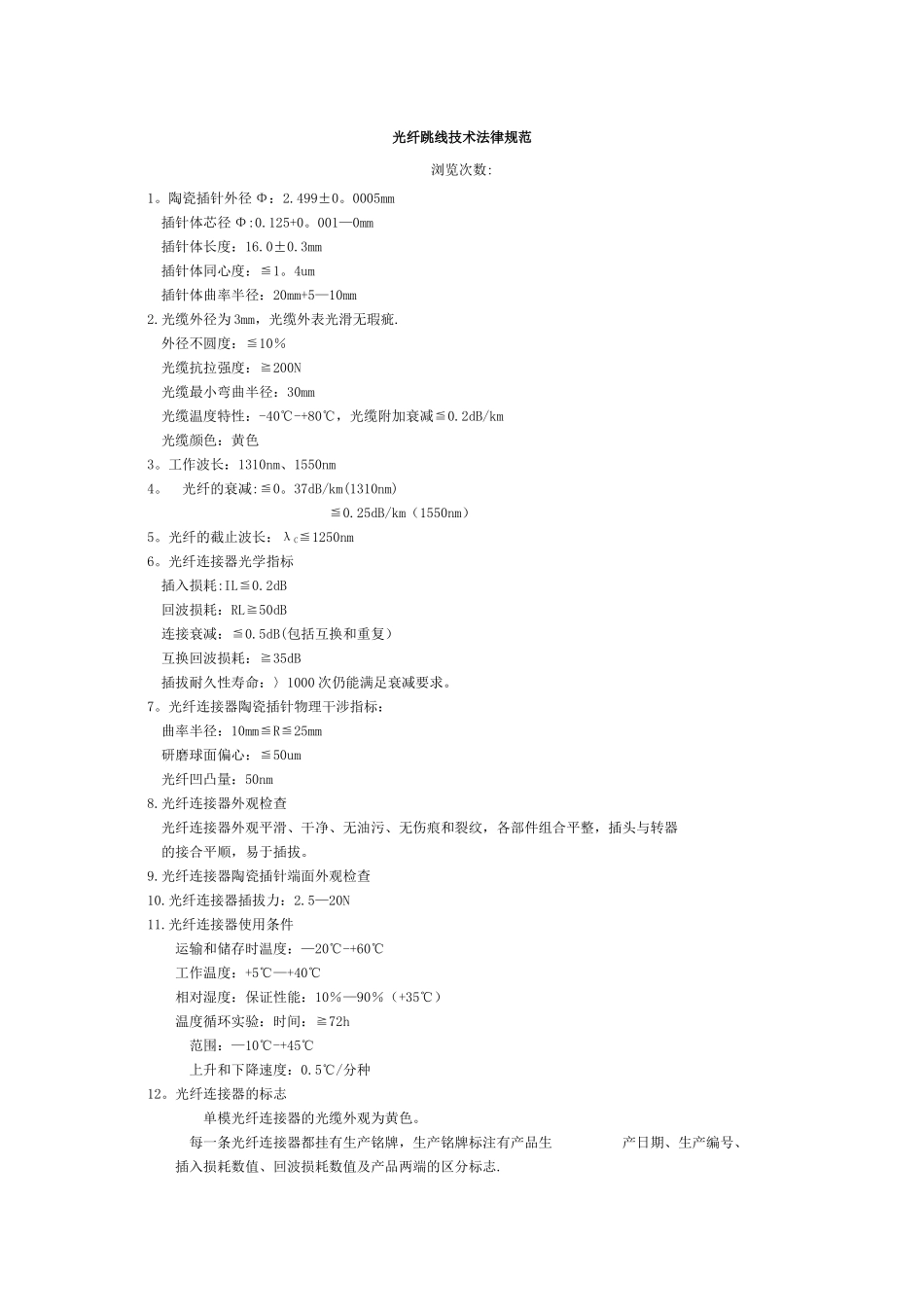

光纤跳线技术法律规范浏览次数:1。陶瓷插针外径 Φ：2.499±0。0005mm 插针体芯径 Φ:0.125+0。001—0mm 插针体长度：16.0±0.3mm 插针体同心度：≦1。4um 插针体曲率半径：20mm+5—10mm2.光缆外径为 3mm，光缆外表光滑无瑕疵. 外径不圆度：≦10％ 光缆抗拉强度：≧200N 光缆最小弯曲半径：30mm 光缆温度特性：-40℃-+80℃，光缆附加衰减≦0.2dB/km 光缆颜色：黄色3。工作波长：1310nm、1550nm4。 光纤的衰减:≦0。37dB/km(1310nm) ≦0.25dB/km（1550nm）5。光纤的截止波长：λC≦1250nm6。光纤连接器光学指标 插入损耗:IL≦0.2dB 回波损耗：RL≧50dB 连接衰减：≦0.5dB(包括互换和重复） 互换回波损耗：≧35dB 插拔耐久性寿命：〉1000 次仍能满足衰减要求。7。光纤连接器陶瓷插针物理干涉指标： 曲率半径：10mm≦R≦25mm 研磨球面偏心：≦50um 光纤凹凸量：50nm8.光纤连接器外观检查 光纤连接器外观平滑、干净、无油污、无伤痕和裂纹，各部件组合平整，插头与转器 的接合平顺，易于插拔。9.光纤连接器陶瓷插针端面外观检查10.光纤连接器插拔力：2.5—20N11.光纤连接器使用条件 运输和储存时温度：—20℃-+60℃ 工作温度：+5℃—+40℃ 相对湿度：保证性能：10％—90％（+35℃） 温度循环实验：时间：≧72h 范围：—10℃-+45℃ 上升和下降速度：0.5℃/分种12。光纤连接器的标志 单模光纤连接器的光缆外观为黄色。 每一条光纤连接器都挂有生产铭牌，生产铭牌标注有产品生 产日期、生产编号、 插入损耗数值、回波损耗数值及产品两端的区分标志. 光纤连接器的包装盒上标注有产品型号、生产厂家。13.光纤连接器的包装 每一条光纤连接器用 PVC 包装盒包装,接头用防尘帽盖好。盘卷好后,盘卷直径不小 于尾部光缆直径的 25 倍。14。光纤连接器的运输 光纤连接器用硬纸箱作外包装,在纸箱上标注有禁止大力抛摔、挤压及防雨防油污标 志。保证光纤连接器的运输安全. 性能指标：参数单位FC， SC， LC/铠装跳线ST, MUMT-RJ， MPOE2000单模多模 单模多模 单模多模 单模PCUPCAPCPCPCUPCPCPCUPCPCPCAPC插入损耗dB≤0.3≤0.2≤0.3≤0。2≤0。3≤0.2≤0.2≤0.3≤0。2≤0.2≤0.3≤0。3回波损耗dB≥45 ≥50 ≥60 ≥30 ≥45 ≥50 ≥30 ≥45 ≥50 ≥35 ≥55 ≥75工作波长nm1310， 15101310, 15101310， 15101310, 1510互换性dB≤0.2≤0。2≤0。2≤0.2振动dB≤0.2≤0。2≤0。2≤0。2工作温度℃—40～75—40~75—40~75—40～75贮藏温度℃—45～85-45～85-45~85—45～85光缆外径mmφ3.0， φ2。0, φ0。9φ3。0， φ2。0, φ0.9φ3。0， φ2.0, φ0。9φ3。0， φ2。0, φ0.9
