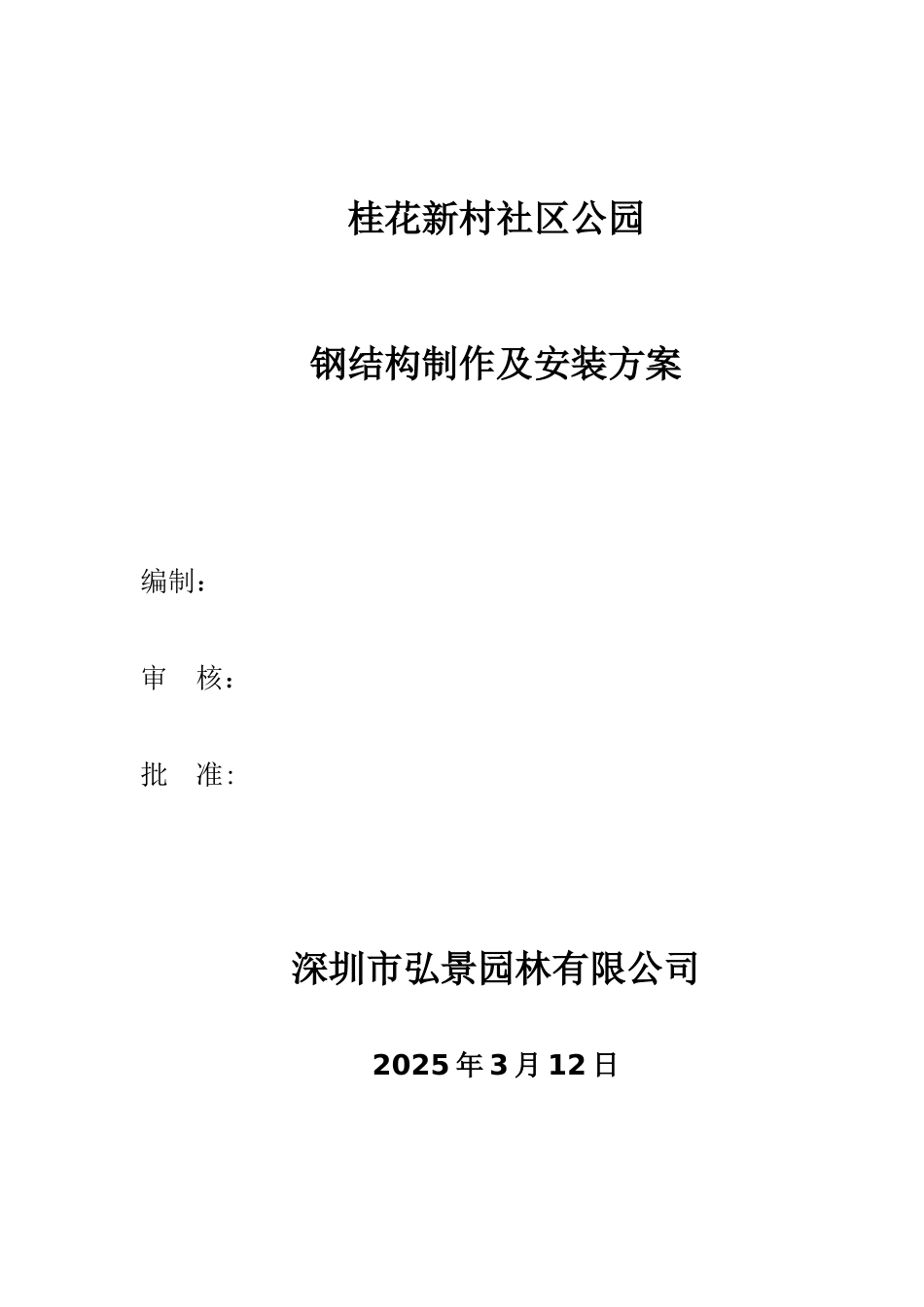

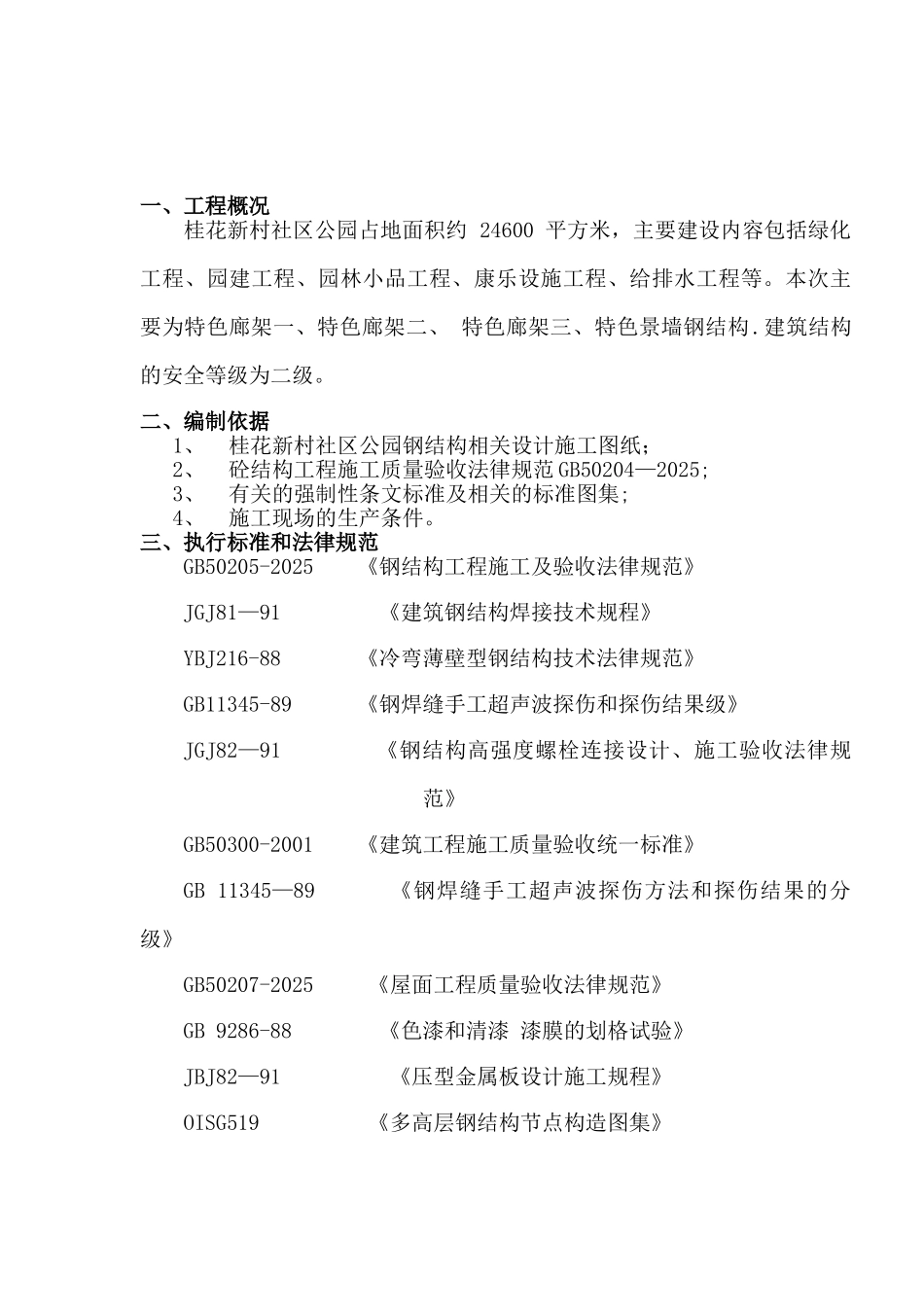

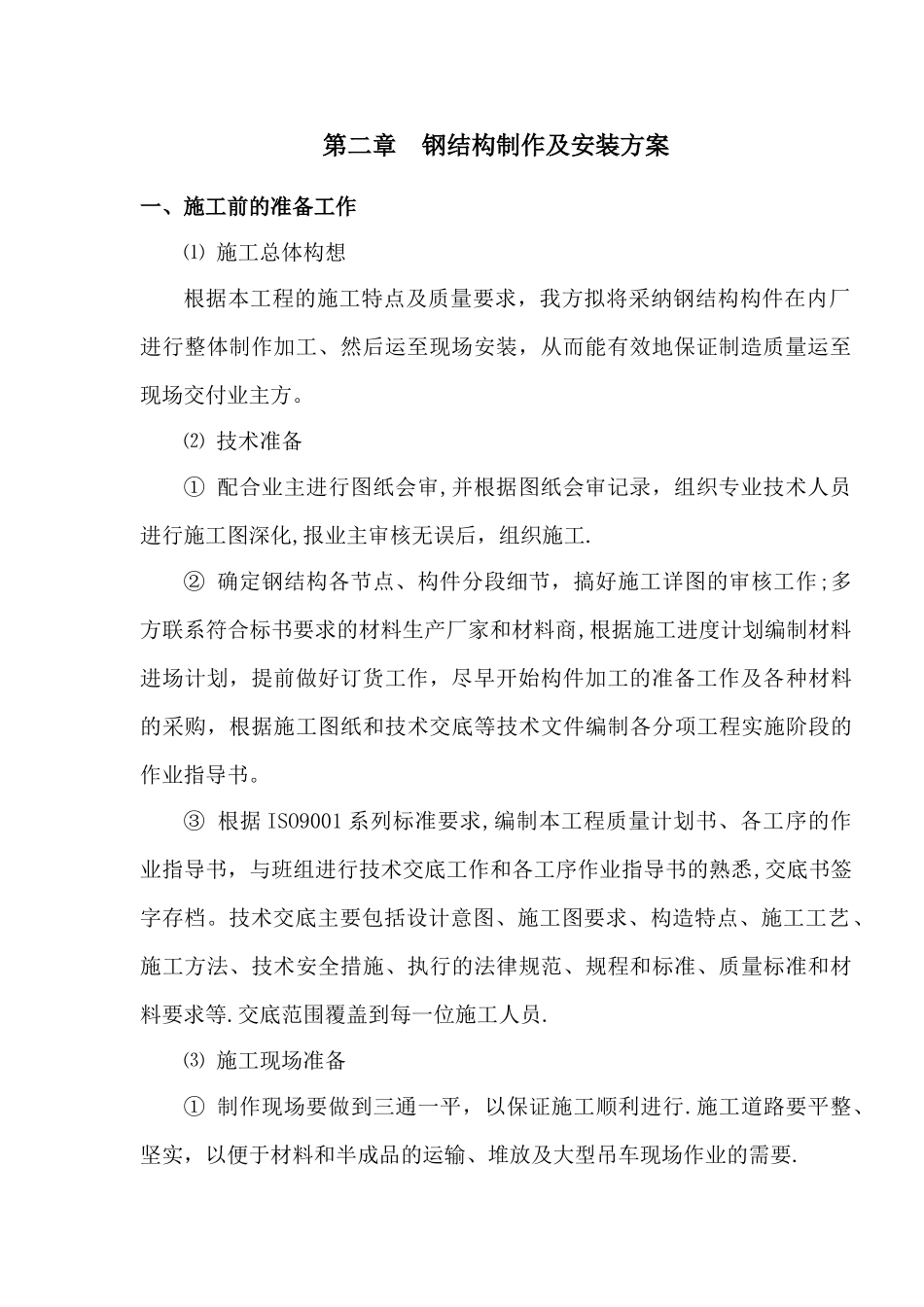

桂花新村社区公园钢结构制作及安装方案编制：审 核：批 准:深圳市弘景园林有限公司2025 年 3 月 12 日一、工程概况桂花新村社区公园占地面积约 24600 平方米，主要建设内容包括绿化工程、园建工程、园林小品工程、康乐设施工程、给排水工程等。本次主要为特色廊架一、特色廊架二、 特色廊架三、特色景墙钢结构.建筑结构的安全等级为二级。二、编制依据1、桂花新村社区公园钢结构相关设计施工图纸；2、砼结构工程施工质量验收法律规范 GB50204—2025;3、有关的强制性条文标准及相关的标准图集;4、施工现场的生产条件。三、执行标准和法律规范GB50205-2025 《钢结构工程施工及验收法律规范》 JGJ81—91 《建筑钢结构焊接技术规程》YBJ216-88 《冷弯薄壁型钢结构技术法律规范》GB11345-89 《钢焊缝手工超声波探伤和探伤结果级》JGJ82—91 《钢结构高强度螺栓连接设计、施工验收法律规范》GB50300-2001 《建筑工程施工质量验收统一标准》GB 11345—89 《钢焊缝手工超声波探伤方法和探伤结果的分级》GB50207-2025 《屋面工程质量验收法律规范》GB 9286-88 《色漆和清漆 漆膜的划格试验》JBJ82—91 《压型金属板设计施工规程》OISG519 《多高层钢结构节点构造图集》第二章 钢结构制作及安装方案一、施工前的准备工作⑴ 施工总体构想根据本工程的施工特点及质量要求，我方拟将采纳钢结构构件在内厂进行整体制作加工、然后运至现场安装，从而能有效地保证制造质量运至现场交付业主方。⑵ 技术准备① 配合业主进行图纸会审,并根据图纸会审记录，组织专业技术人员进行施工图深化,报业主审核无误后，组织施工.② 确定钢结构各节点、构件分段细节，搞好施工详图的审核工作;多方联系符合标书要求的材料生产厂家和材料商,根据施工进度计划编制材料进场计划，提前做好订货工作，尽早开始构件加工的准备工作及各种材料的采购，根据施工图纸和技术交底等技术文件编制各分项工程实施阶段的作业指导书。③ 根据 ISO9001 系列标准要求,编制本工程质量计划书、各工序的作业指导书，与班组进行技术交底工作和各工序作业指导书的熟悉,交底书签字存档。技术交底主要包括设计意图、施工图要求、构造特点、施工工艺、施工方法、技术安全措施、执行的法律规范、规程和标准、质量标准和材料要求等.交底范围覆盖到每一位施工人员.⑶ 施工现场准备① 制作现场要做到三通一平，以保证施工顺利进行.施工道路要平整、坚实，以便于材料和半成品的...
