公路桥梁施工技术规范JTGTF50-2025附录

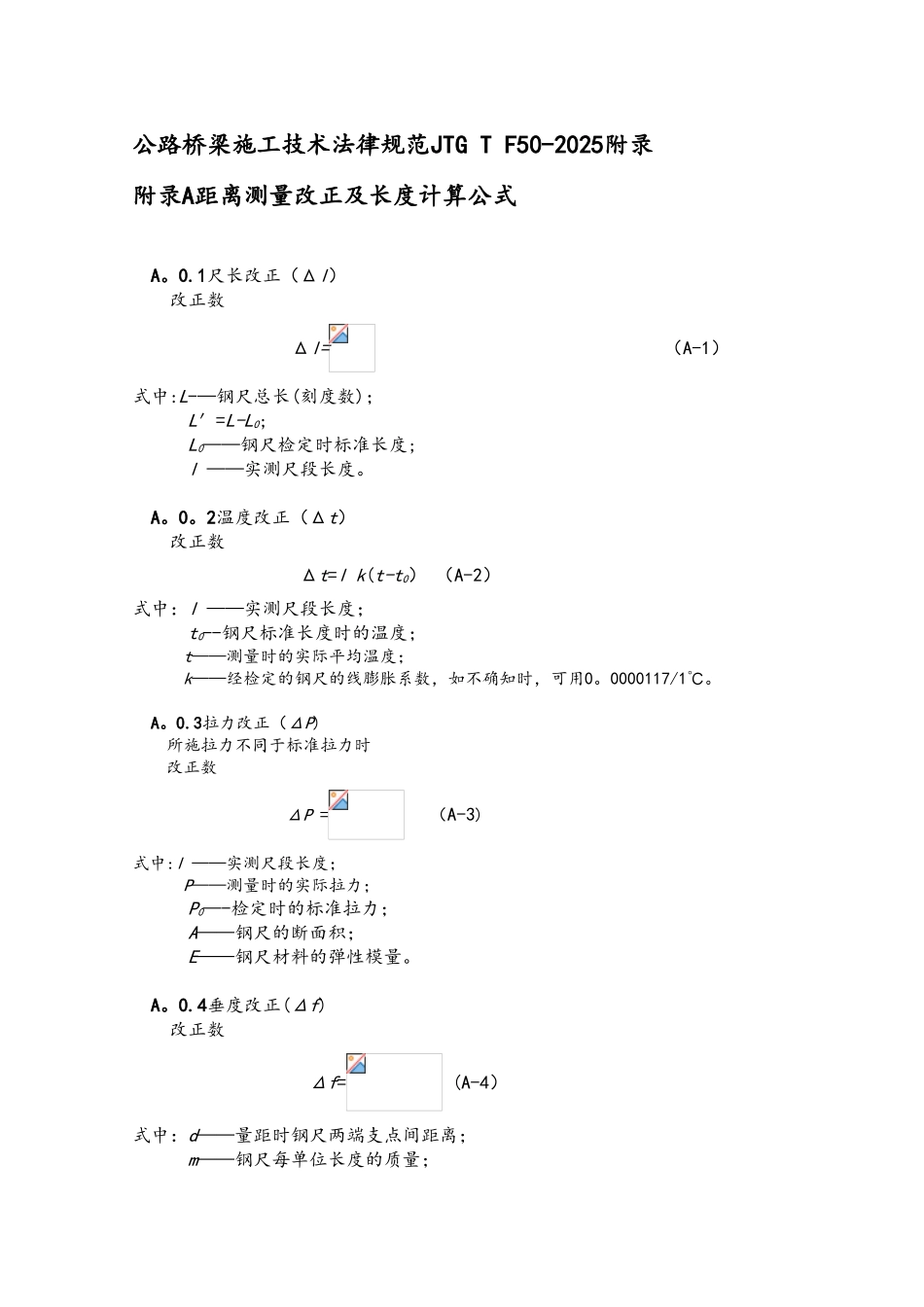

公路桥梁施工技术法律规范JTG T F50-2025附录附录A距离测量改正及长度计算公式A。0.1尺长改正（Δl）改正数Δl= （A-1）式中:L-—钢尺总长(刻度数)；L′=L-L0;L0——钢尺检定时标准长度;l ——实测尺段长度。A。0。2温度改正（Δt）改正数Δt=l k(t-t0） （A-2）式中：l ——实测尺段长度；t0--钢尺标准长度时的温度；t——测量时的实际平均温度；k——经检定的钢尺的线膨胀系数，如不确知时，可用0。0000117/1℃。A。0.3拉力改正（ΔP)所施拉力不同于标准拉力时改正数ΔP = （A-3)式中:l ——实测尺段长度；P——测量时的实际拉力；P0—-检定时的标准拉力；A——钢尺的断面积；E——钢尺材料的弹性模量。A。0.4垂度改正(Δf)改正数Δf= (A-4）式中：d——量距时钢尺两端支点间距离；m——钢尺每单位长度的质量；P—-测量时的实际拉力。A.0.5倾斜度改正（Δh)改正数Δh=（A-5)式中：L—-倾斜尺段长度；h—-两端高差。A。0.6每一尺段之实际长（dn)dn = l + Δl + Δt +ΔP + Δf + Δh （A-6）A。0。7距离全长（d）d =Σdn = Σ(l + Δl + Δt + ΔP + Δf +Δh）(A—7）附录B 试桩试验办法B。1一般规定B。1。1本办法适用于施工阶段检验性的试桩，其内容包括工艺试验、动力试验及静压、静拔和静推试验。但在多年冻土、湿陷性黄土等地层的试桩试验，不适用本办法。B.1.2试桩的位置应符合设计要求，设计无要求时，宜选择在有代表性地质的地方，并尽量靠近地质钻孔或静力触探孔，其间距一般不宜大于5m或小于1m。试桩的桩径、测试内容应符合设计要求。B.1。3 勘测设计阶段的试桩数量由设计部门确定，施工阶段的试桩数量规定如下：1 静压试验应按施工合同规定的数量进行试桩,可按下列规定进行：1）试桩的数量应根据设计要求和工程地貭条件确定，但不宜少于2根。2）位于深水处的试桩，根据具体情况,由主管单位讨论确定。2静拔、静推试验根据合同要求进行办理。3 工艺试验由施工单位拟定，报主管单位批准。B.1。4 试桩前应进行下列准备工作：1试桩的桩顶如有破损或强度不足时,应将破损和强度不足段凿除后，修补平整.2 做静推试验的桩,如系空心桩，则应于直接受力部位填充混凝土。3 做静压、静拔的试桩，为便于在原地面处施加荷载，在承台底面以上部分或局部冲刷线以上部分设计不能考虑的摩擦力应予扣除。4 做静压、静拔的试桩,桩身需通过尚未固结新近沉积的土层或湿陷性黄土、软土等土层对桩侧产生向上的负摩擦...
