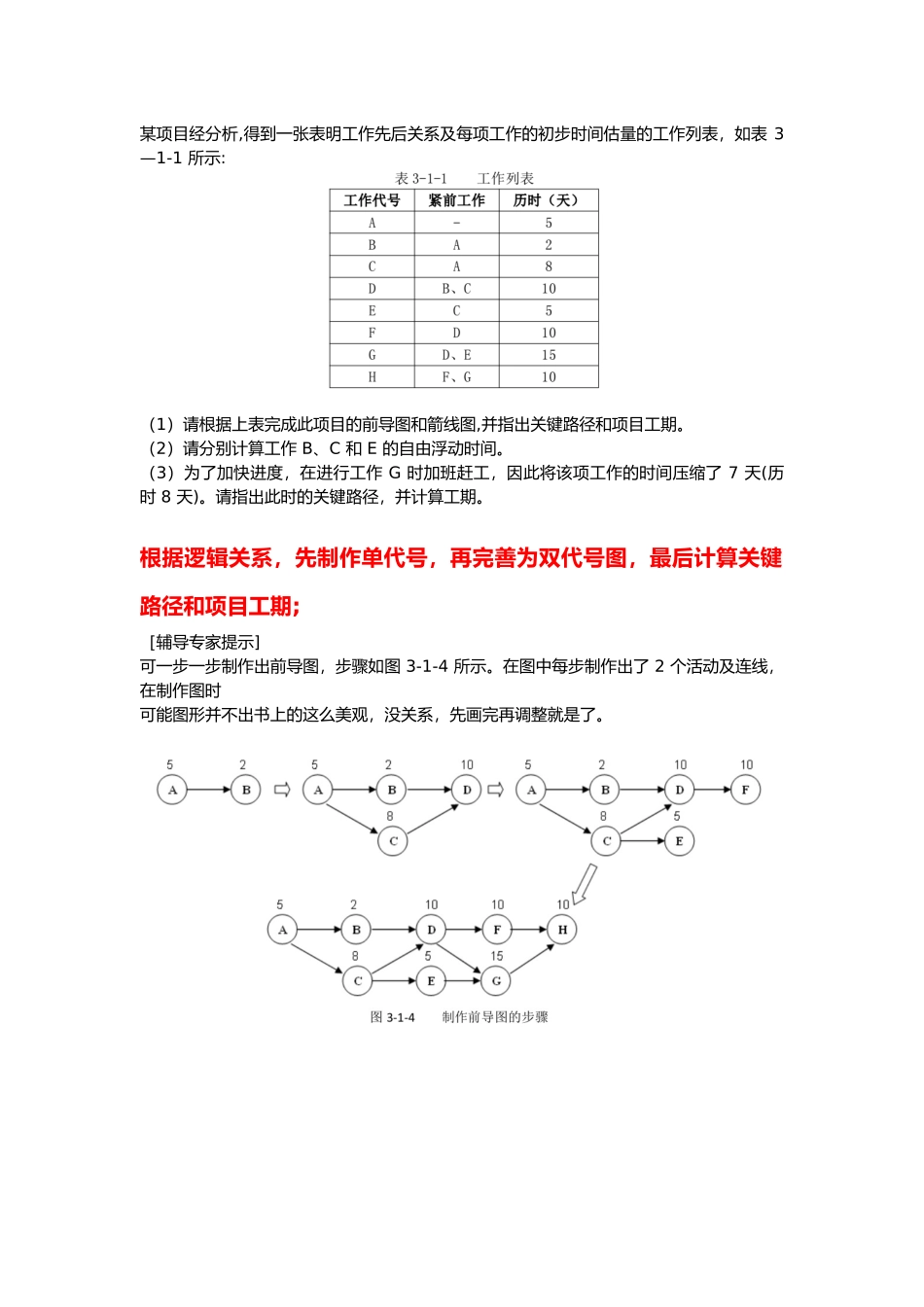

某项目经分析,得到一张表明工作先后关系及每项工作的初步时间估量的工作列表，如表 3—1-1 所示:（1）请根据上表完成此项目的前导图和箭线图,并指出关键路径和项目工期。（2）请分别计算工作 B、C 和 E 的自由浮动时间。（3）为了加快进度，在进行工作 G 时加班赶工，因此将该项工作的时间压缩了 7 天(历时 8 天)。请指出此时的关键路径，并计算工期。根据逻辑关系，先制作单代号，再完善为双代号图，最后计算关键路径和项目工期;［辅导专家提示]可一步一步制作出前导图，步骤如图 3-1-4 所示。在图中每步制作出了 2 个活动及连线，在制作图时可能图形并不出书上的这么美观，没关系，先画完再调整就是了。可一步一步制作出箭线图,步骤如图 3—1—5 所示。在图中每步制作出了 2 个活动及节点。图画出来了,关键路径就好找了。找关键路径就是要找出权值累加和最大的那条路 ,因为这里的权值是工期，所以关键路径上的权值累加和为总工期.可以看出，关键路径为 ACDGH，总工期为 48 天。（2)请分别计算工作 B、C 和 E 的自由浮动时间.(3)为了加快进度，在进行工作 G 时加班赶工,因此将该项工作的时间压缩了 7 天（历时 8 天）。【待续】
