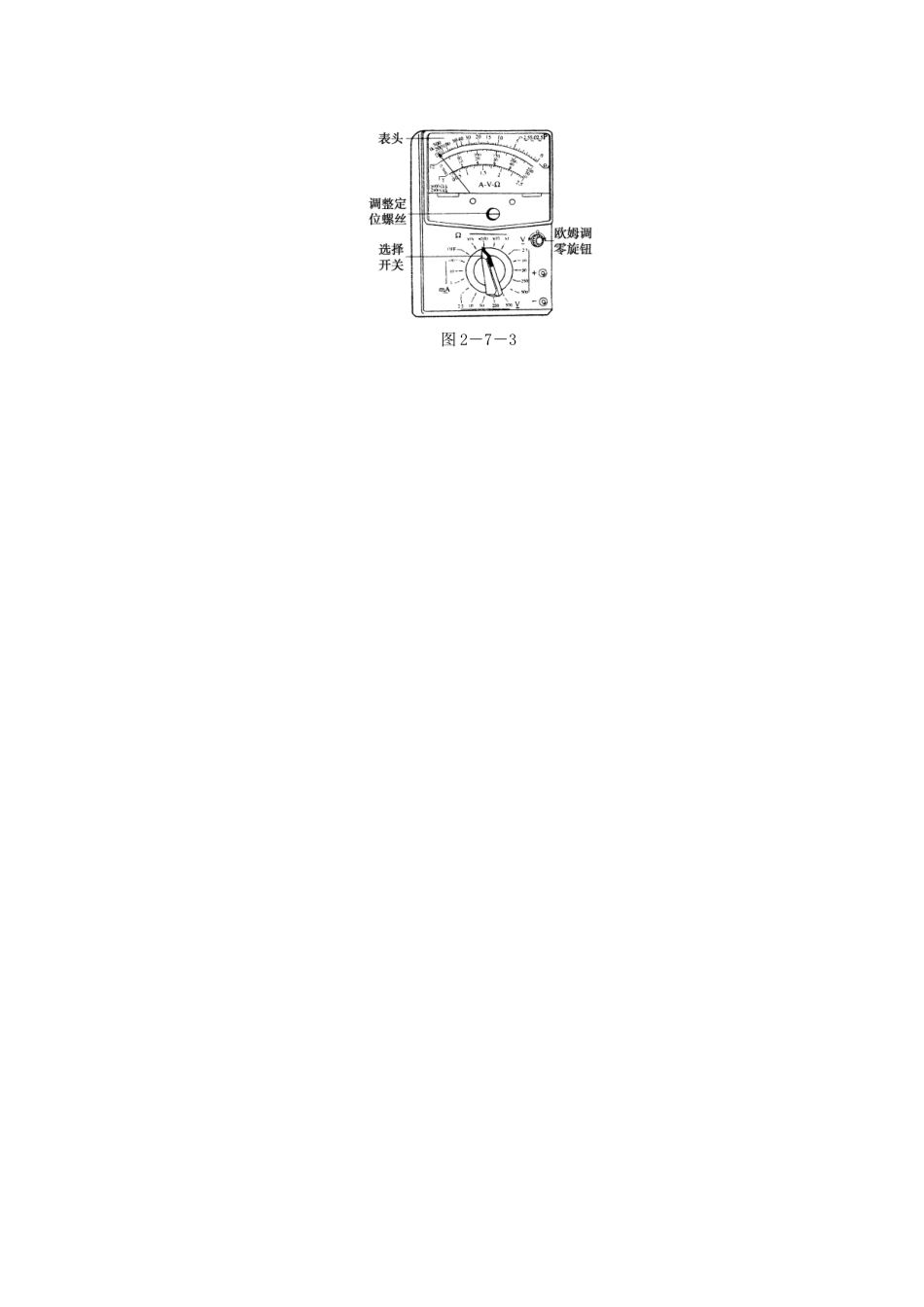

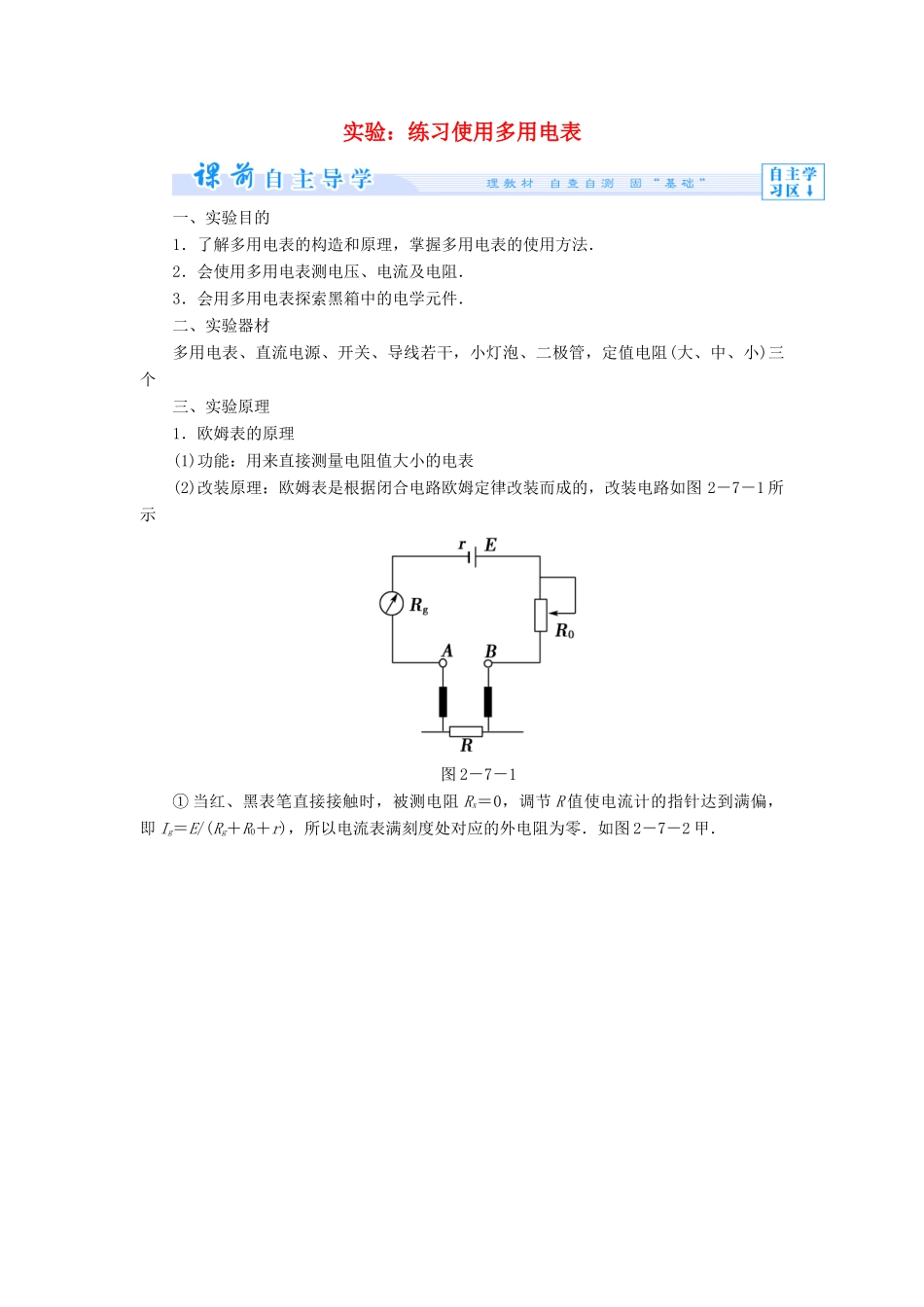

实验：练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会用多用电表探索黑箱中的电学元件．二、实验器材多用电表、直流电源、开关、导线若干，小灯泡、二极管，定值电阻(大、中、小)三个三、实验原理1．欧姆表的原理(1)功能：用来直接测量电阻值大小的电表(2)改装原理：欧姆表是根据闭合电路欧姆定律改装而成的，改装电路如图 2－7－1 所示图 2－7－1① 当红、黑表笔直接接触时，被测电阻 Rx＝0，调节 R 值使电流计的指针达到满偏，即 Ig＝E/(Rg＋R0＋r)，所以电流表满刻度处对应的外电阻为零．如图 2－7－2 甲．图 2－7－2② 当红、黑表笔不接触时，电流表指针指零，所以电流表零刻度处对应外电阻 R＝“∞”位置．如图 2－7－2 乙．③ 当红、黑表笔间接入某一电阻 Rx时，电流表中的电流 I＝，因调零后 R0＋Rg＋r 保持不变，所以 Rx与 I 一一对应．若在电流表刻度盘上直接标出与 I 相对应的 Rx值，就可以从刻度盘上直接读出 Rx值了，如图 2－7－2 丙．2．多用电表的原理(1)实质：让电流表、电压表、欧姆表共同使用一个表头组装而成的．(2)功能① 测电流：这时表头并联有分流电阻，并联不同的分流电阻就成为不同量程的电流表．② 测电压：这时表头串联有分压电阻，串联不同的分压电阻就成为不同量程的电压表．③ 测电阻：这时表头串联了电池和调零电阻．(3)构造：如图 2－7－3 所示，表的上半部分是表头，表头的表盘上有电流、电压、电阻等多种刻度，其中最下面一行是交流电压表的刻度，最上面一行是欧姆表的刻度，这两个刻度是不均匀的，其余各种刻度都是均匀的；表的下半部分的中心是选择开关，周围标有测量功能的区域及量程(或倍率)．图 2－7－3一、实验步骤1．观察多用电表的外形，认识选择开头的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋”“－”插孔．4．如图 2－7－4 甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．5．如图 2－7－4 乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．甲 乙图 2－7－46．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差．7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极．二...
