高中物理 2.7《闭合电路的欧姆定律》学案 新人教版

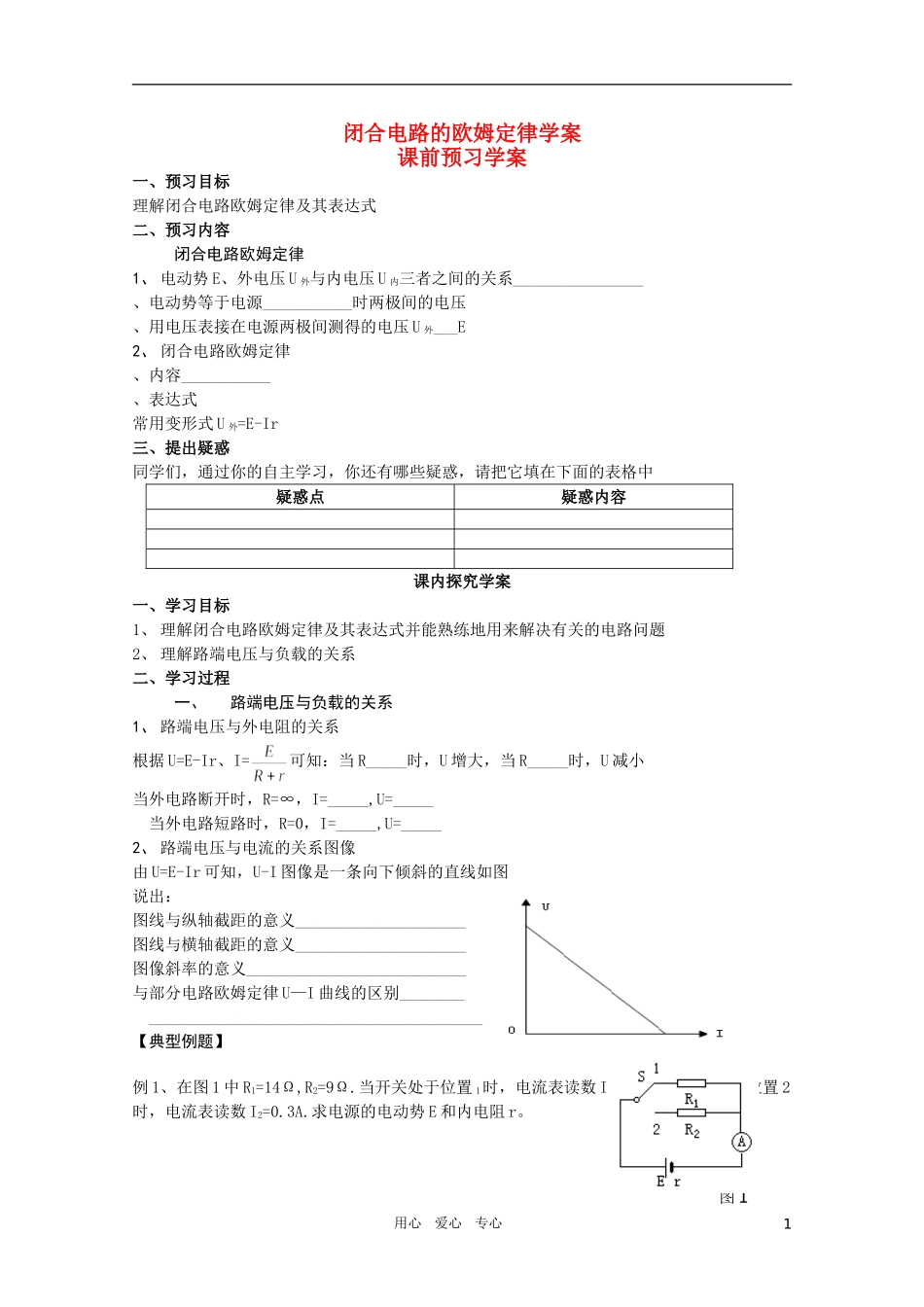

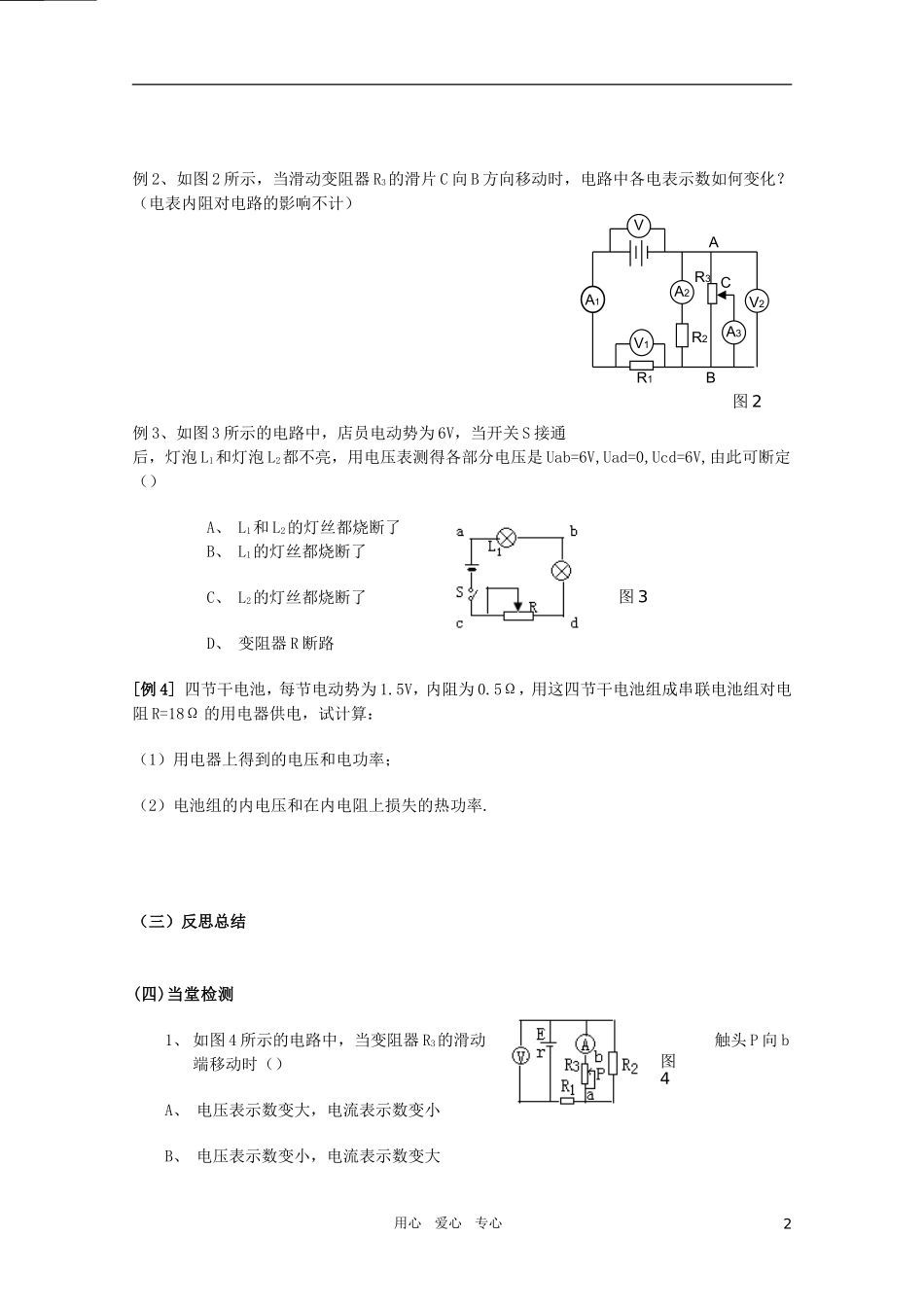

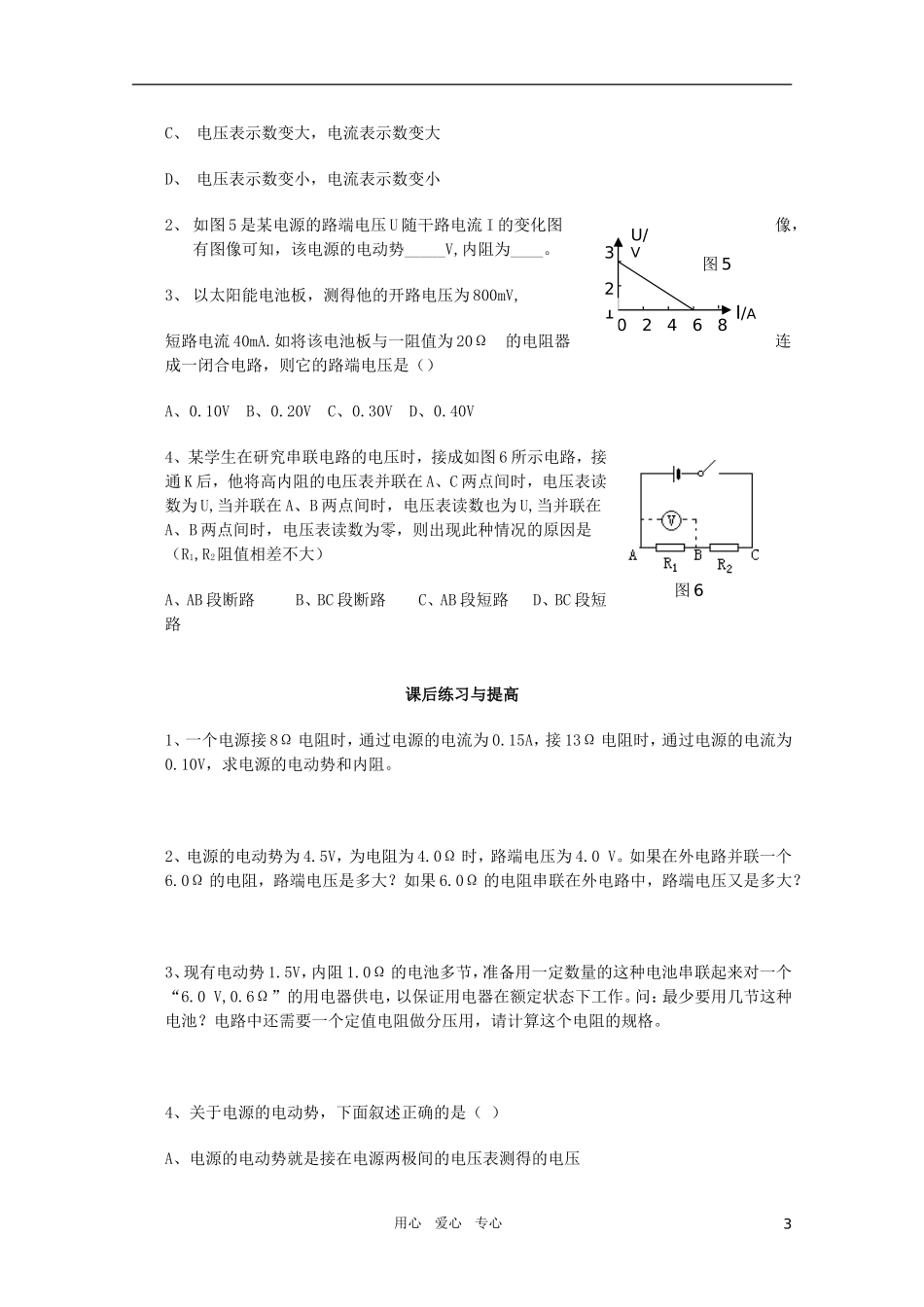

闭合电路的欧姆定律学案课前预习学案一、预习目标理解闭合电路欧姆定律及其表达式二、预习内容闭合电路欧姆定律1、 电动势 E、外电压 U 外与内电压 U 内三者之间的关系________________、电动势等于电源___________时两极间的电压、用电压表接在电源两极间测得的电压 U 外___E2、 闭合电路欧姆定律、内容___________、表达式常用变形式 U 外=E-Ir三、提出疑惑同学们，通过你的自主学习，你还有哪些疑惑，请把它填在下面的表格中疑惑点疑惑内容课内探究学案一、学习目标1、 理解闭合电路欧姆定律及其表达式并能熟练地用来解决有关的电路问题2、 理解路端电压与负载的关系二、学习过程一、路端电压与负载的关系1、 路端电压与外电阻的关系根据 U=E-Ir、I=可知：当 R_____时，U 增大，当 R_____时，U 减小当外电路断开时，R=∞，I=_____,U=_____当外电路短路时，R=0，I=_____,U=_____2、 路端电压与电流的关系图像由 U=E-Ir 可知，U-I 图像是一条向下倾斜的直线如图说出：图线与纵轴截距的意义_____________________图线与横轴截距的意义_____________________图像斜率的意义___________________________与部分电路欧姆定律 U—I 曲线的区别_________________________________________________【典型例题】例 1、在图 1 中 R1=14Ω,R2=9Ω.当开关处于位置 1时，电流表读数 I1=0.2A;当开关处于位置 2时，电流表读数 I2=0.3A.求电源的电动势 E 和内电阻 r。用心 爱心 专心1图 1例 2、如图 2 所示，当滑动变阻器 R3的滑片 C 向 B 方向移动时，电路中各电表示数如何变化？（电表内阻对电路的影响不计） 例 3、如图 3 所示的电路中，店员电动势为 6V，当开关 S 接通后，灯泡 L1和灯泡 L2都不亮，用电压表测得各部分电压是 Uab=6V,Uad=0,Ucd=6V,由此可断定（）A、 L1和 L2的灯丝都烧断了B、 L1的灯丝都烧断了C、 L2的灯丝都烧断了D、 变阻器 R 断路[例 4] 四节干电池，每节电动势为 1.5V，内阻为 0.5Ω，用这四节干电池组成串联电池组对电阻 R=18Ω 的用电器供电，试计算：（1）用电器上得到的电压和电功率；（2）电池组的内电压和在内电阻上损失的热功率. （三）反思总结(四)当堂检测1、 如图 4 所示的电路中，当变阻器 R3的滑动触头 P 向 b端移动时（）A、 电压表示数变大，电流表示数变小B、 电压表示数变小，电流表示数变大用心 爱心 专心2图 2A1A2A3V2VABV1R1R2R3...
