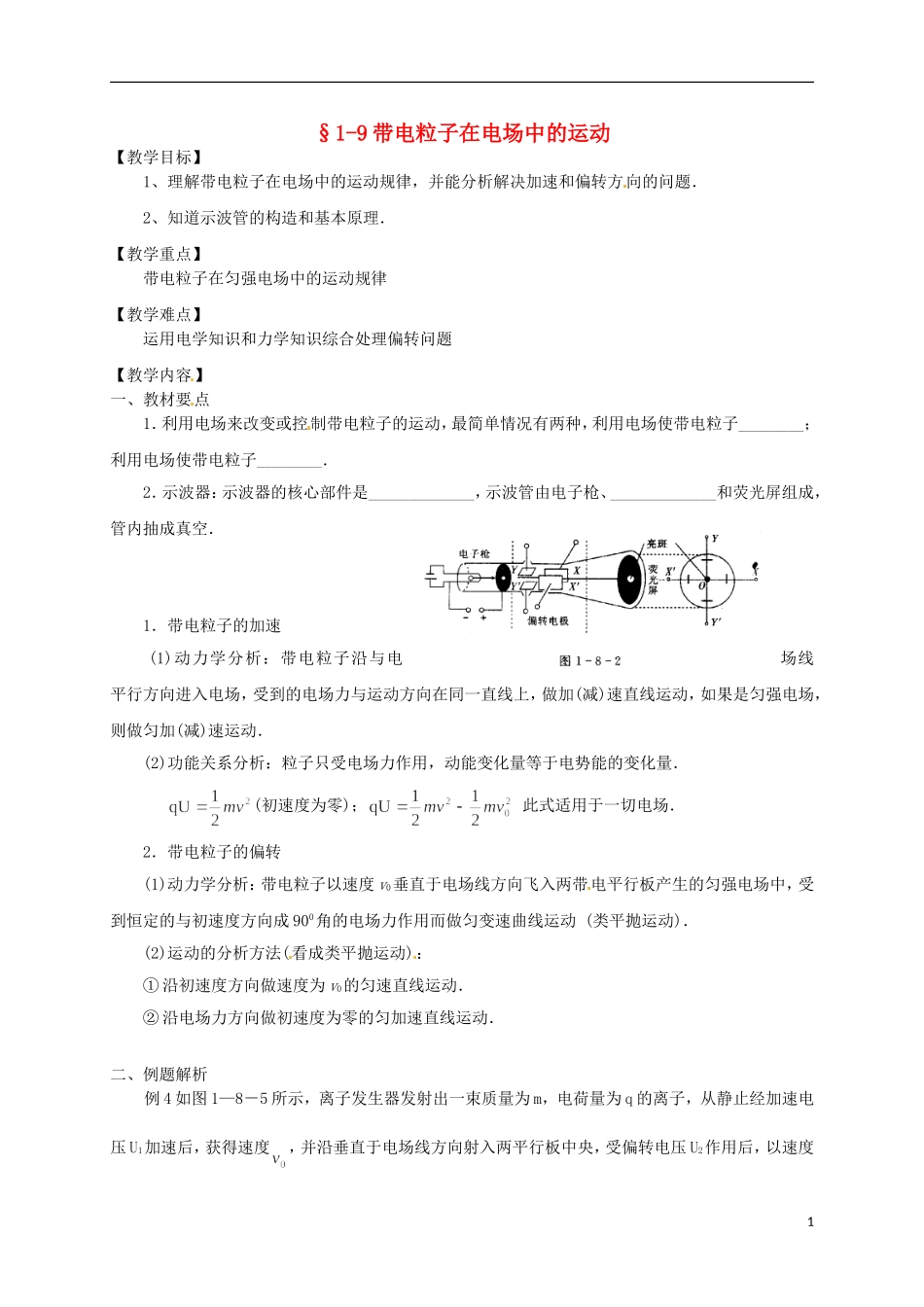

§1-9 带电粒子在电场中的运动【教学目标】1、理解带电粒子在电场中的运动规律，并能分析解决加速和偏转方向的问题．2、知道示波管的构造和基本原理．【教学重点】带电粒子在匀强电场中的运动规律【教学难点】运用电学知识和力学知识综合处理偏转问题【教学内容】一、教材要点1．利用电场来改变或控制带电粒子的运动，最简单情况有两种，利用电场使带电粒子________；利用电场使带电粒子________． 2．示波器：示波器的核心部件是_____________，示波管由电子枪、_____________和荧光屏组成，管内抽成真空．1．带电粒子的加速 (1)动力学分析：带电粒子沿与电场线平行方向进入电场，受到的电场力与运动方向在同一直线上，做加(减)速直线运动，如果是匀强电场，则做匀加(减)速运动． (2)功能关系分析：粒子只受电场力作用，动能变化量等于电势能的变化量． (初速度为零)； 此式适用于一切电场． 2．带电粒子的偏转 (1)动力学分析：带电粒子以速度 v0垂直于电场线方向飞入两带电平行板产生的匀强电场中，受到恒定的与初速度方向成 900角的电场力作用而做匀变速曲线运动 (类平抛运动)． (2)运动的分析方法(看成类平抛运动)： ① 沿初速度方向做速度为 v0的匀速直线运动． ② 沿电场力方向做初速度为零的匀加速直线运动．二、例题解析例 4 如图 1—8－5 所示，离子发生器发射出一束质量为 m，电荷量为 q 的离子，从静止经加速电压 U1加速后，获得速度，并沿垂直于电场线方向射入两平行板中央，受偏转电压 U2作用后，以速度1离开电场，已知平行板长为 ，两板间距离为 d，求： ①的大小；② 离子在偏转电场中运动时间 ；③ 离子在偏转电场中受到的电场力的大小 F；④ 离子在偏转电场中的加速度；⑤ 离子在离开偏转电场时的横向速度；⑥ 离子在离开偏转电场时的速度 的大小；⑦ 离子在离开偏转电场时的横向偏移量 y；⑧ 离子离开偏转电场时的偏转角 θ 的正切值 tgθ解析：①不管加速电场是不是匀强电场，W＝qU 都适用，所以由动能定理得： ② 由于偏转电场是匀强电场，所以离子的运动类似平抛运动． 即：水平方向为速度为 v0的匀速直线运动，竖直方向为初速 度为零的匀加速直线运动．∴在水平方向③ F=qE=④⑤⑥⑦（和带电粒子 q、m 无关，只取决于加速电场和偏转电场）三、课堂小结（学生记笔记的地方和课堂重要知识点的理解）四、基础巩固2图 1—8 － 51．如图 l—8—6 所示，电子由静止开始...
