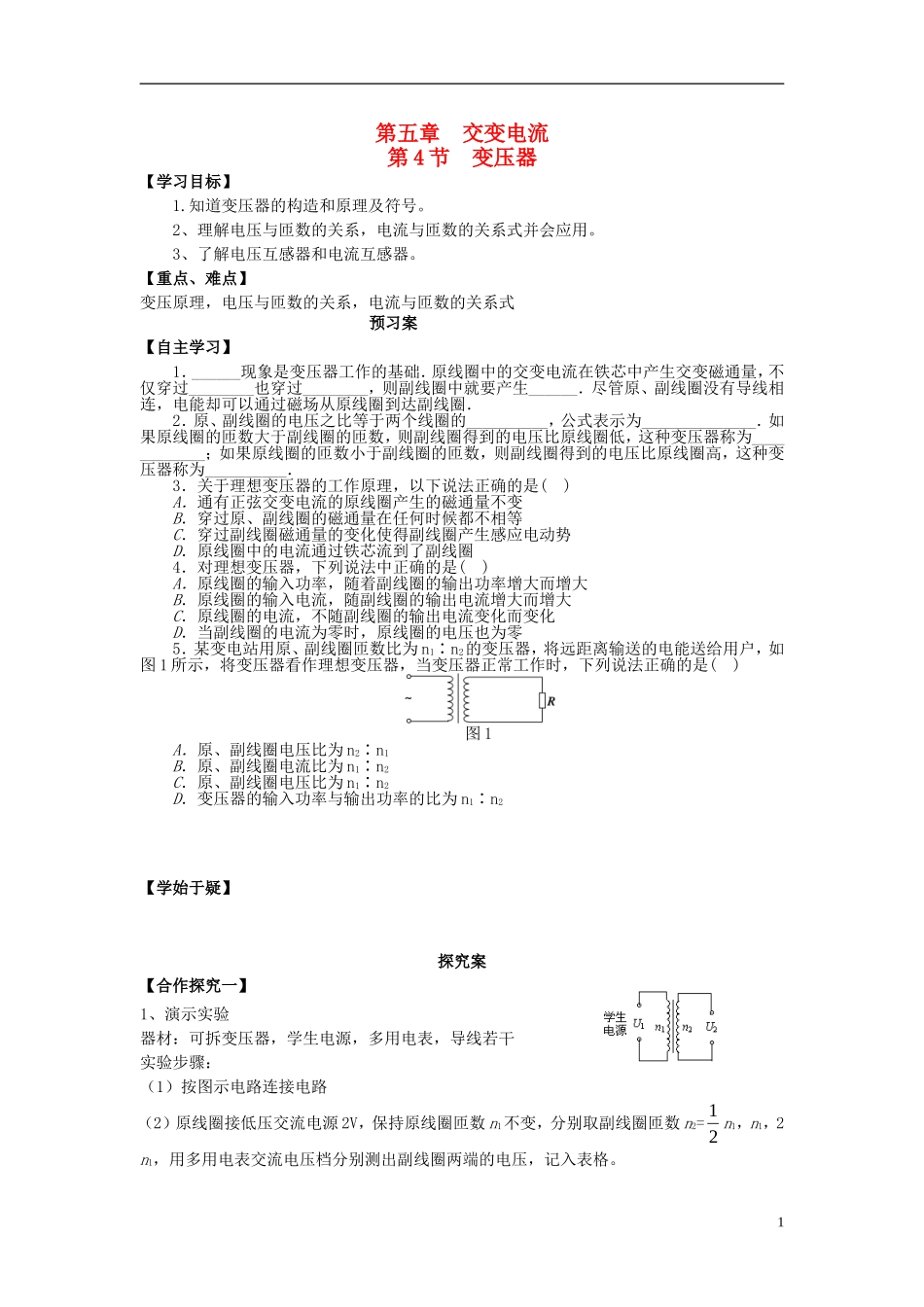

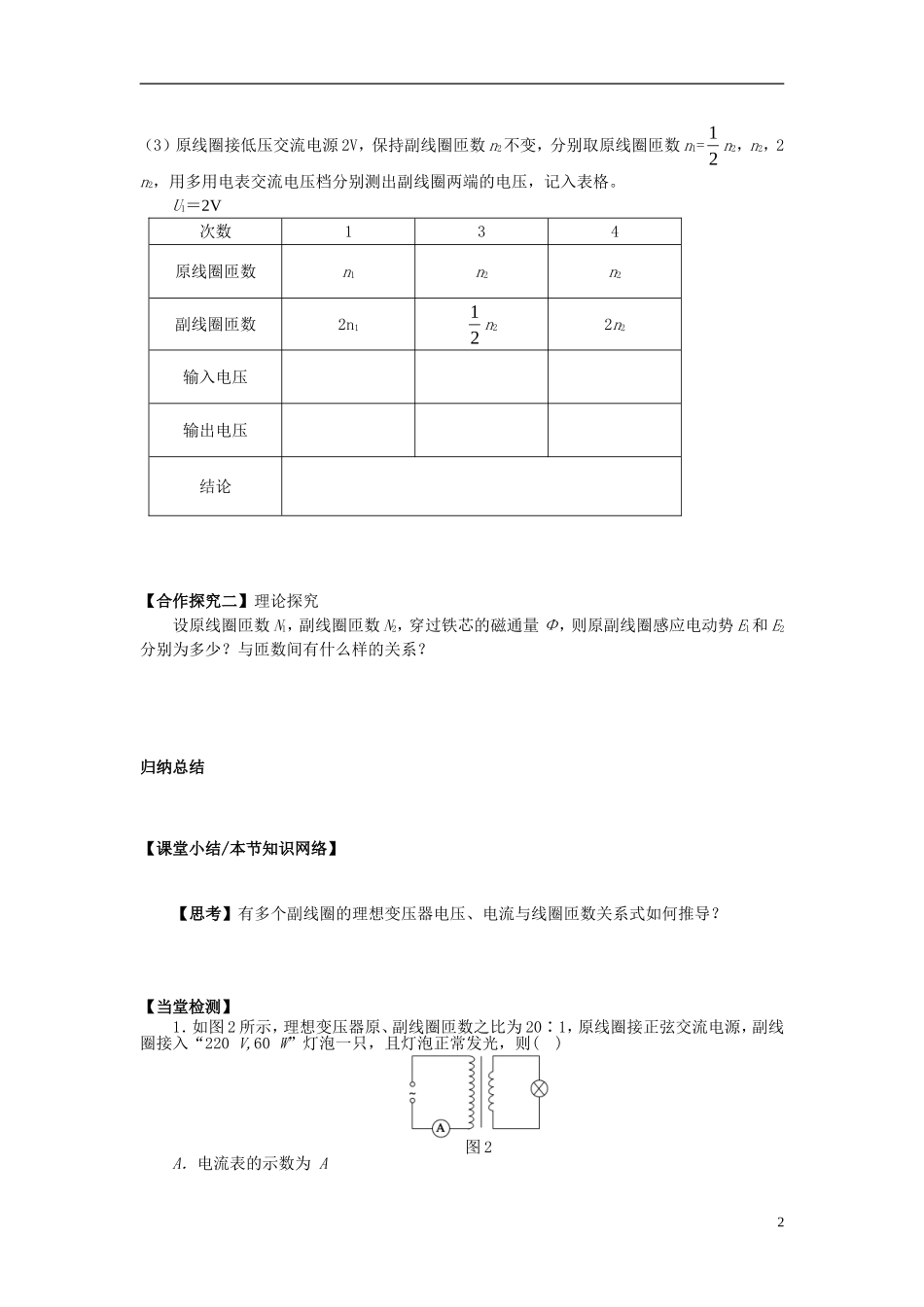

第五章 交变电流第 4 节 变压器【学习目标】1.知道变压器的构造和原理及符号。2、理解电压与匝数的关系，电流与匝数的关系式并会应用。3、了解电压互感器和电流互感器。【重点、难点】变压原理，电压与匝数的关系，电流与匝数的关系式预习案【自主学习】1．______现象是变压器工作的基础．原线圈中的交变电流在铁芯中产生交变磁通量，不仅穿过________也穿过________，则副线圈中就要产生______．尽管原、副线圈没有导线相连，电能却可以通过磁场从原线圈到达副线圈．2．原、副线圈的电压之比等于两个线圈的__________，公式表示为______________．如果原线圈的匝数大于副线圈的匝数，则副线圈得到的电压比原线圈低，这种变压器称为____________；如果原线圈的匝数小于副线圈的匝数，则副线圈得到的电压比原线圈高，这种变压器称为__________．3．关于理想变压器的工作原理，以下说法正确的是( )A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使得副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈4．对理想变压器，下列说法中正确的是( )A．原线圈的输入功率，随着副线圈的输出功率增大而增大B．原线圈的输入电流，随副线圈的输出电流增大而增大C．原线圈的电流，不随副线圈的输出电流变化而变化D．当副线圈的电流为零时，原线圈的电压也为零5．某变电站用原、副线圈匝数比为 n1∶n2的变压器，将远距离输送的电能送给用户，如图 1 所示，将变压器看作理想变压器，当变压器正常工作时，下列说法正确的是( )图 1A．原、副线圈电压比为 n2∶n1B．原、副线圈电流比为 n1∶n2C．原、副线圈电压比为 n1∶n2D．变压器的输入功率与输出功率的比为 n1∶n2【学始于疑】探究案【合作探究一】1、演示实验器材：可拆变压器，学生电源，多用电表，导线若干实验步骤：（1）按图示电路连接电路（2）原线圈接低压交流电源 2V，保持原线圈匝数 n1不变，分别取副线圈匝数 n2= 21 n1，n1，2 n1，用多用电表交流电压档分别测出副线圈两端的电压，记入表格。1（3）原线圈接低压交流电源 2V，保持副线圈匝数 n2不变，分别取原线圈匝数 n1= 21 n2，n2，2 n2，用多用电表交流电压档分别测出副线圈两端的电压，记入表格。U1＝2V次数134原线圈匝数n1n2n2副线圈匝数2n121 n22n2输入电压输出电压结论【合作探究二】理论探究设原线圈匝数 N1，副线圈匝数 N2，穿过...
