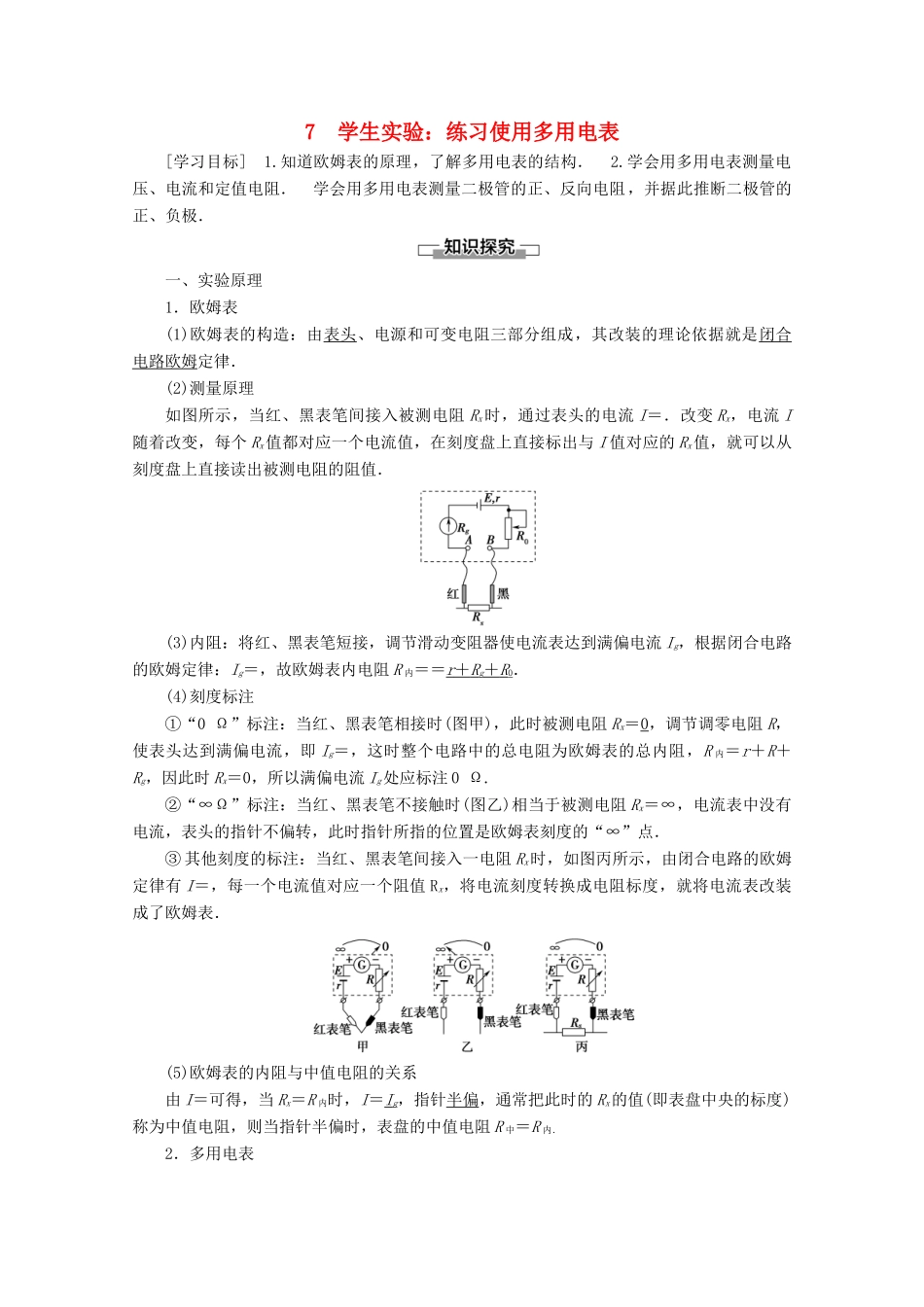

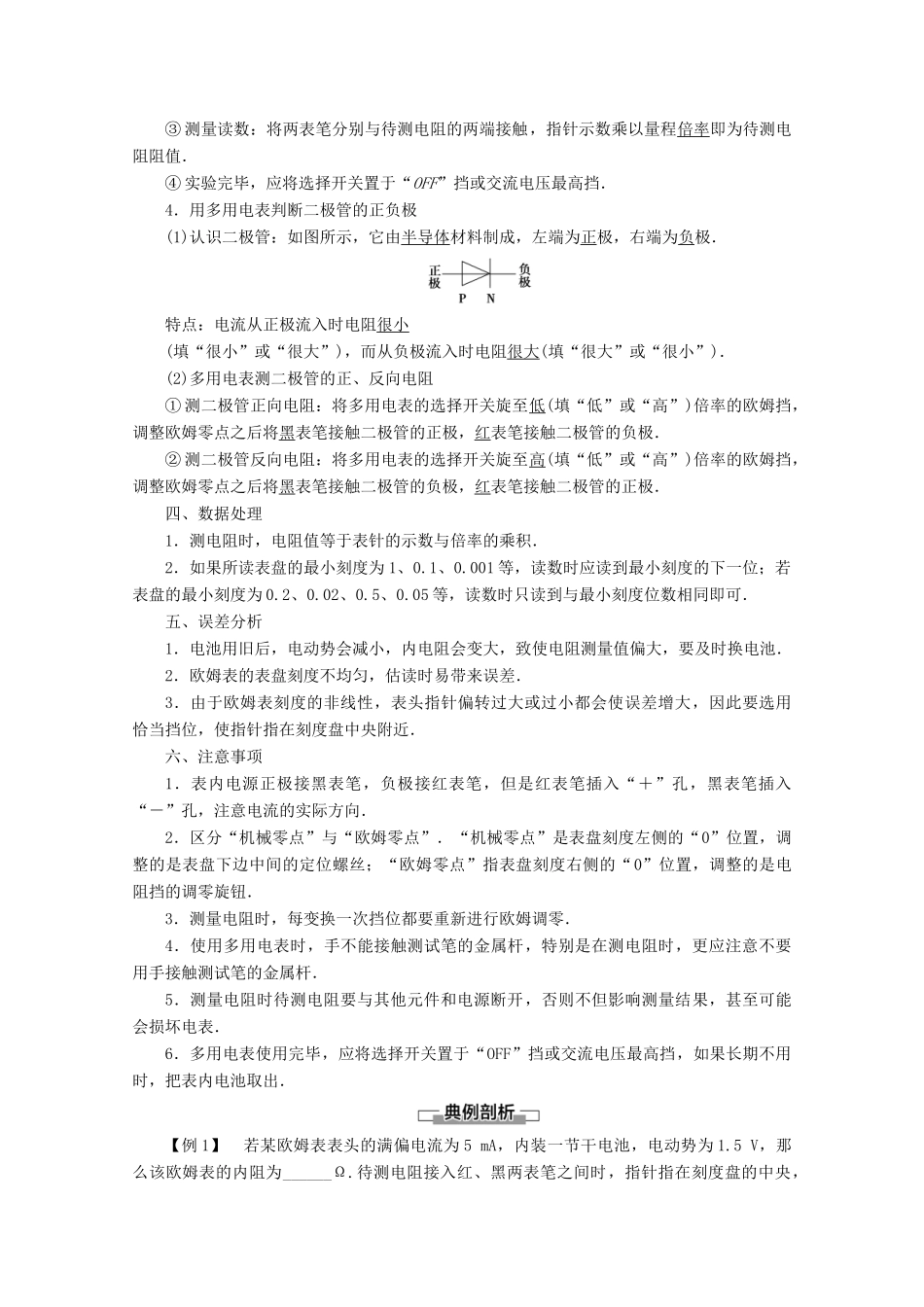

7 学生实验：练习使用多用电表[学习目标] 1.知道欧姆表的原理，了解多用电表的结构． 2.学会用多用电表测量电压、电流和定值电阻． 学会用多用电表测量二极管的正、反向电阻，并据此推断二极管的正、负极．一、实验原理1．欧姆表(1)欧姆表的构造：由表头、电源和可变电阻三部分组成，其改装的理论依据就是闭合电路欧姆定律．(2)测量原理如图所示，当红、黑表笔间接入被测电阻 Rx时，通过表头的电流 I＝．改变 Rx，电流 I随着改变，每个 Rx值都对应一个电流值，在刻度盘上直接标出与 I 值对应的 Rx值，就可以从刻度盘上直接读出被测电阻的阻值．(3)内阻：将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流 Ig，根据闭合电路的欧姆定律：Ig＝，故欧姆表内电阻 R 内＝＝r ＋ R g＋ R 0．(4)刻度标注①“0 Ω”标注：当红、黑表笔相接时(图甲)，此时被测电阻 Rx＝0，调节调零电阻 R，使表头达到满偏电流，即 Ig＝，这时整个电路中的总电阻为欧姆表的总内阻，R 内＝r＋R＋Rg，因此时 Rx＝0，所以满偏电流 Ig处应标注 0 Ω.②“∞Ω”标注：当红、黑表笔不接触时(图乙)相当于被测电阻 Rx＝∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞”点．③ 其他刻度的标注：当红、黑表笔间接入一电阻 Rx时，如图丙所示，由闭合电路的欧姆定律有 I＝，每一个电流值对应一个阻值 Rx，将电流刻度转换成电阻标度，就将电流表改装成了欧姆表．(5)欧姆表的内阻与中值电阻的关系由 I＝可得，当 Rx＝R 内时，I＝Ig，指针半偏，通常把此时的 Rx的值(即表盘中央的标度)称为中值电阻，则当指针半偏时，表盘的中值电阻 R 中＝R 内．2．多用电表(1)用途：共用一个表头，可分别测量电压、电流、电阻等物理量．(2)最简单的多用电表原理图：如图所示，当单刀多掷开关接通 1 时，可作为电流表使用，接通 2 时，可作为欧姆表使用，接通 3 时，可作为电压表使用．(3)外形构造：如图所示，选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置时，多用电表内对应的仪表电路被接通，就相当于对应的仪表．在不使用时，应把选择开关旋到“OFF” 挡或交流电压最高挡．二、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻 (大、中、小)三个．三、实验步骤1．测量电压(1)选择直流电压挡合适的量程．(2)将多用电表与被测电路并联，注意红表笔接触点的电...
