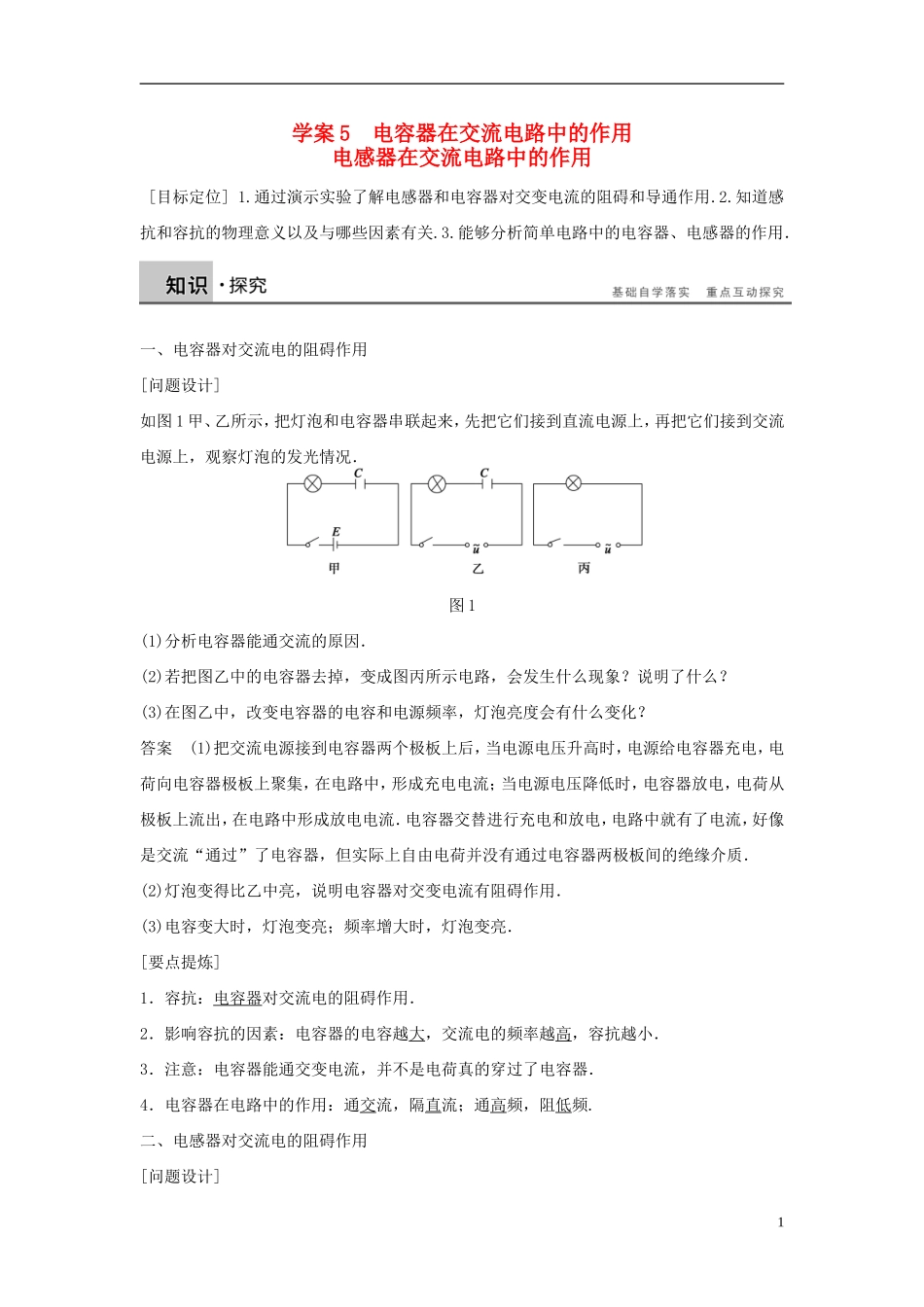

学案 5 电容器在交流电路中的作用电感器在交流电路中的作用 [目标定位] 1.通过演示实验了解电感器和电容器对交变电流的阻碍和导通作用.2.知道感抗和容抗的物理意义以及与哪些因素有关.3.能够分析简单电路中的电容器、电感器的作用．一、电容器对交流电的阻碍作用[问题设计]如图 1 甲、乙所示，把灯泡和电容器串联起来，先把它们接到直流电源上，再把它们接到交流电源上，观察灯泡的发光情况．图 1(1)分析电容器能通交流的原因．(2)若把图乙中的电容器去掉，变成图丙所示电路，会发生什么现象？说明了什么？(3)在图乙中，改变电容器的电容和电源频率，灯泡亮度会有什么变化？答案 (1)把交流电源接到电容器两个极板上后，当电源电压升高时，电源给电容器充电，电荷向电容器极板上聚集，在电路中，形成充电电流；当电源电压降低时，电容器放电，电荷从极板上流出，在电路中形成放电电流．电容器交替进行充电和放电，电路中就有了电流，好像是交流“通过”了电容器，但实际上自由电荷并没有通过电容器两极板间的绝缘介质．(2)灯泡变得比乙中亮，说明电容器对交变电流有阻碍作用．(3)电容变大时，灯泡变亮；频率增大时，灯泡变亮．[要点提炼]1．容抗：电容器对交流电的阻碍作用．2．影响容抗的因素：电容器的电容越大，交流电的频率越高，容抗越小．3．注意：电容器能通交变电流，并不是电荷真的穿过了电容器．4．电容器在电路中的作用：通交流，隔直流；通高频，阻低频. 二、电感器对交流电的阻碍作用[问题设计]1如图 2 所示，把带铁芯的线圈 L 与小灯泡串联起来，先把它们接到直流电源上，再把它们接到交流电源上，取直流电源的电压与交流电压的有效值相等．图 2(1)对比两种情况下灯泡的亮度有什么不同？说明了什么？(2)乙图中换用自感系数更大的线圈或调换频率更高的交流电源，灯泡的亮度有何变化？说明了什么？答案 (1)甲图中灯泡比乙图中灯泡更亮，说明电感器对交变电流有阻碍作用．(2)不论是换用自感系数更大的线圈还是调换频率更高的交流电源，灯泡均变得更暗，说明线圈的自感系数越大，交流电的频率越高，线圈对交流电的阻碍作用越大．[要点提炼]1．感抗：电感器对交变电流的阻碍作用的大小．2．影响感抗的因素：线圈的自感系数越大，交流电的频率越高，感抗越大．3．注意：电感器的感抗是由变化的电流在线圈中产生的感应电动势引起的，与制成线圈导体的电阻无关．4．扼流圈是利用电感对交变电流的阻碍作用制成的电感线圈．(1)高...
