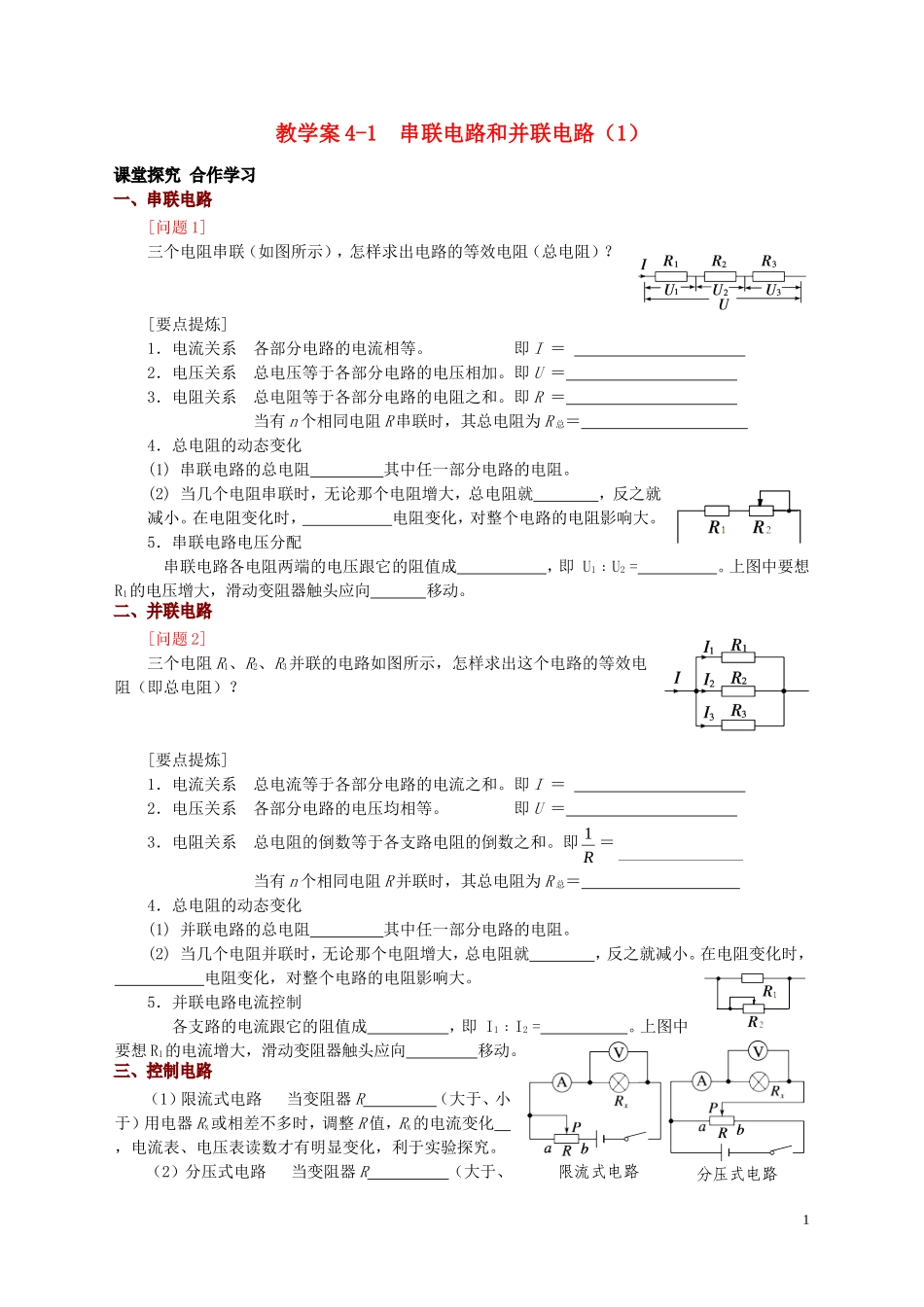

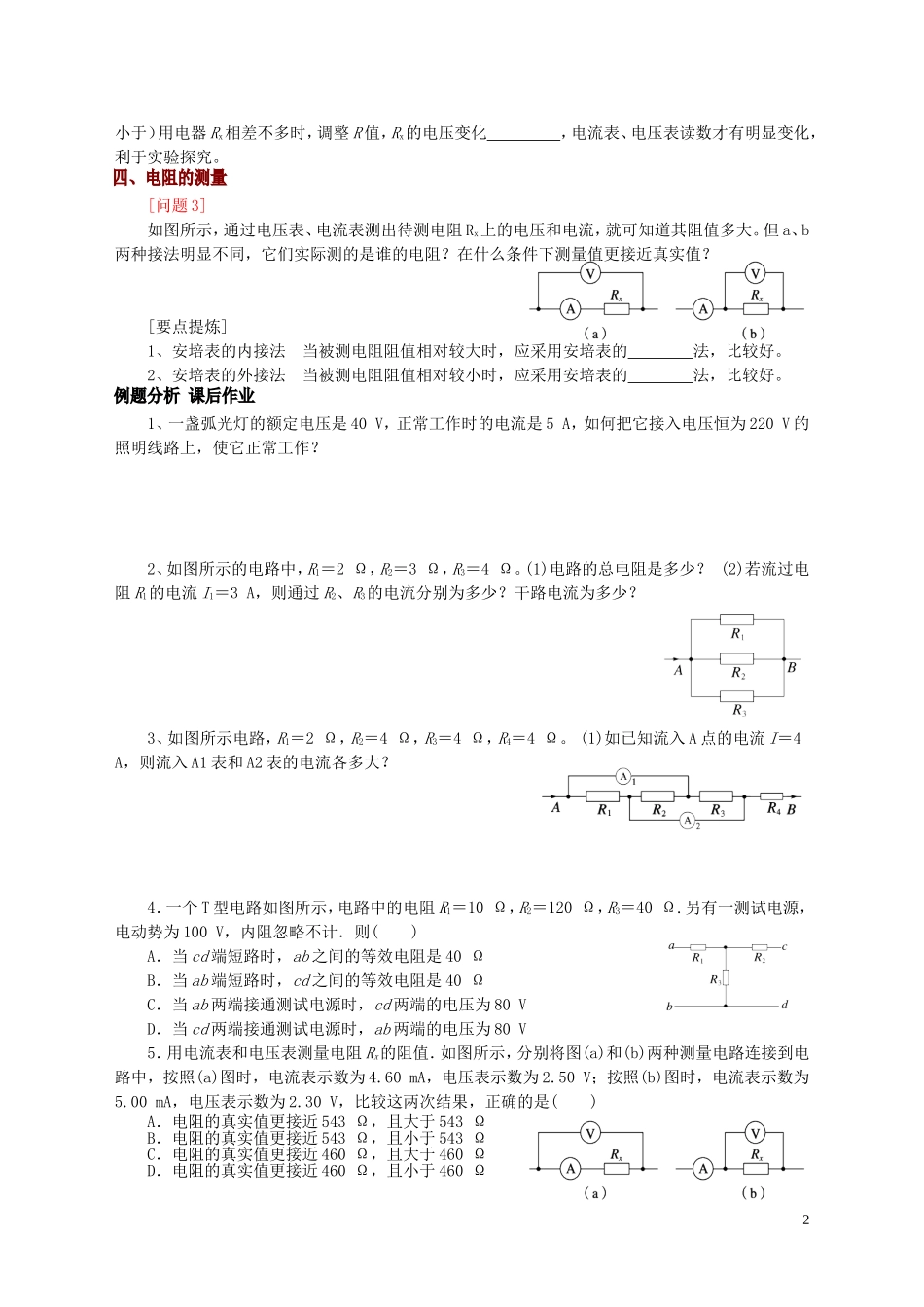

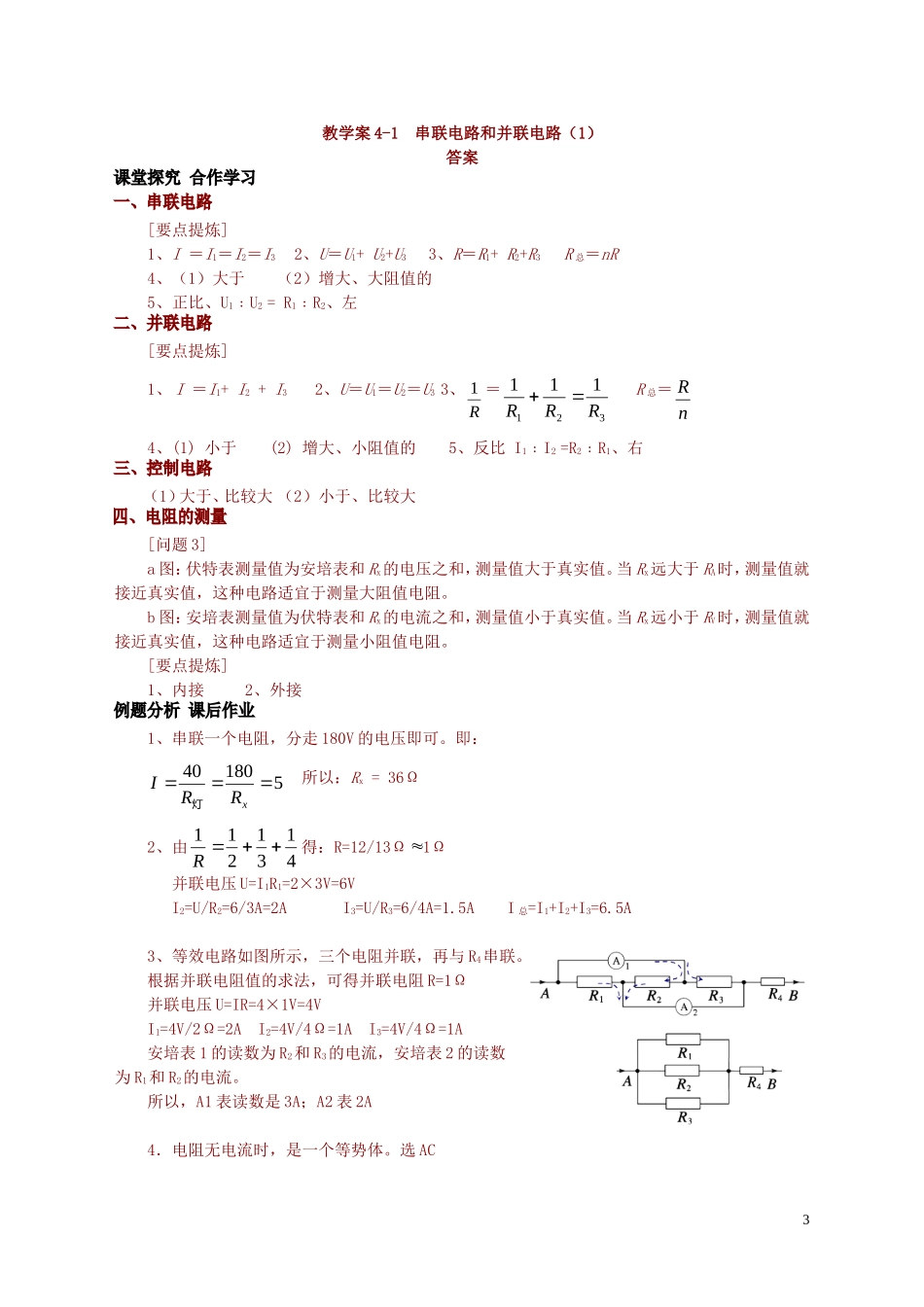

教学案 4-1 串联电路和并联电路（1）[问题 1]三个电阻串联（如图所示），怎样求出电路的等效电阻（总电阻）？ [要点提炼]1．电流关系 各部分电路的电流相等。 即 I ＝ 2．电压关系 总电压等于各部分电路的电压相加。即 U ＝ 3．电阻关系 总电阻等于各部分电路的电阻之和。即 R ＝ 当有 n 个相同电阻 R 串联时，其总电阻为 R 总＝ 4．总电阻的动态变化 (1) 串联电路的总电阻 其中任一部分电路的电阻。(2) 当几个电阻串联时，无论那个电阻增大，总电阻就 ，反之就减小。在电阻变化时， 电阻变化，对整个电路的电阻影响大。 5．串联电路电压分配 串联电路各电阻两端的电压跟它的阻值成 ，即 U1﹕U2 = 。上图中要想R1的电压增大，滑动变阻器触头应向 移动。[问题 2]三个电阻 R1、R2、R3并联的电路如图所示，怎样求出这个电路的等效电阻（即总电阻）？[要点提炼]1．电流关系 总电流等于各部分电路的电流之和。即 I ＝ 2．电压关系 各部分电路的电压均相等。 即 U ＝ 3．电阻关系 总电阻的倒数等于各支路电阻的倒数之和。即R1 ＝ 当有 n 个相同电阻 R 并联时，其总电阻为 R 总＝ 4．总电阻的动态变化 (1) 并联电路的总电阻 其中任一部分电路的电阻。(2) 当几个电阻并联时，无论那个电阻增大，总电阻就 ，反之就减小。在电阻变化时， 电阻变化，对整个电路的电阻影响大。 5．并联电路电流控制 各支路的电流跟它的阻值成 ，即 I1﹕I2 = 。上图中要想 R1的电流增大，滑动变阻器触头应向 移动。（1）限流式电路 当变阻器 R （大于、小于）用电器 Rx或相差不多时，调整 R 值，Rx的电流变化 ，电流表、电压表读数才有明显变化，利于实验探究。（2）分压式电路 当变阻器 R （大于、1分压式电路限流式电路小于）用电器 Rx相差不多时，调整 R 值，Rx的电压变化 ，电流表、电压表读数才有明显变化，利于实验探究。[问题 3]如图所示，通过电压表、电流表测出待测电阻 Rx上的电压和电流，就可知道其阻值多大。但 a、b两种接法明显不同，它们实际测的是谁的电阻？在什么条件下测量值更接近真实值？ [要点提炼]1、安培表的内接法 当被测电阻阻值相对较大时，应采用安培表的 法，比较好。2、安培表的外接法 当被测电阻阻值相对较小时，应采用安培表的 法，比较好。1、一盏弧光灯的额定电压是 40 V，正常工作时的电流是 5 A，如何把它接入电压恒为 220 V 的照明线...
