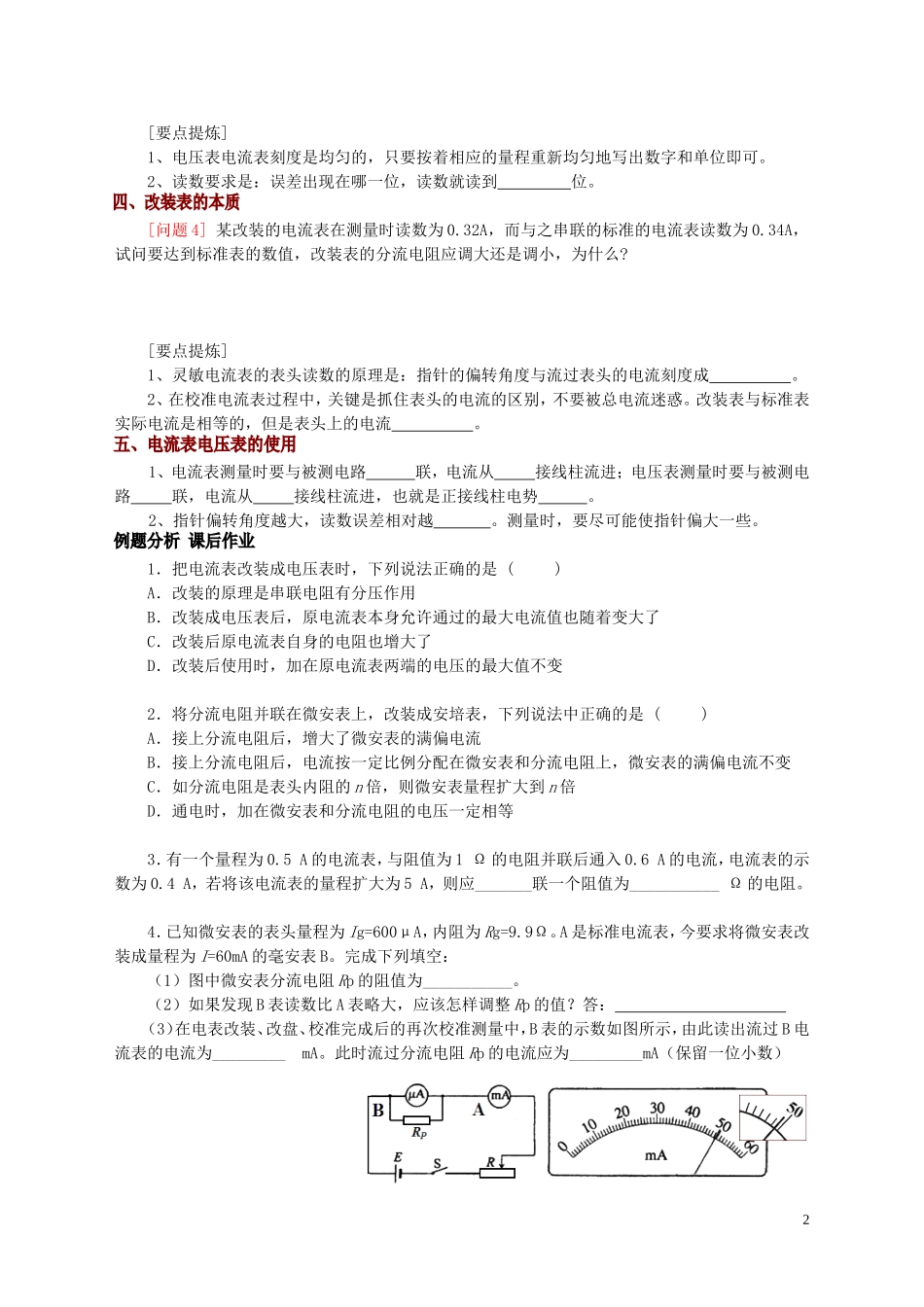

教学案 4-2 串联电路和并联电路(2)[问题 1]一个灵敏电流表 G，其满偏电流为 5 mA，内电阻为 100 Ω。（1）该表头的满偏电压是多少？（2）现在欲用它作为电压表测量 5 V 的电压，能直接测量吗？若不能，应如何测量？[要点提炼]1、将电流表 G 一只适当阻值的电阻 R，就可以改装成一定量程的电压表 V，若改装后的量程 U 是表头满偏电压的 n 倍，则分压电阻 R 是表头内阻的 Rg 倍。2、利用串联电路的 相等，即可算出串联的电阻值，或利用串联电路的 原理，按比例算出串联电阻值。[问题 2]一个灵敏电流表 G，内阻 Rg＝10 Ω，满偏电流 Ig＝3 mA。要把它改装成量程为 0～0.6 A 的电流表，应怎样改装？改装后电流表的内阻是多大？[要点提炼]1、将电流表 G 一只适当阻值的电阻 R，就可以改装成一定量程的电流表 A，若改装后的量程 I 是表头满偏电流的 n 倍，则分压电阻 R 是表头内阻的 Rg 倍。2、利用并联电路的 相等，即可算出并联的电阻值，或利用并联电路的 原理，按比例算出并联电阻值。[问题 3]下图（a）是电流表 G 的刻度盘，如果电流表 G 的内阻是 100Ω。（1）当把它改装成量程为 0.6A 和 3A 的电流表后，表盘应该怎样更改刻度？（2）请写出（b）、（c）两个表盘指针所指的刻度数值。（b）0.6A 挡： ；3.0A 挡： 。（c）3.0V 挡： ；15V 挡： 。1[要点提炼] 1、电压表电流表刻度是均匀的，只要按着相应的量程重新均匀地写出数字和单位即可。2、读数要求是：误差出现在哪一位，读数就读到 位。[问题 4] 某改装的电流表在测量时读数为 0.32A，而与之串联的标准的电流表读数为 0.34A，试问要达到标准表的数值，改装表的分流电阻应调大还是调小，为什么?[要点提炼] 1、灵敏电流表的表头读数的原理是：指针的偏转角度与流过表头的电流刻度成 。2、在校准电流表过程中，关键是抓住表头的电流的区别，不要被总电流迷惑。改装表与标准表实际电流是相等的，但是表头上的电流 。1、电流表测量时要与被测电路 联，电流从 接线柱流进；电压表测量时要与被测电路 联，电流从 接线柱流进，也就是正接线柱电势 。2、指针偏转角度越大，读数误差相对越 。测量时，要尽可能使指针偏大一些。1．把电流表改装成电压表时，下列说法正确的是 ( )A．改装的原理是串联电阻有分压作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增...
