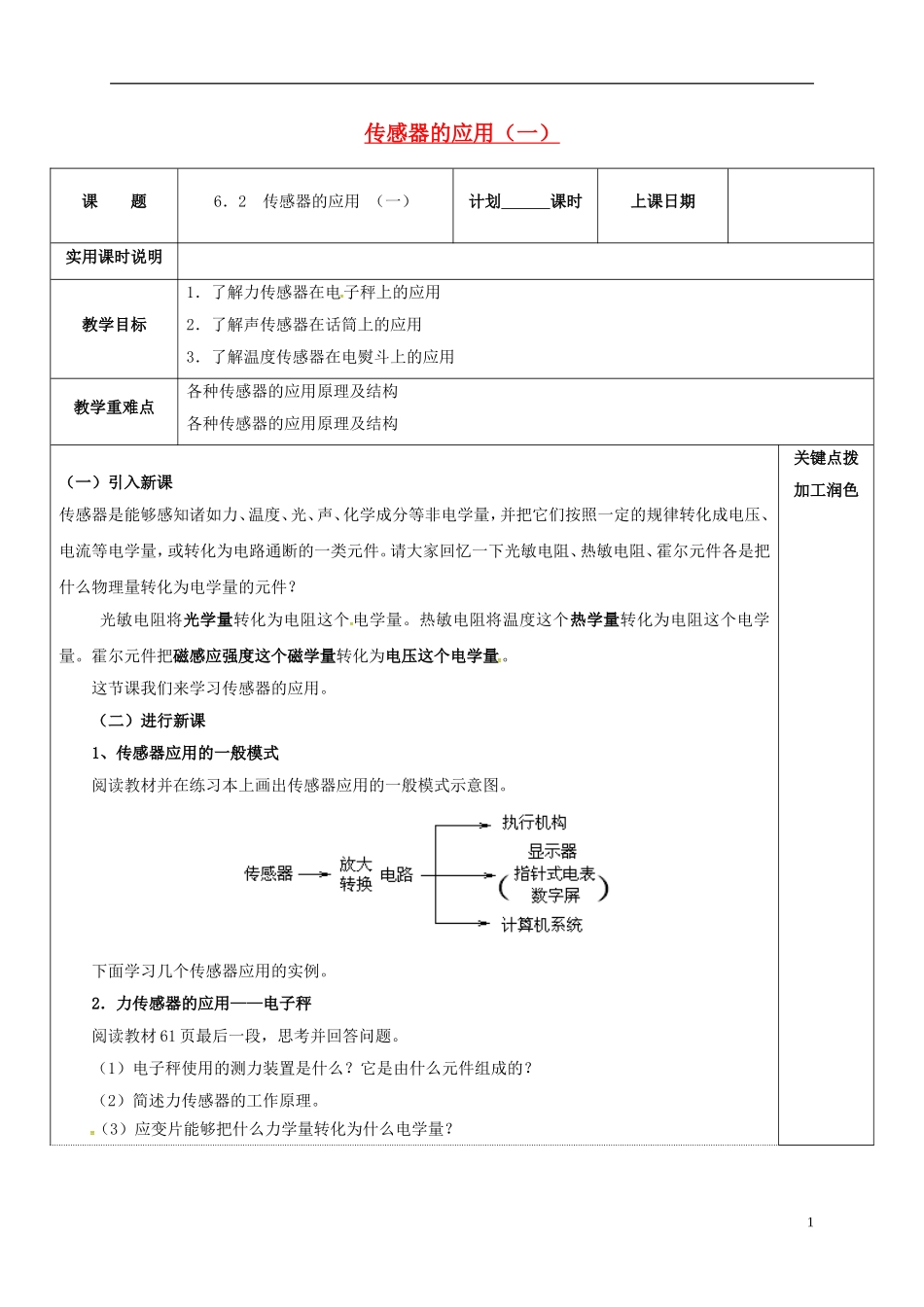

传感器的应用（一）课 题6．2 传感器的应用 （一）计划 课时上课日期实用课时说明教学目标1．了解力传感器在电子秤上的应用2．了解声传感器在话筒上的应用3．了解温度传感器在电熨斗上的应用教学重难点各种传感器的应用原理及结构各种传感器的应用原理及结构（一）引入新课传感器是能够感知诸如力、温度、光、声、化学成分等非电学量，并把它们按照一定的规律转化成电压、电流等电学量，或转化为电路通断的一类元件。请大家回忆一下光敏电阻、热敏电阻、霍尔元件各是把什么物理量转化为电学量的元件？光敏电阻将光学量转化为电阻这个 电学量。热敏电阻将温度这个热学量转化为电阻这个电学量。霍尔元件把磁感应强度这个磁学量转化为电压这个电学量。这节课我们来学习传感器的应用。（二）进行新课1、传感器应用的一般模式阅读教材并在练习本上画出传感器应用的一般模式示意图。下面学习几个传感器应用的实例。2．力传感器的应用——电子秤阅读教材 61 页最后一段，思考并回答问题。（1）电子秤使用的测力装置是什么？它是由什么元件组成的？（2）简述力传感器的工作原理。（3）应变片能够把什么力学量转化为什么电学量？关键点拨加工润色1总结点评，结合板画强调讲解应变片测力原理（如图所示）。应变片能够把物体形变这个力学量转化为电压这个电学量。3．声传感器的应用——话筒阅读教材 62 页有关内容，思考并回答问题。（1）话筒的作用是什么？（2）说明动圈式话筒的工作原理和工作过程。（3）说明电容 式话筒的工作 原理和工作过程。这种话筒的优点是什么？（4）驻极体话筒的工作原理是什么？有何优点？1、话筒的作用是把声音信号转化为电信号。2、动圈式话筒的工作原理是电磁感应现象。膜片接收到声波后引起振动，连接在膜片上的线圈随着一起振动，线圈在永磁体的磁场里振动从而产生感应电流（电信号），感应电流的大小和方向都变化，振幅和频率的变化都由声波决定，这个信号电流经扩音器放大后传给扬声器，从扬声器中就发出放大的声音。3、电容式话筒的工作原理：利用电容器充放电形成的充放电电流。薄金属膜 M 和固定电极 N 形成一个电容器，被直流电源充电．当声波使膜片振动时，电容发生变化，电路中形成变化的电流，于是电阻 R 两端就输出了与声音变化规律相同的电压．优点：保真度好。4、驻极体话筒的原理同电容式话筒，只是其内部感受声波的是驻极体塑料薄膜．优点：体积小，重量轻，价格便宜，灵敏度高，工作电压低。...
